Installation separate Version durch den Fachhandwerker 6
0020266269_00 Betriebs- und Installationsanleitung 55
A
B
C

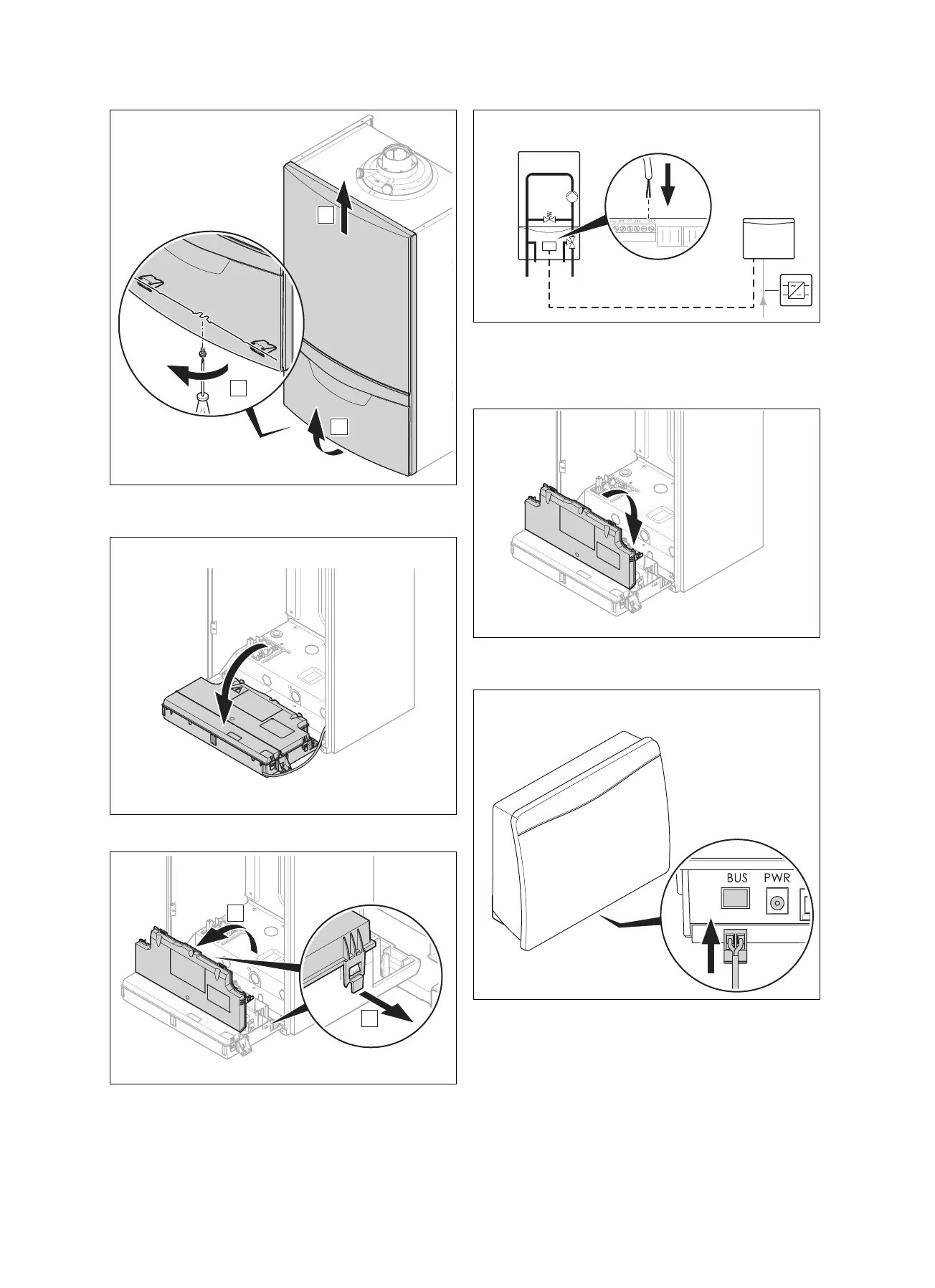

4. Entfernen Sie die Frontverkleidung des Heizgeräts mit
den Arbeitsschritten (A), (B) und (C).
5. Klappen Sie den Schaltkasten des Heizgeräts herunter.
A
B
6. Öffnen Sie den Schaltkasten an den dafür vorgesehe-
nen Stellen (A).
7. Klappen Sie den Deckel des Schaltkastens zu sich auf
(B).
eBUS
Opt
X16
TL Pump
X13
B.off RT BUS
X100
X24
8. Schließen Sie die die eBUS-Leitung an der Heizgeräte-
elektronik an.
9. Führen Sie die eBUS-Leitung mithilfe der Kabeldurch-
führungen aus dem Heizgerät heraus.
10. Schließen Sie den Deckel des Schaltkastens, bis er
hörbar einrastet.
11. Stecken Sie den Stecker des eBUS-Kabels in die dafür
vorgesehenen Buchse der Kommunikationseinheit.
