4 Instalace vestavěné verze instalatérem
4 Návod k obsluze a k instalaci 0020266269_00
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101

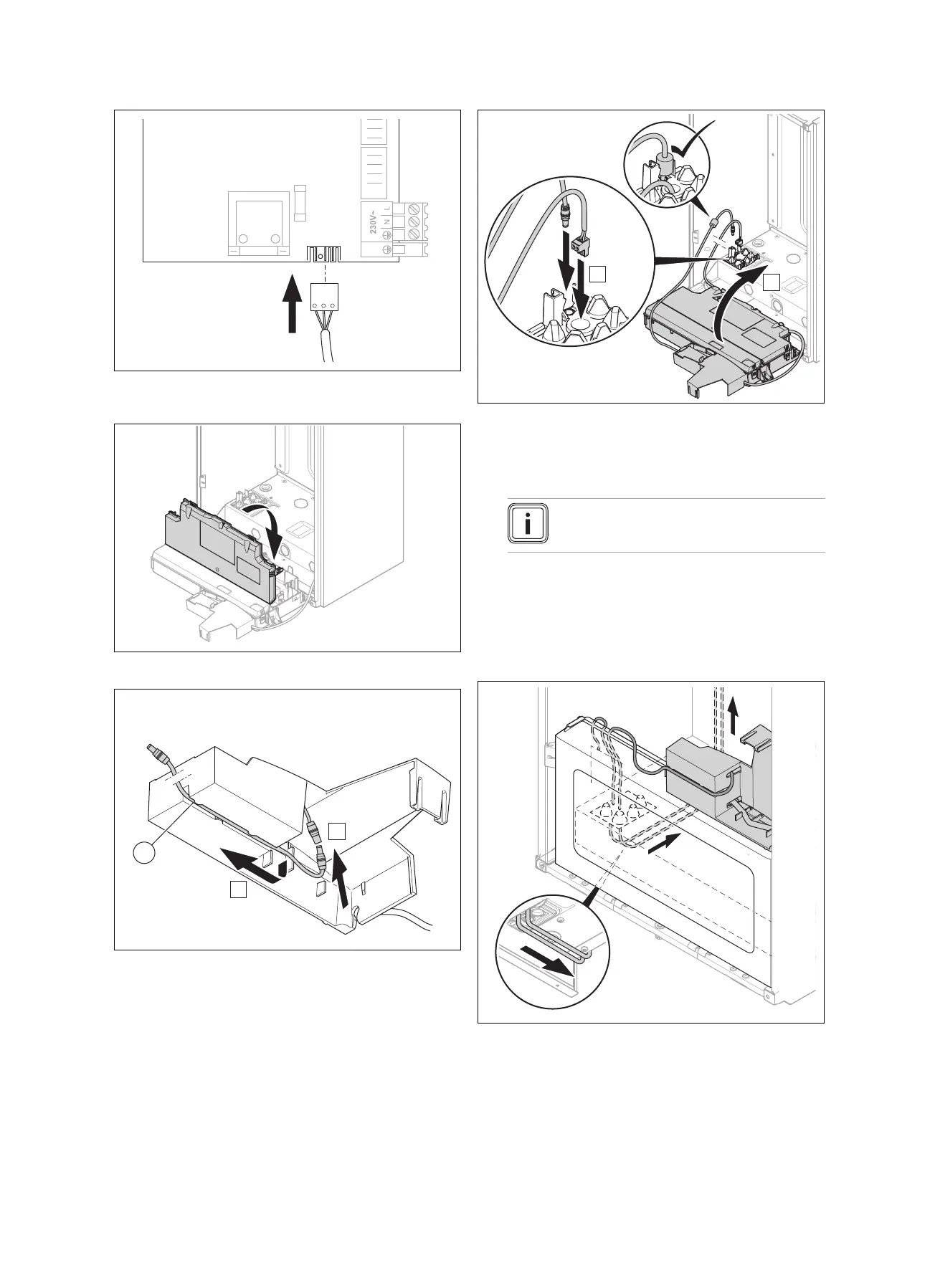

12. Připojte zástrčku napájení pro komunikační jednotku ke
svorce X12 k elektronice kotle ve spínací skříňce.
13. Zavřete víko spínací skříňky, až slyšitelně zaklapne.
14. Spojte prodlužovací kabel napájení z příslušenství (1)
se síťovým zdrojem v držáku (A).
15. Prodlužovací kabel napájení instalujte do kabelového
vedení držáku (B).
16. Protáhněte kabel eBUS a kabel napájení příslušnou
kabelovou průchodkou ve spodním plechu kotle (A).
17. Případně odpojte zástrčku kabelu eBUS a po protažení
ji opět připojte.
Pokyn
Není třeba sledovat polaritu.
18. Dbejte na to, aby se feritové jádro na kabelu napájení
nacházelo uvnitř kotle.
19. Přiklopte spínací skříňku kotle opět nahoru, až slyši-
telně zaklapne (B).
20. Dbejte na to, aby se vedení vycházející z boxu nachá-
zelo za spínací skříňkou a nebylo uskřípnuto.
21. Kabel eBUS a kabel napájení veďte na zadní straně
kotle nahoru.
22. Je-li již kotel namontován na stěně, můžete kabel
eBUS a kabel napájení vést venku po levé straně kotle
nahoru.
