4 Εγκατάσταση έκδοσης Built-In από τον εξειδικευμένο τεχνικό
66 Οδηγίες χρήσης και εγκατάστασης 0020266269_00
A
B
C

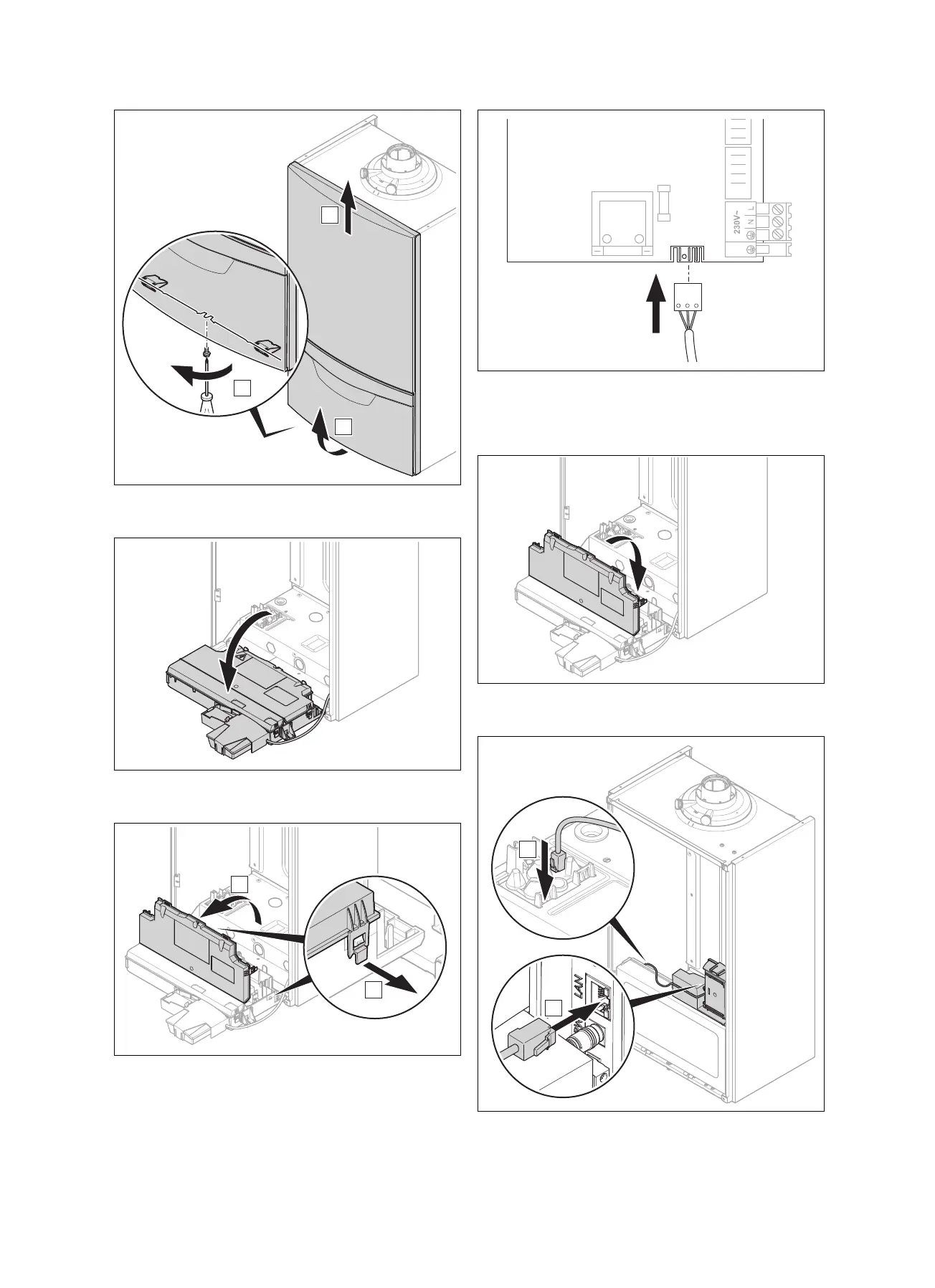

2. Αφαιρέστε την εμπρόσθια επένδυση της συσκευής θέρ-
μανσης με τα βήματα εργασίας (A), (B) και (C).
3. Περιστρέψτε τον πίνακα ελέγχου της συσκευής θέρμαν-
σης προς τα κάτω.
A
B
4. Ανοίξτε τον πίνακα ελέγχου από τα προβλεπόμενα για
το σκοπό αυτό σημεία (A).
5. Ανοίξτε το κάλυμμα του πίνακα ελέγχου προς το μέρος
σας (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
6. Συνδέστε το βύσμα της τροφοδοσίας τάσης για τη μο-
νάδα επικοινωνίας στον ακροδέκτη X12, στο ηλεκτρο-
νικό σύστημα συσκευής θέρμανσης στον πίνακα ελέγ-
χου.
7. Κλείστε το κάλυμμα του πίνακα ελέγχου, μέχρι να ασφα-
λίσει με το χαρακτηριστικό ήχο.
B
A
8. Συνδέστε το καλώδιο LAN στη μονάδα επικοινωνίας (A).
