Εγκατάσταση έκδοσης Built-In από τον εξειδικευμένο τεχνικό 4
0020266269_00 Οδηγίες χρήσης και εγκατάστασης 69

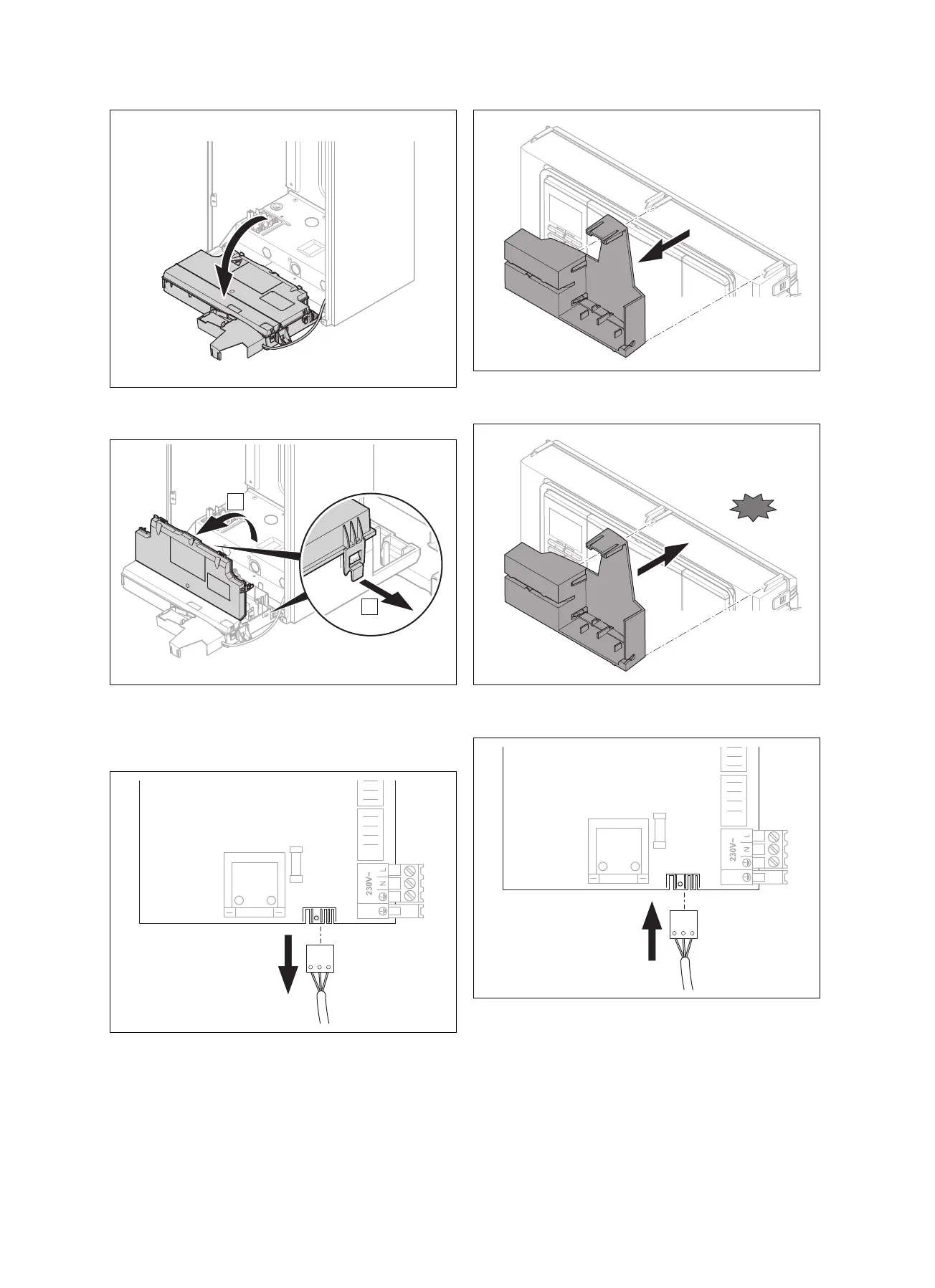

7. Περιστρέψτε τον πίνακα ελέγχου της συσκευής θέρμαν-
σης προς τα κάτω.
8. Ανοίξτε τον πίνακα ελέγχου από τα προβλεπόμενα για
το σκοπό αυτό σημεία (A).
9. Ανοίξτε το κάλυμμα του πίνακα ελέγχου προς το μέρος
σας (B).
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
10. Αποσυνδέστε το βύσμα της τροφοδοσίας τάσης για τη
μονάδα επικοινωνίας από τον ακροδέκτη X12, στο ηλε-
κτρονικό σύστημα συσκευής θέρμανσης στον πίνακα
ελέγχου.
11. Αποσυνδέστε το κουτί συγκράτησης από τον πίνακα
ελέγχου.
12. Τοποθετήστε το καινούργιο κουτί συγκράτησης στον
πίνακα ελέγχου.
2
1
T2
Fuse
X12
Fan
X11
X18
CH Pump
X101
13. Συνδέστε το βύσμα της τροφοδοσίας τάσης για τη μο-
νάδα επικοινωνίας στον ακροδέκτη X12, στο ηλεκτρο-
νικό σύστημα συσκευής θέρμανσης στον πίνακα ελέγ-
χου.
