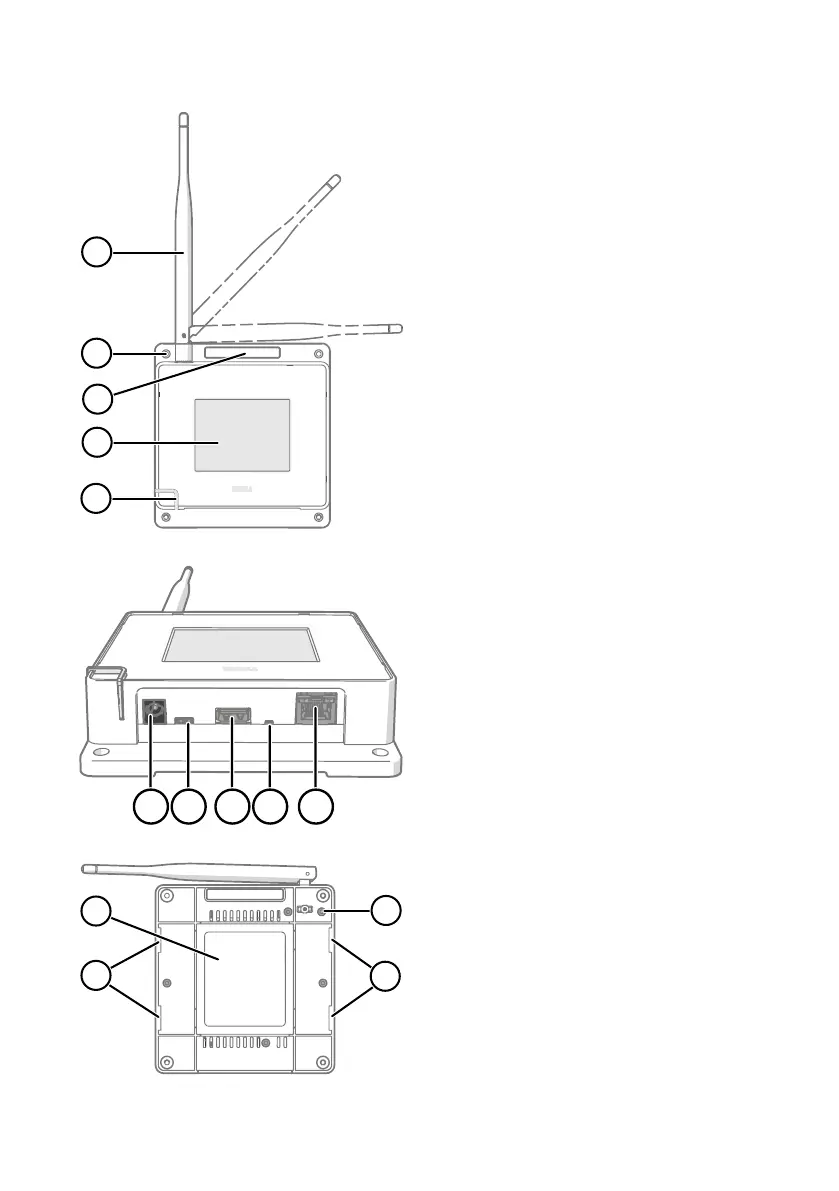

AP10 の各部
1
2
3
4
5
図 34 前面
1 アンテナ。回したり傾けたりできま
す。
2 取り付け用の Ø3.2mm のネジ穴（4
個）。
3 通気孔（ふさがないこと）
4 タッチパネル
5 ステータス LED：
緑色 通常動作
青色 インストールモード有効
赤色 エラーチェック状態
1 2 3 4 5
図 35 コネクタパネル
1 電源コネクタ（10～30VDC）
2 サービスポート（micro-USB）
3 ハードウェア拡張用 USB ポート
（USB タイプ A）
4 リセットボタン。再起動するにはこ
れを押します。AP10 を工場出荷時の
設定に戻すには長押しします。
5 RJ-45 イーサネットポート。PoE
（Power over Ethernet）により給電で
きます。
1
2
2
3
図 36 後面
1 製品ラベル
2 タイラップで取り付けるための穴
3 ハウジングのネジ（取り外し禁止）
62 M211821EN-E
