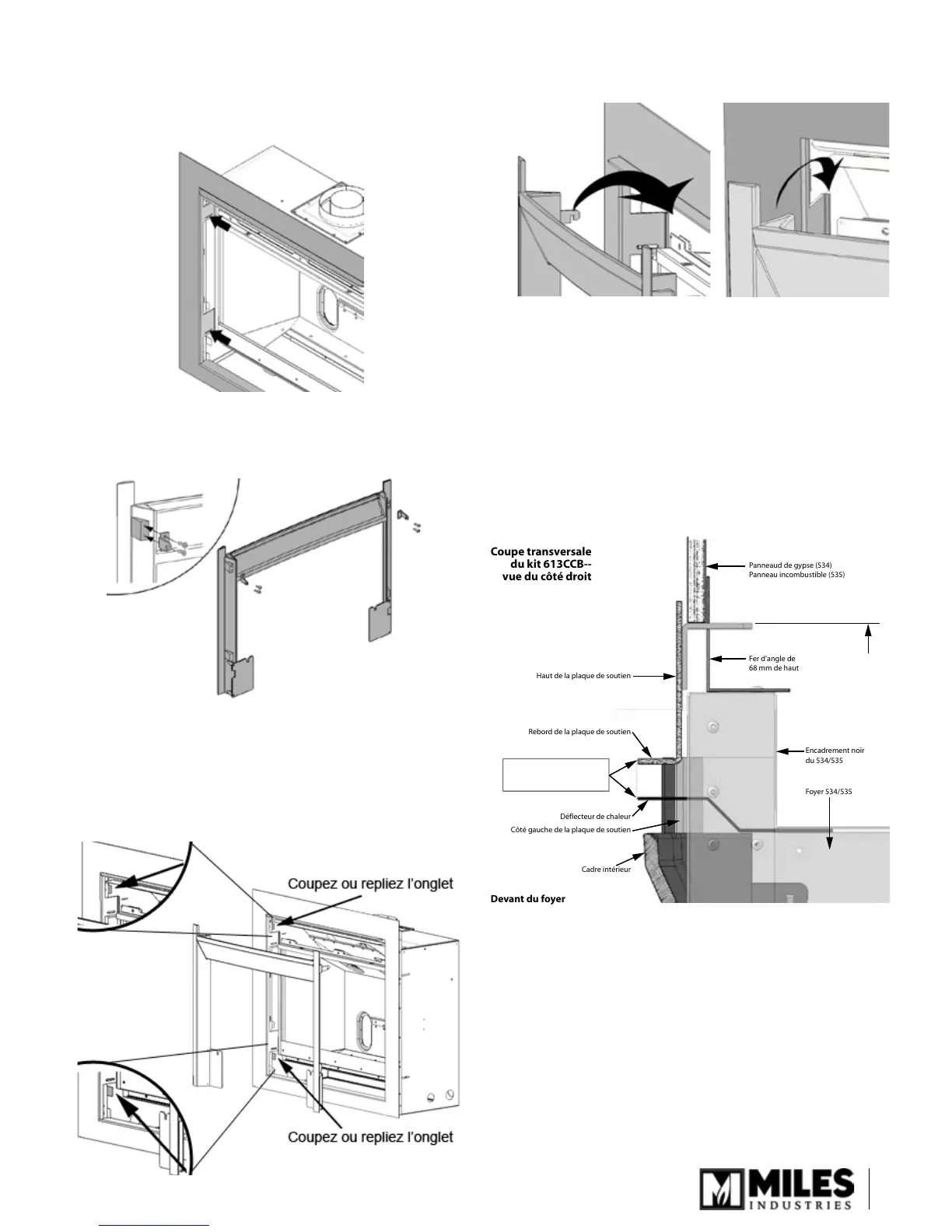

Montez la plaque de soutien au foyer et vissez-la
de chaque côté (2 vis par côté) dans les fentes des
onglets; glissez la plaque à la position désirée selon
la nition du mur. Serrez les vis.
Fixez les supports de montage (2) à l’arrière du cadre
intérieur tel qu’indiqué. Notez qu’il y a un support
pour la droite et un pour la gauche.
Il y a 4 onglets à l’intérieur de l’encadrement noir
du foyer (2 par côté). Ces onglets sont utilisés pour
accrocher certaines devantures; cependant, dans ce
cas-ci, ils empêchent l’installation du cadre intérieur.
Pour faciliter l’installation du cadre, coupez ou repliez
vers l’intérieur ces 4 onglets tel qu’indiqué ci-dessous
3.
4.
5.
Accrochez le cadre intérieur aux rebords des onglets
de la plaque de soutien tel qu’indiqué ci-dessous.
Dévissez partiellement les vis à l’arrière de la base
chantournée; accrochez la base aux supports prévus
à cet effet au bas du cadre intérieur en insérant les
vis dans les fentes des supports.
Accrochez le garde-cendres sur la base
chantournée.
Adjustez le déecteur de chaleur en le tirant jusqu’à
ce qu’il soit aligné au rebord de la plaque de soutien.
Serrez les vis du déecteur.
6.
7.
8.
9.
Haut de la plaque de soutien
Rebord de la plaque de soutien
Déflecteur de chaleur
Côté gauche de la plaque de soutien
Cadre intérieur
Foyer 534/535
Encadrement noir
du 534/535
Fer d’angle de
68 mm de haut
Panneaud de gypse (534)
Panneau incombustible (535)
Devant du foyer
Coupe transversale
du kit 613CCB--
vue du côté droit
Le déflecteur de chaleur
doit être aligné au rebord
de la plaque de soutien
31-1/4”
du plancher
