12MANUALE INSTALLAZIONE E MANUTENZIONE BREZZA60
1.7 Conclusione del montaggio
Indicazioni per il montaggio
5
4e 6 8 8
4i
ØD
7
8 87

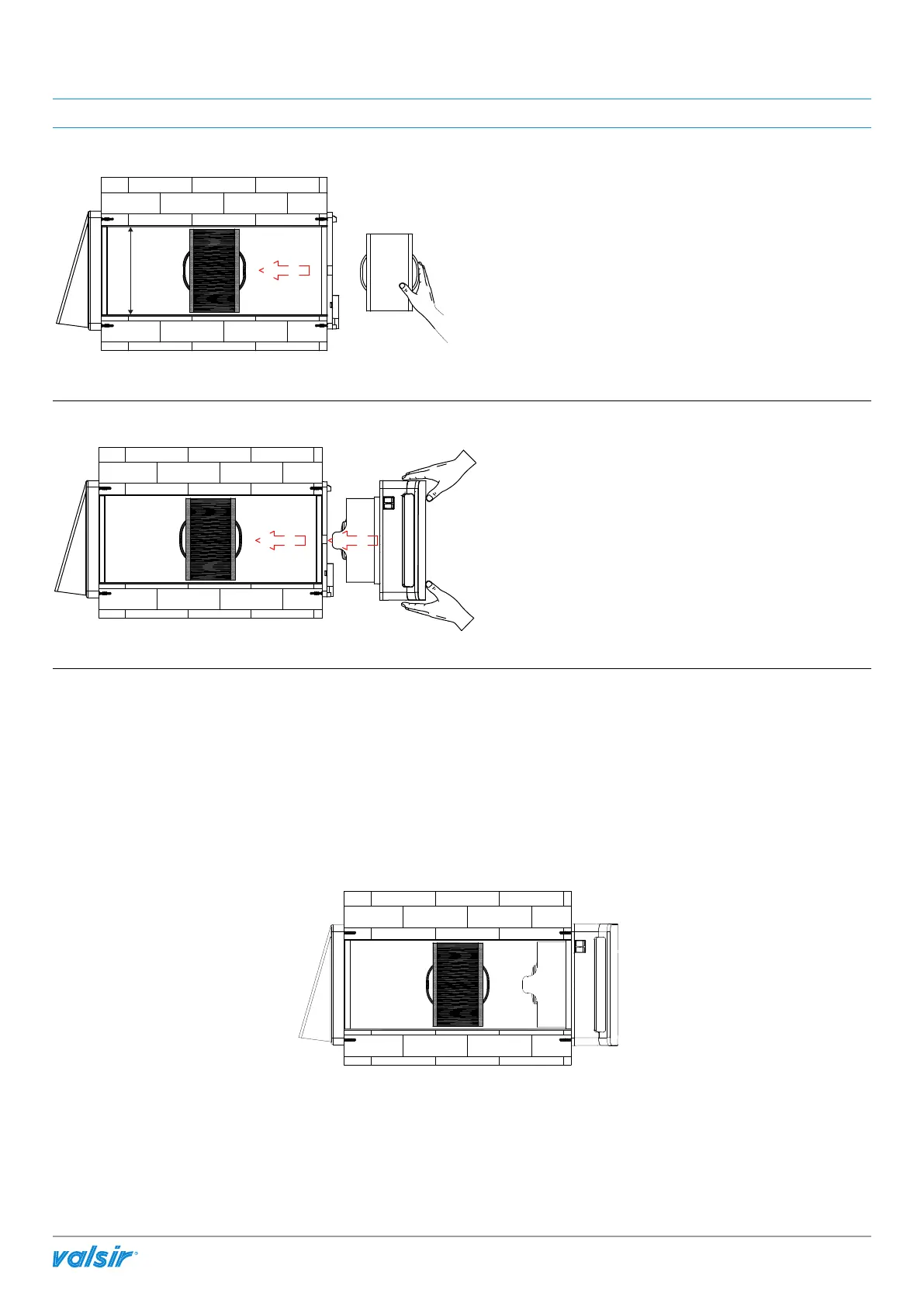

1) Al termine del collegamento, reinserire la morsettiera e i cavi
nell’apposito alloggiamento.
Inserire lo scambiatore ceramico (7) con i relativi filtri (8),
posizionandolo a metà del tubo da incasso (6).
2) Fissare a scatto l’unità principale (3), insieme ai componenti
serranda (2) e frontale estetico (1) già montati su di essa,
nell’apposito attacco a parete (4i) fino all’aggancio di tutti i
denti.
Assicurarsi di installare a muro l’unità principale ponendo
l’interruttore in alto, a sinistra.
1.8 Manutenzione
Tutte le operazioni di manutenzione dell’apparecchio sono destinate solo ed esclusivamente a personale
qualificato. Assicurarsi che il collegamento di rete nel locale di installazione venga disconnesso prima delle
operazioni di manutenzione.
Figura 1.8 Disposizione dei componenti installati.
5
4e 6 8 8
4i
7
3
2
1
Una volta installato, il prodotto deve riportare la disposizione dei componenti come da immagine sopra riportata.
3
2
1
5
4e 6 8 8
4i
7
