6MANUALE INSTALLAZIONE E MANUTENZIONE BREZZA60

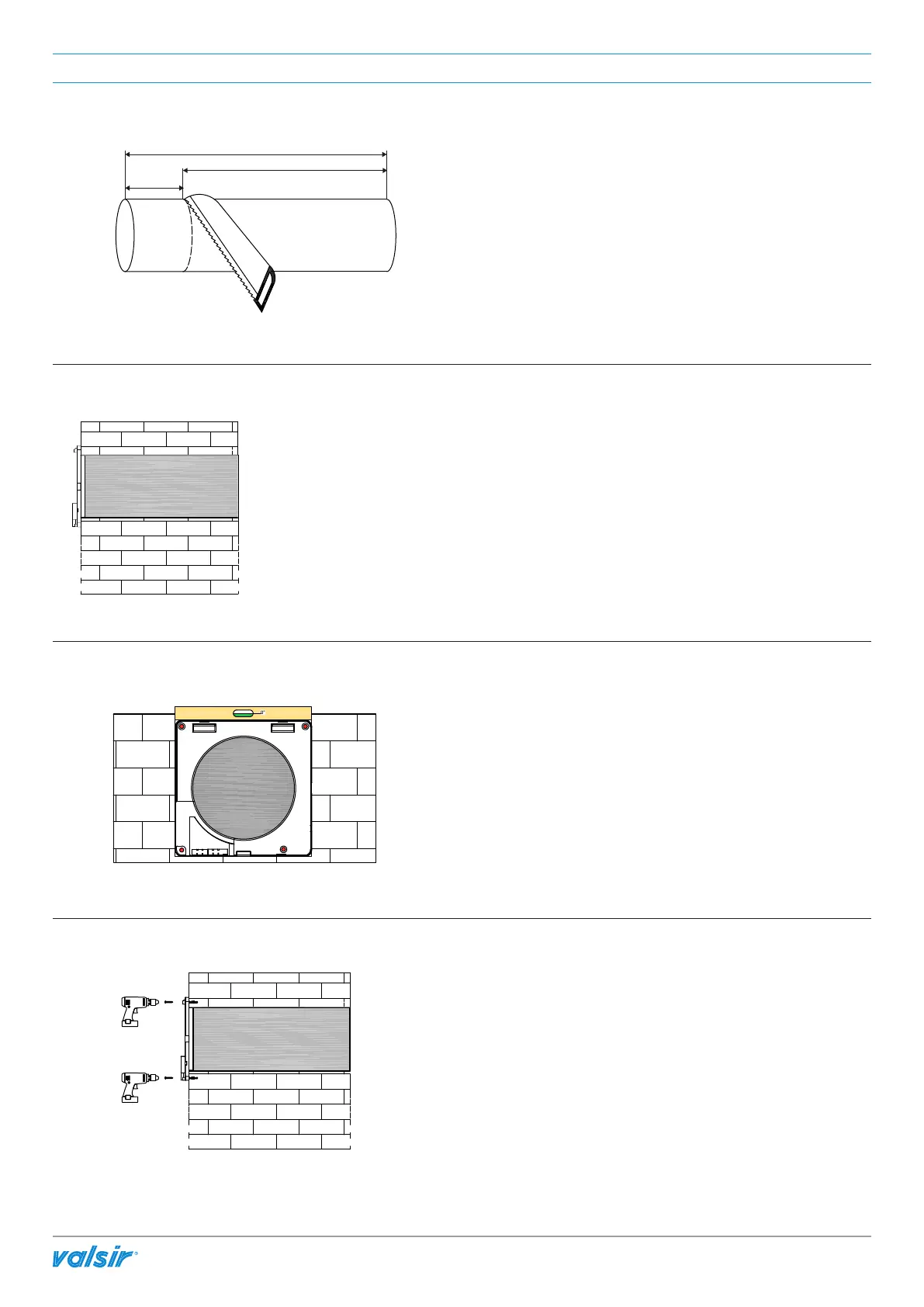

Indicazioni per il montaggio
M = 400 mm
X = M-Y
Y
6
3) La quota “M” non può essere inferiore a 250 mm, in questo
caso la parete prevista non è consona all’installazione del
prodotto.
Adattare il tubo, se necessario, allo spessore della parete
con strumenti adatti, in maniera opportuna.
EXT INT
4e
6
Inserire il diametro di centraggio
dell’attacco a parete (4e)
all’interno del tubo da incasso (6)
4) Adattata la lunghezza del tubo da incasso (6) allo spessore
esatto della parete, posizionare il particolare attacco a parete
esterno (4e) sulla parete esterna.
EXT
5) Una volta centrato nel tubo, tracciare i fori di fissaggio sulla
parete esterna utilizzando il particolare attacco a parete
esterno (4e) aiutandosi con uno strumento di misura di livello
per assicurarsi un’installazione precisa.
EXT INT
4e
6
6) Realizzare i fori ed inserire i tasselli per il fissaggio a parete.
Avvitare il particolare attacco a parete esterno (4e) al muro
esterno.
