Podłącz przedłużacz tylnej kamery ⑥ do tylnej kamery ⑦;
Połącz stację dokującą ⑨ z główną kamerą M3 ⑩ za
pomocą kabla zasilającego TYPE-C;
Podłącz kamerę wewnętrzną do gniazda słuchawkowe-
go stacji dokującej .
- 90 -
11
12

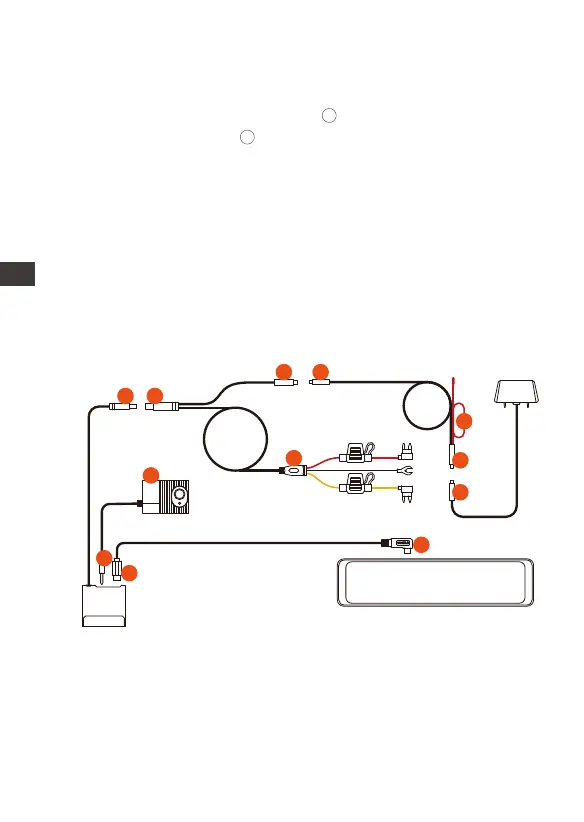

3.2.2 Instalacja zestawu przewodów (dla 24-godzinnego
trybu parkowania)
3.
1.
2.
3.
4.
4.
5.
UWAGA:
⑤ to przewód światła cofania, który jest podłączony do
światła cofania w skrzynce bezpieczników;
⑧ to przewód tylnego światła cofania, który jest podłąc-
zony do tylnego światła cofania samochodu.
W razie potrzeby podłącz jeden z przewodów do światła
cofania.
Podłącz stację dokującą ① do zestawu Hardwire ②;
Podłącz ładowarkę samochodową ③ do przedłużacza
tylnej kamery④;
Podłącz przedłużacz tylnej kamery ⑤ do tylnej kamery ⑥;
Zestaw sprzętu ⑦ jest taki sam, jak metoda instalacji
normalnego zestawu przewodów ACC:
Czarny przewód to przewód ujemny, który jest połączony
z metalem samochodu(uziemienie); Czerwona linia to
linia sygnału ACC, która jest podłączona do bezpieczni-
ka ACC w skrzynce bezpieczników samochodu; Żółty
przewód to przewód dodatni, który jest podłączony do
bezpiecznika prądu stałego w skrzynce bezpieczników
samochodu.
Połącz stację dokującą ⑨ z główną kamerą M3 ⑩ za
pomocą kabla zasilającego TYPE-C;
Podłącz kamerę wewnętrzną do gniazda słuchawko-
wego stacji dokującej .
ENPL
10
9
12
11
1 2
3 4
5
6
8
7
