- 91 -
11
12
5.
6.
Podłącz stację dokującą ① do zestawu Hardwire ②;
Podłącz ładowarkę samochodową ③ do przedłużacza
tylnej kamery④;
Podłącz przedłużacz tylnej kamery ⑤ do tylnej kamery ⑥;
Zestaw sprzętu ⑦ jest taki sam, jak metoda instalacji
normalnego zestawu przewodów ACC:
Czarny przewód to przewód ujemny, który jest połączony
z metalem samochodu(uziemienie); Czerwona linia to
linia sygnału ACC, która jest podłączona do bezpieczni-
ka ACC w skrzynce bezpieczników samochodu; Żółty
przewód to przewód dodatni, który jest podłączony do
bezpiecznika prądu stałego w skrzynce bezpieczników
samochodu.
Połącz stację dokującą ⑨ z główną kamerą M3 ⑩ za
pomocą kabla zasilającego TYPE-C;
Podłącz kamerę wewnętrzną do gniazda słuchawko-
wego stacji dokującej .
Uwaga: Czerwony kabel ⑧ słuzy do tylnego światła cofania.

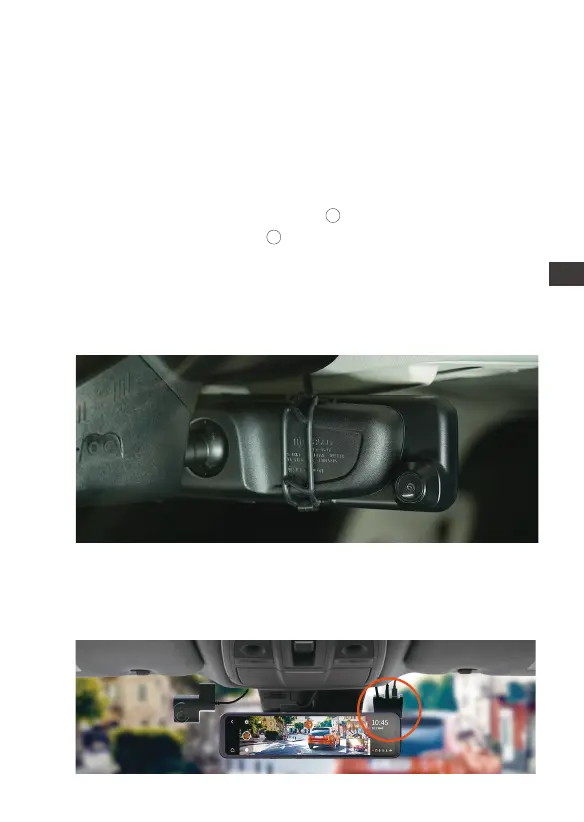

3.3 Instalacja kamery przedniej
Zamontuj krzywkę na M3 na lusterku wstecznym i użyj
dołączonego gumowego pierścienia, aby ją zamocować.
3.4 Instalacja stacji dokującej
Wyjmij stację dokującą, oderwij samoprzylepną folię
ochronną 3M i przyklej ją do przedniej szyby. Po instalacji użyj
kabla TYPE-C, aby podłączyć kamerę do stacji dokującej.
