Поле Описание
Type
Типовое обозначения косилки:
DS-521B
№
Однозначный заводской идентификационный номер:
1004400101.0413.00004
(продукт.период.количество)
C№
Торговый (заявочный) номер:
4400

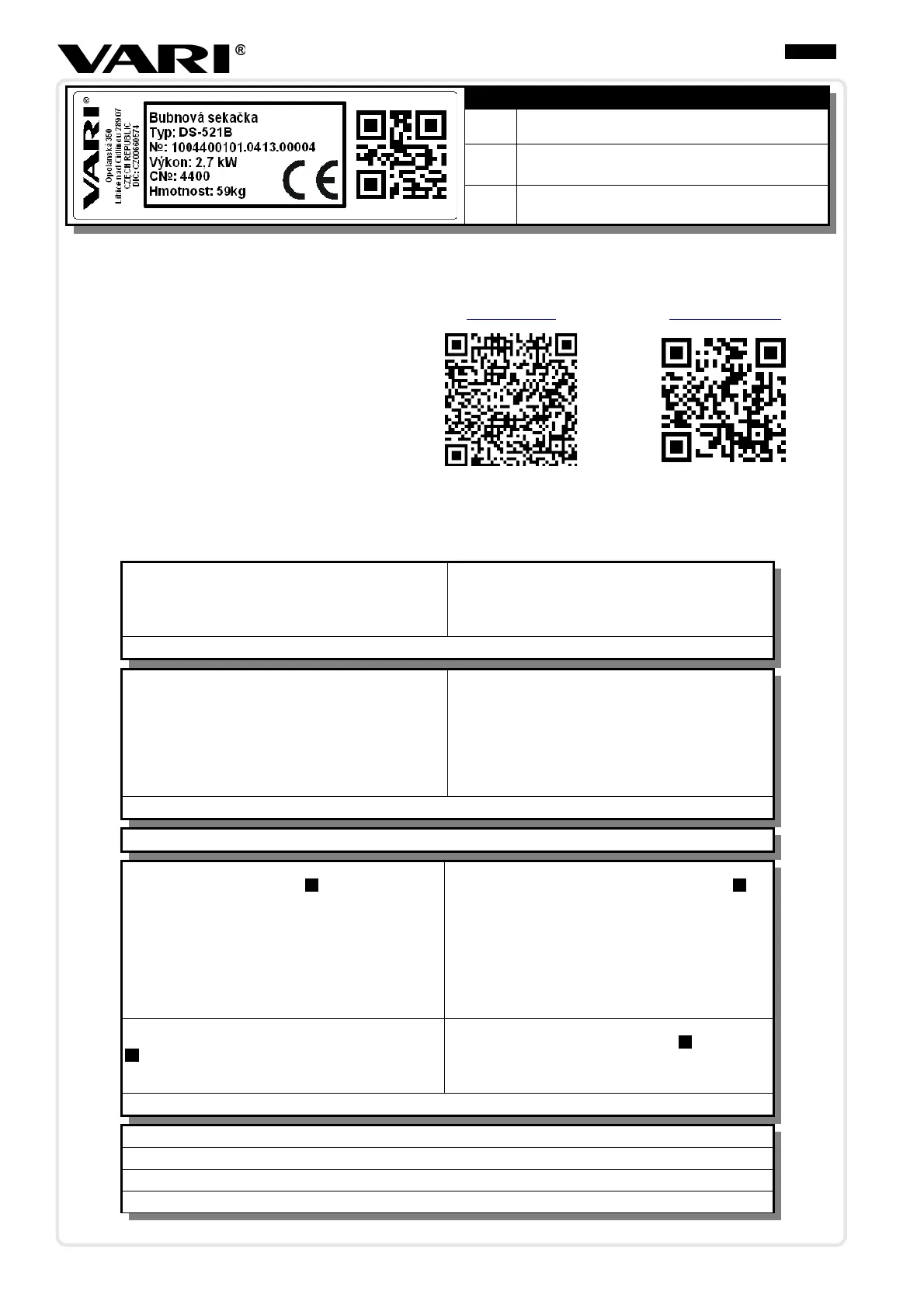

Таблица
9: Заводской щиток - пример
4.6 Адрес производителя
VARI,a.s. Телефон: (+420) 325 607 111 http://www.vari.cz http://katalognd.vari.cz
Opolanská 350 Факс: (+420) 325 607 264
Libice nad Cidlinou
289 07 Česká republika E-mail: vari@vari.cz
4.7 Илюстрационное приложение
Приложение с рисунком состоиться совместная для всех язычных мутации. Найдите в конце этого рукаводства в статьи
Рисунки (стр. 67).
1) Место для захвата сзади („U“ трубка рамы)
2) держатель защиты
3) Демонтированный кожух диска
4) Meсто для захвата косилки впереди (косильный диск)
5) Опущенные рукоятки управления в упаковке (транспортное
положение)
6) Пакет
7) Боковая и задная зашита
8) болт ручки
Рис. 1: Распаковка косилки
1) Рычажок муфты привода диска
2) Рычажок муфты движения
3) Болт крепления рукояток управления
4) Рычажок акселератора (рычажок газа)
5) Болт крепления бокового фартука
6) Боковой фартук
7) Косильный диск
8) Нож (4 шт)
9) Кожух между колесами
10) Кожух диска
11) Рама - трубка
12) Рукоятка
13) Двигатель
14) Крышка топливного бака
15) Колесо
16) Кожух редуктора
17) ушко
Рис. 2: Описание главных элементов
Рис. 3: Сборка косилки
Положение STOP:
Двигатель незапущен. (положение 1 )
➢ Применяется для выключения работающего
двигателя.
➢ Отставление косилки.
➢ Заправка топливом.
➢ Транспортировка косилки.
Положение MIN:
Двигатель работает на холостых оборотах. (положение 2
черепаха)
➢ Кратковременный перерыв в работе
Положение MAX:
Двигатель работает на максимальных оборотах. (Положение
3 заяц)
➢ Рабочее положение
Положение CHOKE:
Двигатель работает на подсосе. (Положение 4 )
➢ Холодный запуск двигателя
Рис. 4: Положения рычажка акселератора
Рис. 5: Ширина работы
Рис. 6: Место смазки
Рис. 7: Место смазки
Рис. 8: Место смазки
52
Revize 04/2015
