Vari L-Shape Electric Standing Desk - Control Box Bracket

6a
6b
(2) ST5 X 16 TAPPING SCREWSCONTROL BOX
Si vous avez reçu  pour installer le BOÎTIER DE COMMANDE, passez à l'étape ci-dessous.
CONTROL PANEL BRACKET and (2) M4 X 12 SCREWSCONTROL BOX
Si vous avez reçu un SUPPORT DE BOÎTIER DE COMMANDE et , passez à l'étaoe ci-dessous.

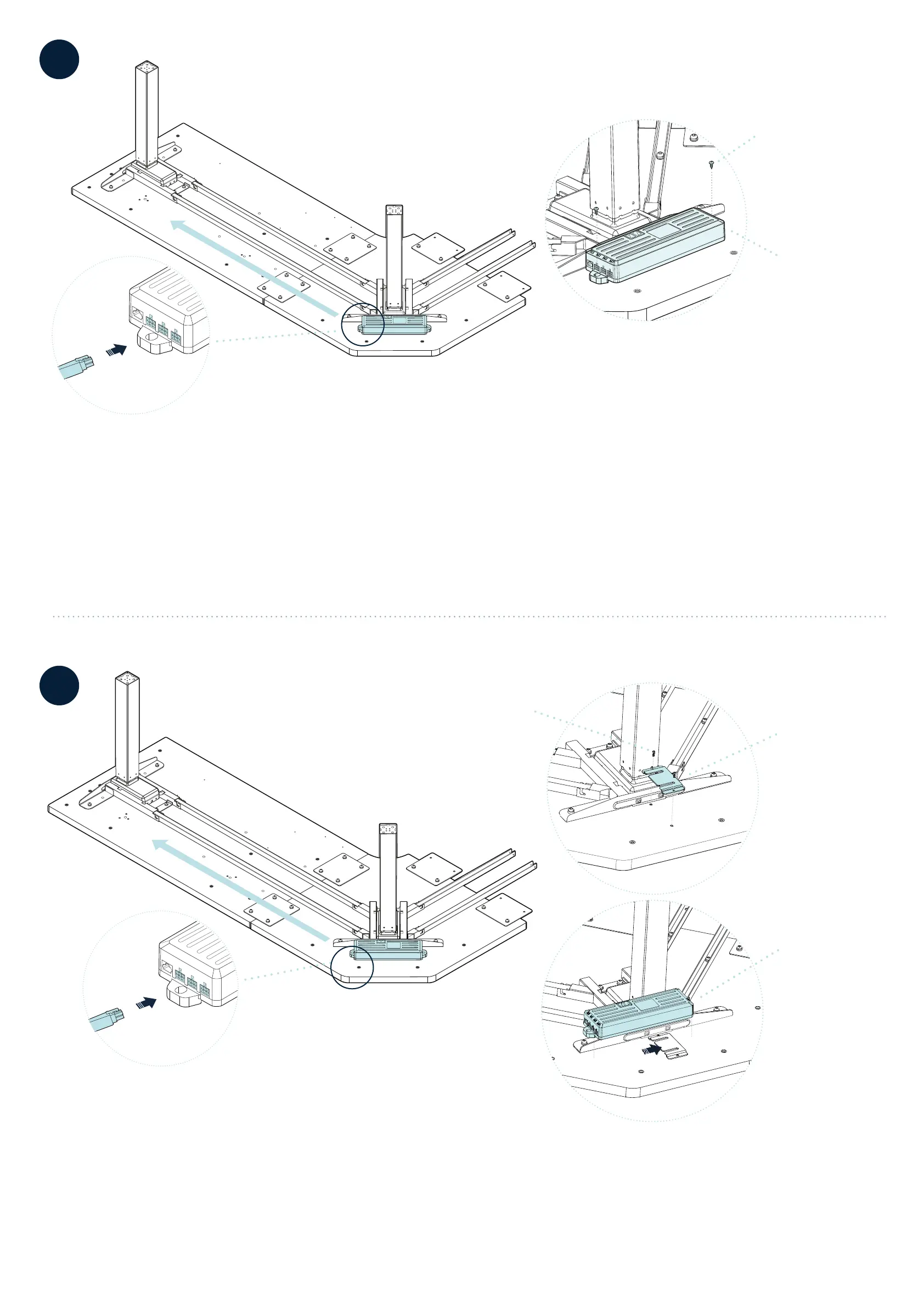

CONTROL BOX BRACKETCORNER DESKTOP(2) M4 X 12 SCREWSCONTROL
BOX BRACKETCONTROL BOXCONTROL BOX
BRACKET

Alignez le support de BOÎTIER DE COMMANDE avec les trous de vis sur le BUREAU D'ANGLE. Insérez  dans le support de BOÎTIER DE COMMANDE et  xez-les à l'aide
d'un tournevis cruciforme (non inclus). Abaissez le BOÎTIER DE COMMANDE sur le SUPPORT DE BOÎTIER DE COMMANDE et faites-le glisser pour l'engager solidement en place.

M1HS M2
AC
M3
M1
HS
M2
M3
M2
M1
M3
M1
M1
M2
M3
CONTROL BOXCORNER FRAME (2) ST5 X 16 TAPPING SCREWS


Alignez le support de BOÎTIER DE COMMANDE sur les trous pré-percés derrière le cadre d'angle. U lisez (2) vis autotaraudeuses st5 x 16 et un tournevis
cruciforme (non inclus) pour  xer la boîte de commande. (Il est recommandé que l'extrémité du câble soit orientée vers le plateau long.)

M1HS M2
AC
M3
M1
HS
M2
M3
M2
M1
M3
M1
M1
M2
M3
Cable End of Control Box
Extrémité du câble de la boîte de
commande
Cable End of Control Box
Extrémité du câble de la boîte de
commande
CONTROLBOX

CONTROLBOX

(2)ST5X16TAPPINGSCREWS

CONTROLBOXBRACKET

(2)M4X12SCREWS

