6
12.1.3 Pompe con tenuta tipo 4 - 5
Le tenute tipo 4 e 5 sono flussate secondo le Normative API 610 PLAN 52 - 53 (vedi schema
in fig. 8)
PLAN 52 prevede il serbatoio non pressurizzato
PLAN 53 prevede il serbatoio pressurizzato con pressione di 1 ÷ 2 bar superiore a quella di
esercizio della pompa.
Il liquido di flussaggio deve essere compatibile con quello pompato.
12.2 Riempimento del corpo pompa
Riempire completamente il corpo pompa con liquido da pompare attraverso l’apposito foro situato
nella parte superiore del corpo (fig. 9) (in alcuni modelli è previsto un tappo). A pompa ferma il
corpo non si svuota e pertanto non è più necessario riempirlo.
12.3 Innescamento
Attenzione: se la pompa non s’innesca, non farla funzionare per oltre 2 minuti onde evitare
il riscaldamento del liquido e il danneggiamento della tenuta.
Per il mancato innescamento si rimanda al paragrafo 14.1
A pompa innescata:
- Controllare la tenuta sull’albero: se di tipo meccanico non ci devono essere perdite
- Verificare che il valore di corrente assorbito dal motore non superi il valore di targa del motore.
- Se si ritiene che la pompa funzioni in modo anomalo è indispensabile arrestarla e ricercarne le cause. (vedi paragrafo 14)
13 MANUTENZIONE
La manutenzione deve essere eseguita a macchina ferma, togliendo la tensione di alimentazione; occorre fare in modo che detta
alimentazione venga ripristinata dallo stesso operatore che esegue la manutenzione.
Attenzione: residui di liquido possono rimanere all’interno del corpo pompa, nel portamotore, nella condotta di aspirazione; prendere le
dovute precauzioni se il liquido è pericoloso (infiammabile, corrosivo, velenoso, infetto ecc.)
13.1 Ispezione e controllo
Controllare periodicamente il buon funzionamento della pompa verificando, tramite la strumentazione d’impianto (manometro,
vuotometro, amperometro, etc.) se la pompa è costantemente idonea al servizio.
E’ consigliabile una periodica manutenzione dei vari organi di usura ed in particolare della girante e del piatto d’usura.

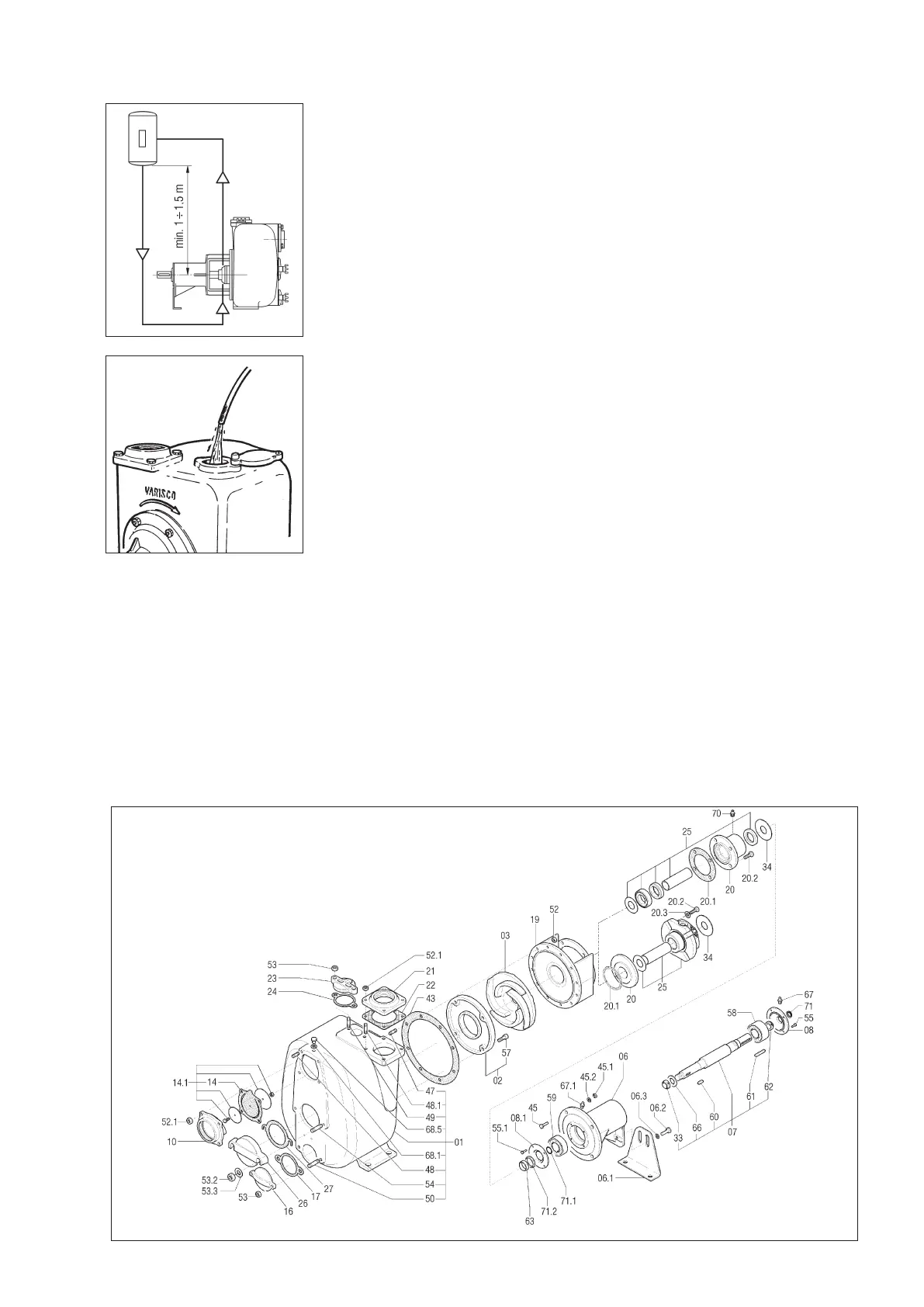

fig. 8
fig. 9
fig. 10
