V1

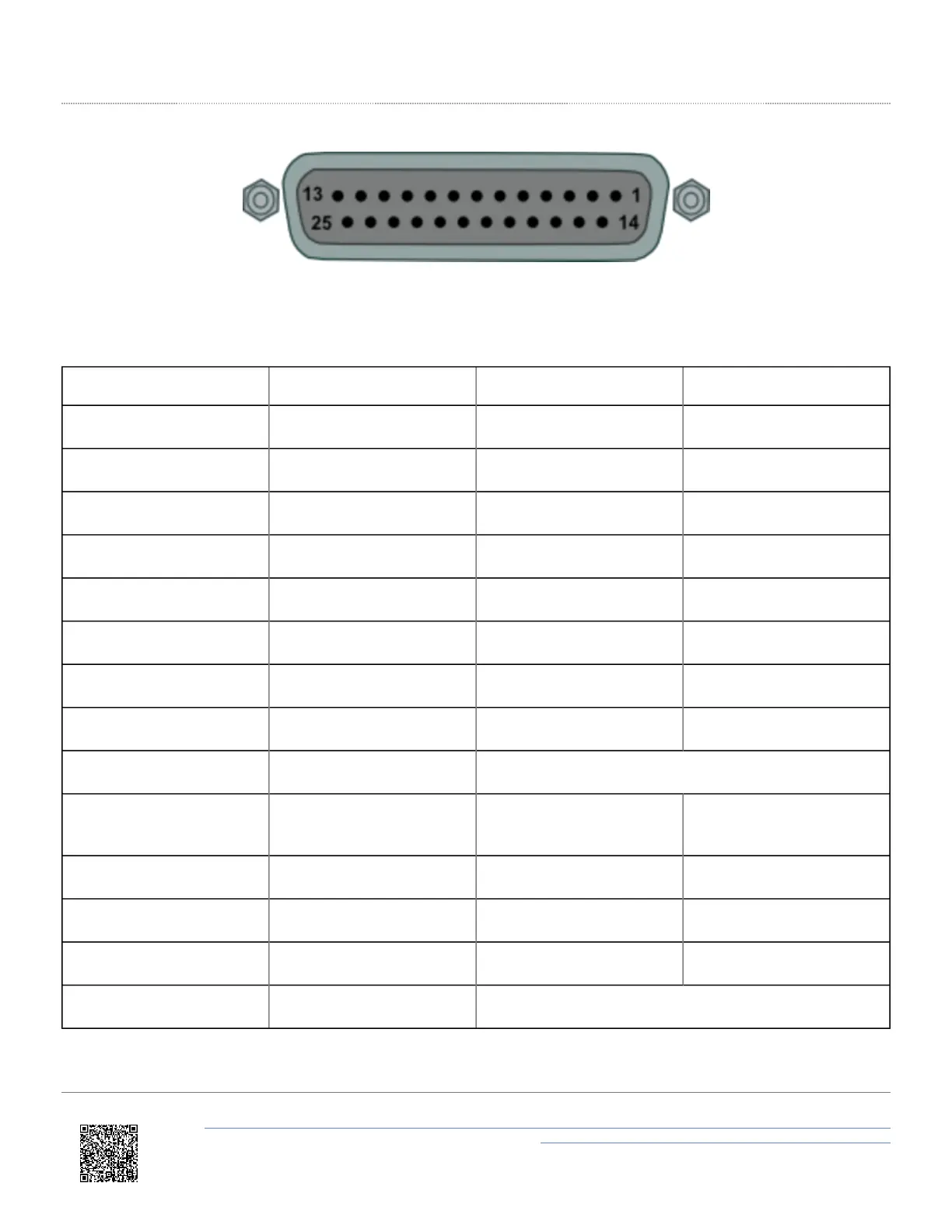

View of Sub-D 25-way socket
Note: A screw terminal connector block is available to purchase on request from your VBOX supplier.
PIN In / Out Description Range
1 I Channel 1 +
2 I Channel 1 -
3 I Channel 2 +
4 I Channel 2 -
5 I Channel 3 +
6 I Channel 3 -
7 I Channel 4 +
8 I Channel 4 -
9 - 13 N/C
14 O Vbatt
Equal to Input Voltage.
100 mA
15 O GND Ground
16 O 5 V Out 5 V ±2 %. 350 mA
17 O GND Ground
18-25 N/C
