VDO TACHOMETER User Manual

...ein Mannesmann-Unternehmen
VDO Kienzle Vertrieb und Service GmbH
04/97-
MONTAGEANLEITUNG
INSTALLATION INSTRUCTIONS INSTRUCTIONES
INSTRUCTIONS DE MONTAGE DE MONTAJE
Drehzahlmesser / Tachometer
Compte-tours / Cuentarrevoluciones electrónico
08 601 100
1 - 10
Technische Änderungen vorbehalten - Technical details subject to change - Sous réserve de modifications techniques - Quedan reservadas las modificaciones técnicas
Kl. 1 / W
3
a
0,3m
Kunststoffring Chromring
plastic bezel chrome bezel
cerclage plastique cerclage chrome
bisel plasico bisel cromado
A 0,5 ..6,5mm 0...15mm
B 6,5...16,5mm 15...25mm
A
B
oder
or
ou
o

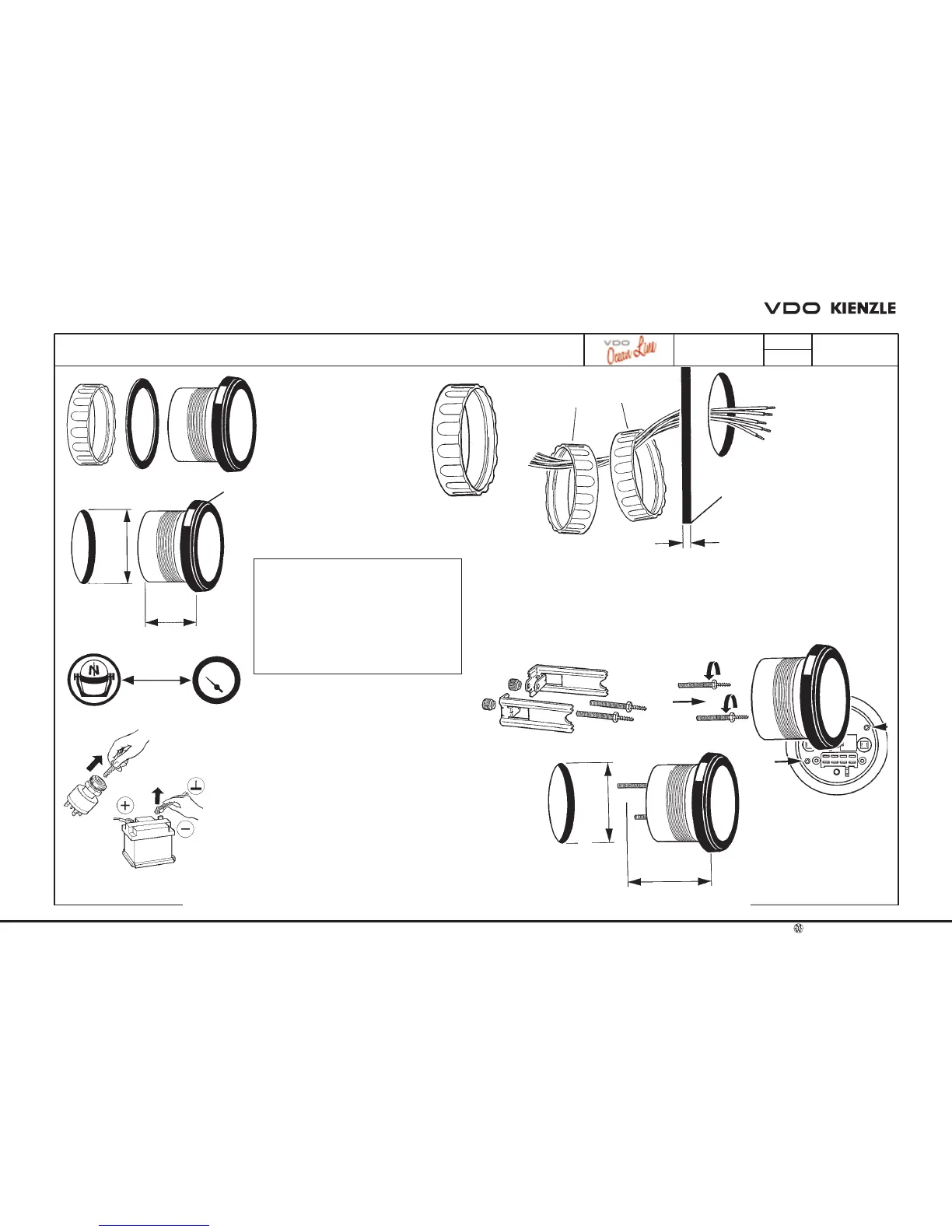

Montieren Sie den Anzeiger mit Bolzen und Bügel (Bestell-Nr. siehe Tabelle), wenn starke Schwingungsbeanspruchung
am Einbauort zu erwarten ist (z.B. bei Hochgeschwindigkeitsbooten).
Install the display unit with the studs and the clamp (order no. look table) if exceptional stresses due to vibrations are to
be expected at the point of installation (e.g. high-speed-boats).
Monter lappareil indicateur au moyen des pivots et de lètrier lorsque (Reférence no. woir tableau) des sollicitations
exceptionnelles dues à des vibrations sont à craindre à lemplacement de montage (par ex.: vitesse maximale du bateau).
Montar el instrumento de indicación con el perno de anclaje y la horquilla (No. de pedido mirar cuadro), cuando sean de
esperar esfuerzos de vibración fuera de lo normal en el lugar de montaje (p.e. embarcación de alta velocidad).
1,5 Nm max.
c
Bestell-Nr. siehe Tabelle
Order No. look table
Reférence no. woir tableau
No. de pedido mirar cuadro
1,5 Nm max.
b
b
Kunststoffring Chromring
plastic bezel chrome bezel
cerclage plastique cerclage chrome
bisel plasico bisel cromado
a 56mm 66mm
b ø86mm ø86mm
c 90mm 99mm
d ø105mm ø90mm
Bügel N05 800 792 N05 800 796
ød
Achtung: Frontrahmenwechsel ist bei Anzeigegeräten mit
Chromfrontring nicht möglich.
Caution: The front frame cannot be changed on display
units with chrome bezel.
Attention! Il nest pas possible de procèder à un change-
ment de cerclage frontal sur des appareils indi-
cateurs à couronne frontale.
Atención: En instrumentos de indicación con bisel croma-
do no es posible el cambio del marco frontal.
