VDO TACHOMETER User Manual

...ein Mannesmann-Unternehmen
VDO Kienzle Vertrieb und Service GmbH
04/97-
MONTAGEANLEITUNG
INSTALLATION INSTRUCTIONS INSTRUCTIONES
INSTRUCTIONS DE MONTAGE DE MONTAJE
Drehzahlmesser / Tachometer
Compte-tours / Cuentarrevoluciones electrónico
08 601 100
1 - 10
Technische Änderungen vorbehalten - Technical details subject to change - Sous réserve de modifications techniques - Quedan reservadas las modificaciones técnicas
Kl. 1 / W
5

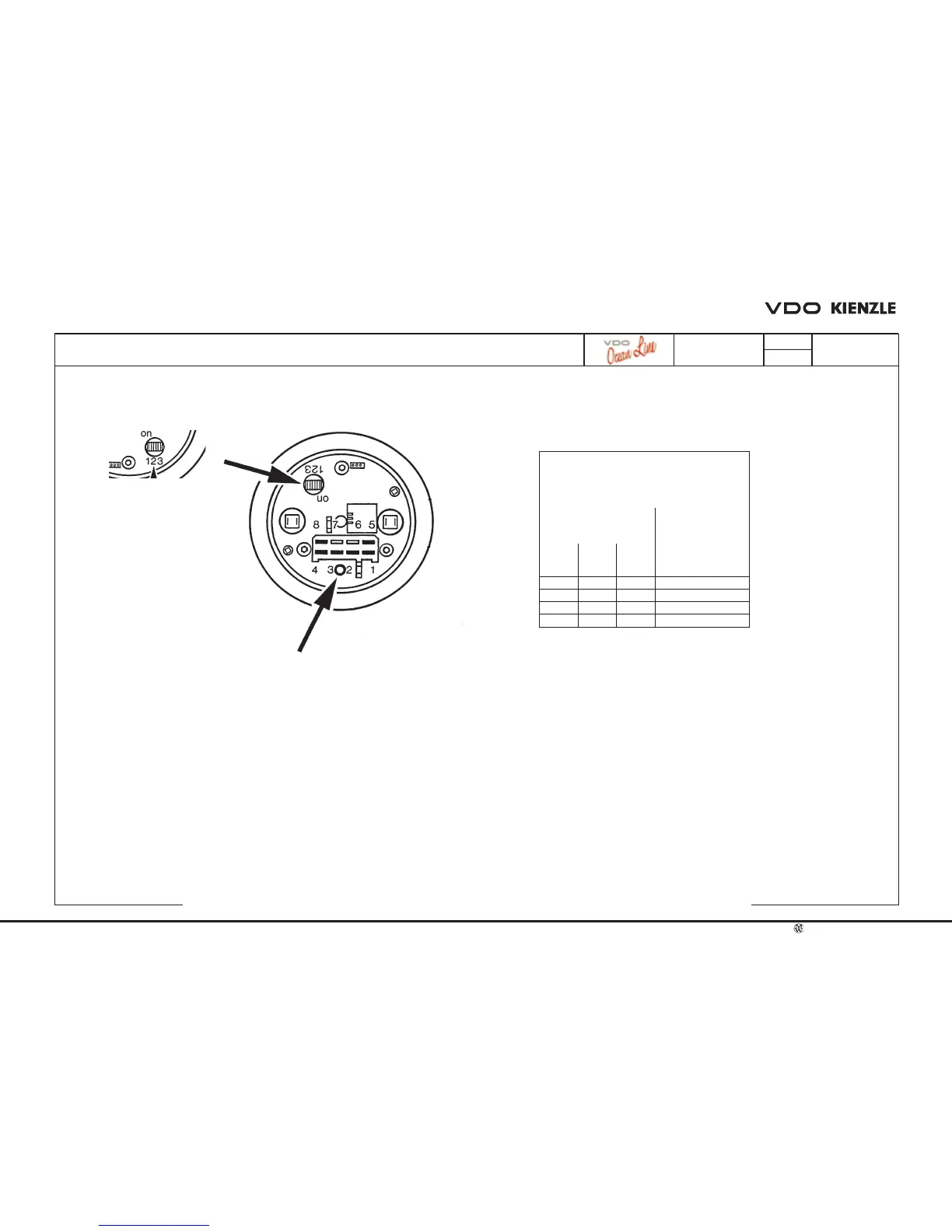

Einstellung beim Benzinmotor Adjustment for petrol engine Ajustage pour les moteurs à essence Ajuste el motor de gasolina
Einstellung beim Benzinmotor
Beim Benzinmotor (4, 6 oder 8 Zylinder  4 Takt) Anschluß Klemme 1 (nur eine
Zündspule) erfolgt die Einstellung nur über Kodierschalter.
Achtung: Potentiometer nicht verstellen! Ein Verstellen führt zur Fehlanzeige
Settings for petrol engine
For petrol engines (4, 6 or 8 cylinder, 4-cycle) connection to terminal 1 (only one igni-
tion coil), setting is only possible with the encoding switch.
Important:Do not change potentiometer setting! Changing the setting will falsify the
indicated levels!
Réglage pour les moteurs à essence
Lors de moteurs à essence (4, 6 ou 8 cylindres - 4 temps), raccordement borne 1
(uniquement une bobine d'allumage), le réglage se fait uniquement par le commu-
tateur de codage.
Attention: ne pas dérégler le potentiomètre! Un déréglage fausse l'affichage.
Cómo ajustar el motor de gasolina
En el motor de gasolina (de 4, 6 u 8 cilindros - 4 tiempos) borne de conexión 1 (sólo
una bobina de encendido), el ajuste se hace sólo a través del interruptor codificador.
Atención: ¡No desajuste el potenciómetro! Un tal desajuste conduciría a una indi-
cación errónea.
Kodierschalter
Coding switch
Commutateur de codage
Interruptor codificador
Kodiertabelle Encoding table
Tableau de codage Cuadro de codificación
Benzinmotor Kl. 1 Moteur a essence borne 1
(eine Zündspule) (une bobine dâllumage)
Petrol engine t. 1 Motor a gasolina c. 1
(one ignition coil) (una bobina de encendido)
Schalter Commutateur
Switch Interruptor Zylinder Takt
cylinders  cycle
1 2 3 cylindres temps
cilindros tiempos
on off off 4 4
on off on 6 4
on on off 8 4
on on on 12 4
Potentiometer
Potentiometer
Potentiomètre
Potenciómetro
