Configuração do TLS2 [122-124] Tela 2 Configuração do tanque
35
[122-124] Tela 2 Configuração do tanque

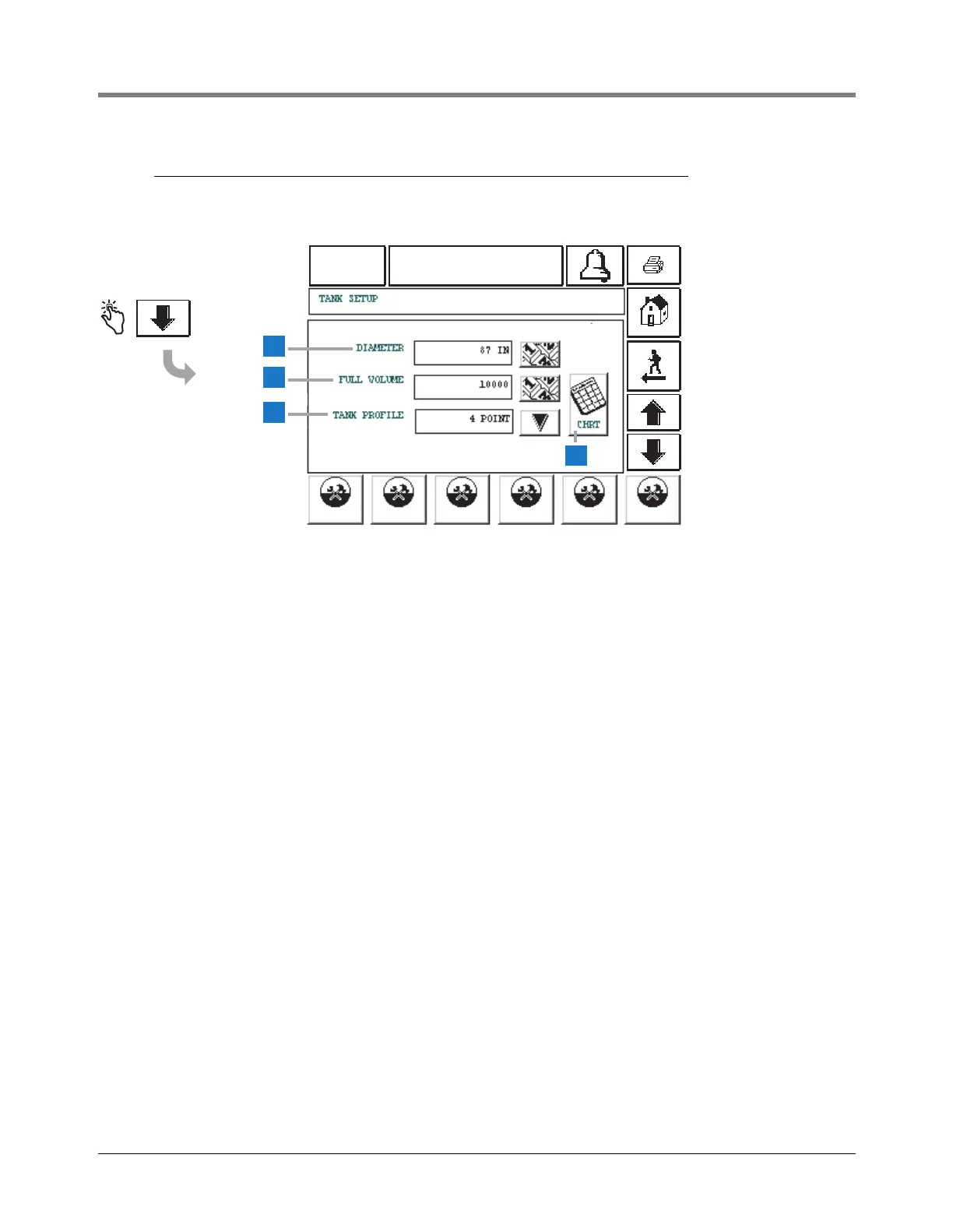

Legenda para caixas numeradas
123 45 6
01-01-2000
12:00 AM
ALL FUNCTIONS NORMAL
2
3
1
4
TANK 1
[122]
[123]
[124]
Essa tela continua a Configuração do tanque.
1 Diâmetro (Diameter) [122] - toque no botão de seta
para baixo à direita da janela e digite o diâmetro
do tanque.
2 Volume completo (Full Volume) [123] - toque no botão
de seta para baixo à direita da janela e digite o Volume
completo do tanque.
3 Perfil do tanque (Tank Profile) [124] - toque no botão de
seta para baixo à direita da janela e selecione o perfil
do tanque: Linear - para montagem de tanques retan-
gulares ou tanques cilíndricos na extremidade;
1 ponto - para tanques de aço com extremidade plana
(padrão); 4 pontos - para tanques de fibra de vidro ou
20 pontos - para todos os tanques.
4 Botão Gráfico do tanque (CHRT) - Este botão só
aparece se você selecionou o perfil de tanque de 4
pontos ou de 20 pontos.
• O sistema calculará o nível para cada ponto (4 ou
20) com base no perfil selecionado e no diâmetro
do tanque e os exibirá ao lado das janelas nas
quais deve ser digitado o volume correspondente.
A partir do gráfico do tanque, obtenha o volume
dos níveis exibidos e digite esse volume na janela.
• Tenha cuidado para digitar o valor exato do gráfico
do tanque para o nível rotulado. Entradas fora da
faixa não serão aceitas.
• Se o perfil de 4 pontos ou 20 pontos for seleci-
onado, você deverá digitar um volume para cada
ponto ou o sistema calculará um volume 0 para
qualquer nível.
Os parâmetros de configuração do tanque continuam na
próxima página.
