• Raak nooit ongebruikte ingangsaansluitingen aan wanneer het toestel aangesloten is op een schakeling.
• Plaats de bereikschakelaar in de hoogste stand indien u de waarde die u wilt meten niet op voorhand kent.
• Meet nooit spanningen tussen de ingangsbus en de aarde die 600V overschrijden.
• Wees uiterst voorzichtig wanneer u werkt met spanningen hoger dan 60VDC of 30Vrms AC. Houd uw vingers
achter de beschermende rand wanneer u het apparaat gebruikt.
• Sluit de snoeren niet aan op een spanningsbron terwijl de functieschakelaar is ingesteld op één van de volgende
modes: stroom, weerstand, temperatuur, batterij, diode, transistor of continuïteit.
• U moet alle meetsnoeren loskoppelen van de schakeling die u wilt testen vóór u de functieschakelaar instelt op
een andere functie of bereik.
• Gebruik het toestel niet in een stofrijke omgeving of in de nabijheid van gassen en stoom.
• Bij defect moet u een geschoold technicus raadplegen.
• U mag de meter enkel gebruiken wanneer het achterpaneel goed dichtgeschroefd is.
• U mag het toestel niet gebruiken of opbergen in een omgeving die is blootgesteld aan rechtstreeks zonlicht, hoge
temperaturen, een hoge vochtigheidsgraad of condensatie.
3. Beschrijving toestel

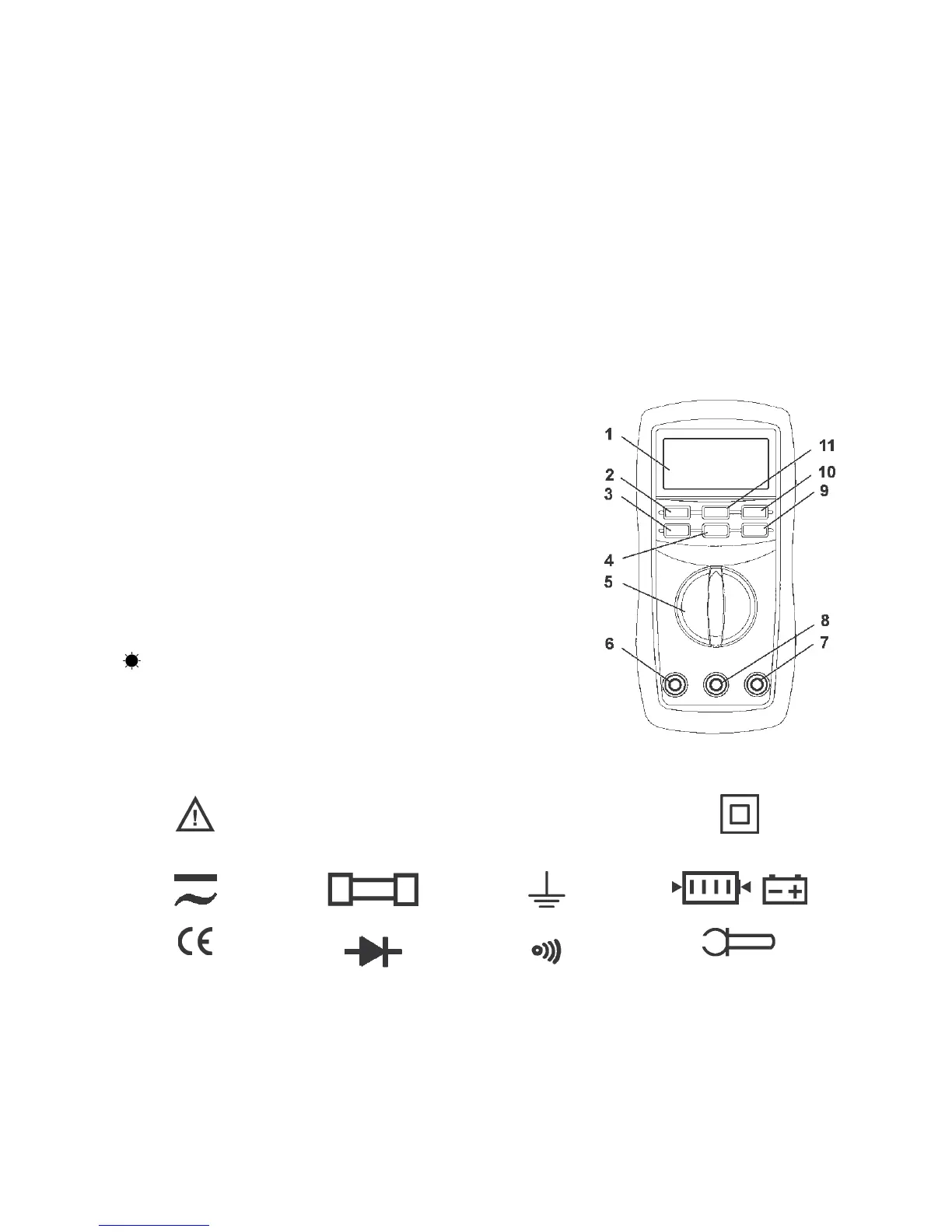

a. Frontpaneel
1. LCD display : maakt uitlezing van gemeten waarden mogelijk
2. ON/OFF knop : om het toestel in en uit te schakelen
3. BEREIK knop : stel automatische of manuele bereikkeuze in
4. FUNC knop : kies AC of DC meting, kies °C of °F
5. Keuzeschakelaar : kies een functie en een bereik
6. 10A jack : ingangsaansluiting voor max. 10A stroom
7. INPUT jack : ingangsaansluiting (uitgezonderd: 10A)
8. COM jack
9. knop : om de LCD enkele seconden te doen oplichten
10. DATA HOLD knop : de weergegeven data blijven op het scherm staan
11. MAX HOLD knop : de hoogst gemeten waarde wordt opgeslagen
b. Symbolen op het scherm
Belangrijke info ivm veiligheid,
raadpleeg de handleiding!
AC
Wisselstroom
DC
Gelijkstroom
Dubbele isolatie
(beschermingsklasse II)
AC of DC
Zekering
Aarding
/
Batterij / Batterij laag
voldoet aan EU-richtlijnen
Diode
Buzzer voor continuïteit
Meting met (optionele)
stroomtang
MAX.H
Maximumwaarde wordt
onthouden
DATA-H
Data op het scherm wordt
onthouden
AUTO
Automatische selectie v/h
bereik
CATIII
Overspanningscategorie III,
vervuilingsgraad 2 (IEC1010-1)
