• Use sólo el mismo tipo de puntas de prueba que fueron suministradas con su multímetro. Si es necesario,
reemplácelas por puntas de prueba idénticas o por puntas de prueba con especificaciones eléctricas idénticas.
Asegúrese del buen estado de las mismas.
• Seleccione la conexión apropiada, la función y el rango antes del uso.
• No exceda nunca los valores límites de las diferentes gamas de medición mencionados en este manual.
• Nunca toque terminales no utilizados cuando el multímetro está conectado a un circuito a prueba.
• Coloque el selector de rango en la posición máxima si Ud. no conoce el valor de antemano.
• Nunca mida tensiones entre los bornes de conexión y la tierra que sobrepasan los 600V.
• Sea extremadamente cuidadoso al medir tensiones de más de 60VCC o 30Vrms CA. Guarde sus dedos detrás
de la barrera protectora durante las mediciones.
• No conecte ninguna fuente de tensión al multímetro si el selector de funciones se encuentra en uno de los
siguientes modos: corriente, resistencia, temperatura, pilas, diodo, transistor o continuidad.
• Desconecte todas las puntas de prueba del circuito a prueba antes de cambiar el selector de funciones de posición.
• No use el aparato en un lugar polvoroso o cerca de gas o vapor.
• Contacte con un técnico cualificado en caso de un defecto.
• Nunca use el multímetro, salvo que la cubierta posterior esté en su posición y firmemente cerrada.
• No exponga el DVM860BL a la luz solar directa, temperaturas extremas o a la humedad.

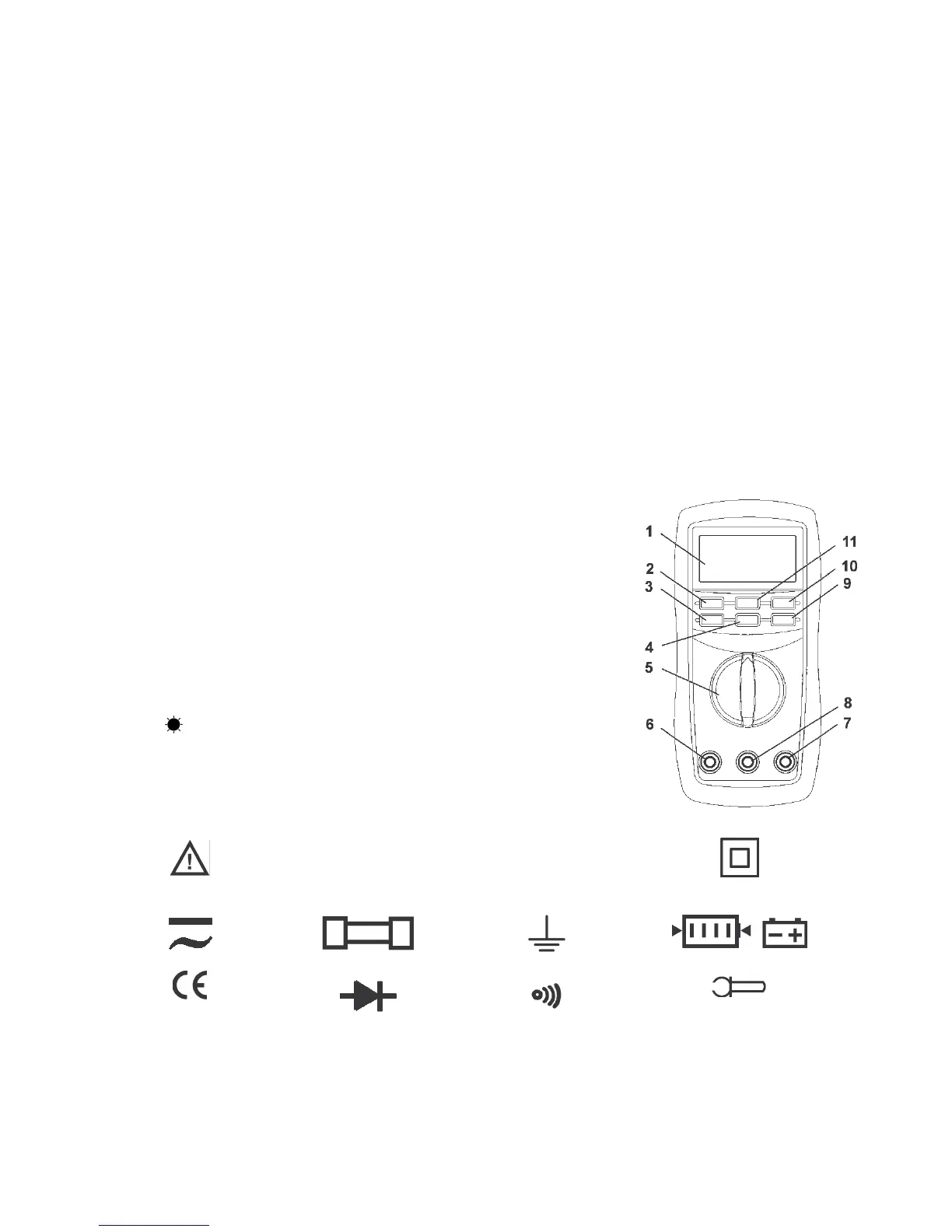

3. Descripción del panel frontal
a. Panel frontal
1. Display LCD : permite visualizar los valores medidos
2. Botón ON/OFF : para activar y desactivar el aparato
3. Botón RANGO : seleccione la selección de rango automática o manual
4. Botón FUNC : seleccione mediciones CA o CC, seleccione °C o °F
5. Selector : seleccione una función y un rango
6. Jack 10A : conexión de entrada para una corriente máx. de 10A
7. Jack INPUT (entrada) : conexión de entrada (salvo: 10A)
8. Jack COM
9. Botón : para iluminar el display LCD durante algunos segundos
10. Botón DATA HOLD : se fijan los datos visualizados en la pantalla
11. Botón MAX HOLD : se memoriza el valor máx.
b. Símbolos
Información de seguridad:
véase el manual de usuario!
AC
Corriente alternativa
DC
Corriente continua
Aislamiento doble
(Protección II)
CA o CC
Fusible
Masa
/
Pila / Pila baja
Cumple con las normas
CE
Diodo
Zumbador de continuidad
Medición con pinza
amperimétrica (opción)
MAX.H
Retención del valor máx.
DATA-H
Retención del valor medido
en la pantalla
AUTO
Selección de rango
automática
CATIII
Categoría de sobrevoltaje III,
clasificación de contaminación
de grado 2 (IEC1010-1)
