Velleman K4306 - Diodes Polarity; Zener Diode Polarity; Metal Film Resistors; Resistors

6

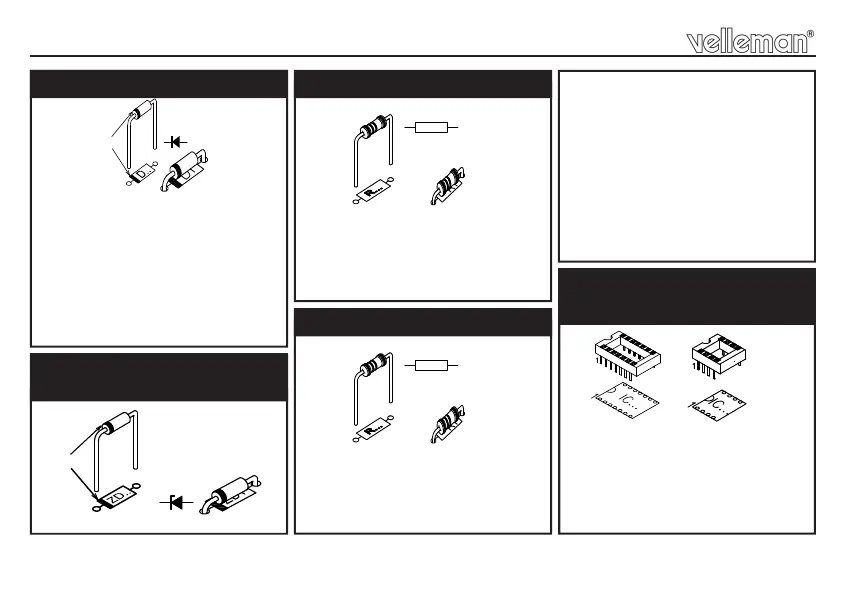

Construction
R5 : 470K (4 - 7 - 4 - B)
R6 : 47K (4 - 7 - 3 - B)
R7 : 47K (4 - 7 - 3 - B)
R8 : 470K (4 - 7 - 4 - B)
R9 : 47K (4 - 7 - 3 - B)
5. Resistors
R...
IC1 : 8p
IC2 : 8p
IC3 : 18p
IC4 : 18p
IC5 : 18p
IC6 : 18p
6. IC sockets. Watch the
position of the notch!
D1 : 1N4148
D2 : 1N4148
D3 : 1N4148
D4 : 1N4148
D5 : 1N4148
D6 : 1N4148
D7 : 1N4148
D8 : 1N4148
D9 : 1N4007
2. Diodes. Watch the polarity !
D. ..
CATHODE
ZD1 : 6V2
3. Zenerdiode. Watch the
polarity !
CATHODE
ZD...
R1 : 3K (3 - 0 - 0 - 1 - 1)
R2 : 3K9 (3 - 9 - 0 - 1 - 1)
R3 : 3K (3 - 0 - 0 - 1 - 1)
R4 : 3K9 (3 - 9 - 0 - 1 - 1)
4. Metal film resistors
R...
R10 : 47K (4 - 7 - 3 - B)
R11 : 2K2 (2 - 2 - 2 - B)
R12 : 18K (1 - 8 - 3 - B)
R13 : 18K (1 - 8 - 3 - B)
R14 : 2K2 (2 - 2 - 2 - B)
R15 : 1K (1 - 0 - 2 - B)
R16 : 1K (1 - 0 - 2 - B)
R17 : 2K2 (2 - 2 - 2 - B)
R18 : 2K2 (2 - 2 - 2 - B)
R19 : 2K2 (2 - 2 - 2 - B)
R20 : 330 (3 - 3 - 1 - B)
