7

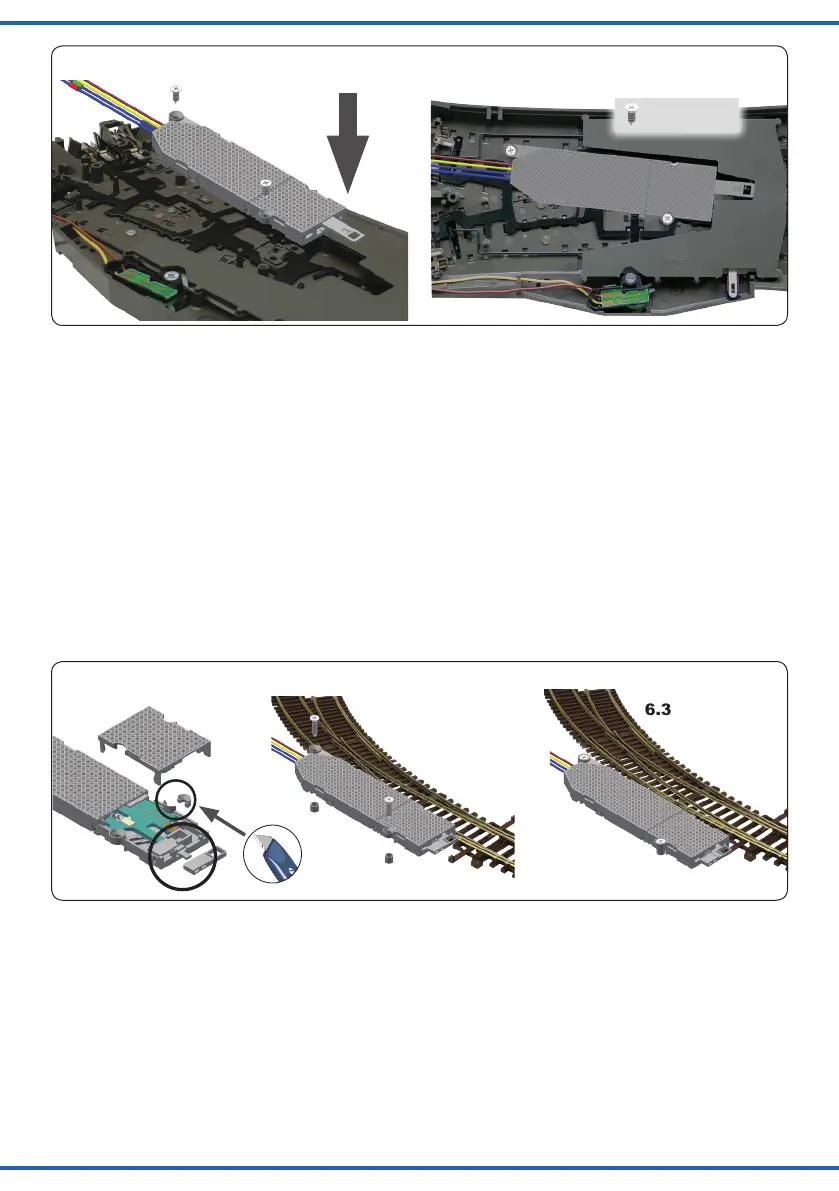

Fig. 5
Abb. 5
5.1 5.2
2,2 x 6 mm
Fig. 6
Abb. 6
6.1 6.2 6.3
Roco LINE (ohne Bettung)
Hebel: 8 und 9
Montage: oberur, neben Gleis
1. Montieren Sie die Hebel gemäß Abb. 6.1 im Weichen-
antrieb und verschließen Sie anschließend das Ge-
häuse wieder.
2. Entfernen Sie den markierten Befestigungsring an der
Einkerbung mit einem scharfen Messer.
3. Bringen Sie die Weiche in die zum Antrieb passende
Stellung (Der Hebel des Weichenantriebs muss in den
Hebel der Weiche greifen).
4. Montieren Sie den Antrieb neben der Weiche (Abb.
6.2) und xieren Sie ihn mit den passenden
Distanzhülsen und Schrauben 2 x Nr. 13.
Bei Verwendung der EKW und der DKW entfernen Sie
bitte den Steg im Hebel 9 (Abb. 9.1) und montieren Sie
den Antrieb mit dem Deckel nach unten.
Roco LINE (without ballast)
Lever: 8 and 9
Mounting: Overground, beside the track
1. Mountlever1asshowning.6.1intotheswitchmo-
tor. After mounting the lever, close the casing with the
cover.
2. Cut off the fastening ring at the notch with a sharp
knifeasshowning.6.1.
3. Bring the turnout into the corresponding position of the
switch motor (the lever of the switch motor has to get
connected with the lever of the turnout).
4. Mount the switch motor beside the turnout as shown
ing.6.2.Fixtheswitchmotorwiththescrews2xNo.
13. Use the distance rolls!
When using a slip switch, cut off the bridge in lever 9 (see
g.9.1)andmounttheswitchmotorwiththecovertothe
ground.
Roco LINE (mit Bettung)
Hebel: 6
Montage: in Bettung
1. Montieren Sie den Hebel gemäß Abb. 7.1 im Wei-
chenantrieb und verschließen Sie anschließend das
Gehäuse wieder.
2. Entfernen Sie die markierten Befestigungsringe an
den Einkerbungen mit einem scharfen Messer.
3. Bringen Sie die Weiche in die zum Antrieb passende
Stellung (Der Hebel des Weichenantriebs muss in den
Hebel der Weiche greifen).
4. Montieren Sie den Antrieb mit dem Deckel nach unten
in der Weiche (Abb. 7.2).
Roco LINE (with bed of ballast)
Lever: 6
Mounting: Into bed of ballast
1. Mountlever6asshowning.7.1intotheswitchmo-
tor. After mounting the lever, close the casing with the
cover.
2. Cut off the fastening rings at the notch with a sharp
knifeasshowning.7.1.
3. Bring the turnout into the corresponding position of the
switch motor (the lever of the switch motor has to get
connected with the lever of the turnout).
4. Mount the switch motor into the intended empty space
oftheturnoutasshowning.7.2.
