Viessmann 4554 - Page 8

8
Fig. 7
Abb. 7
7.1 7.2 7.3

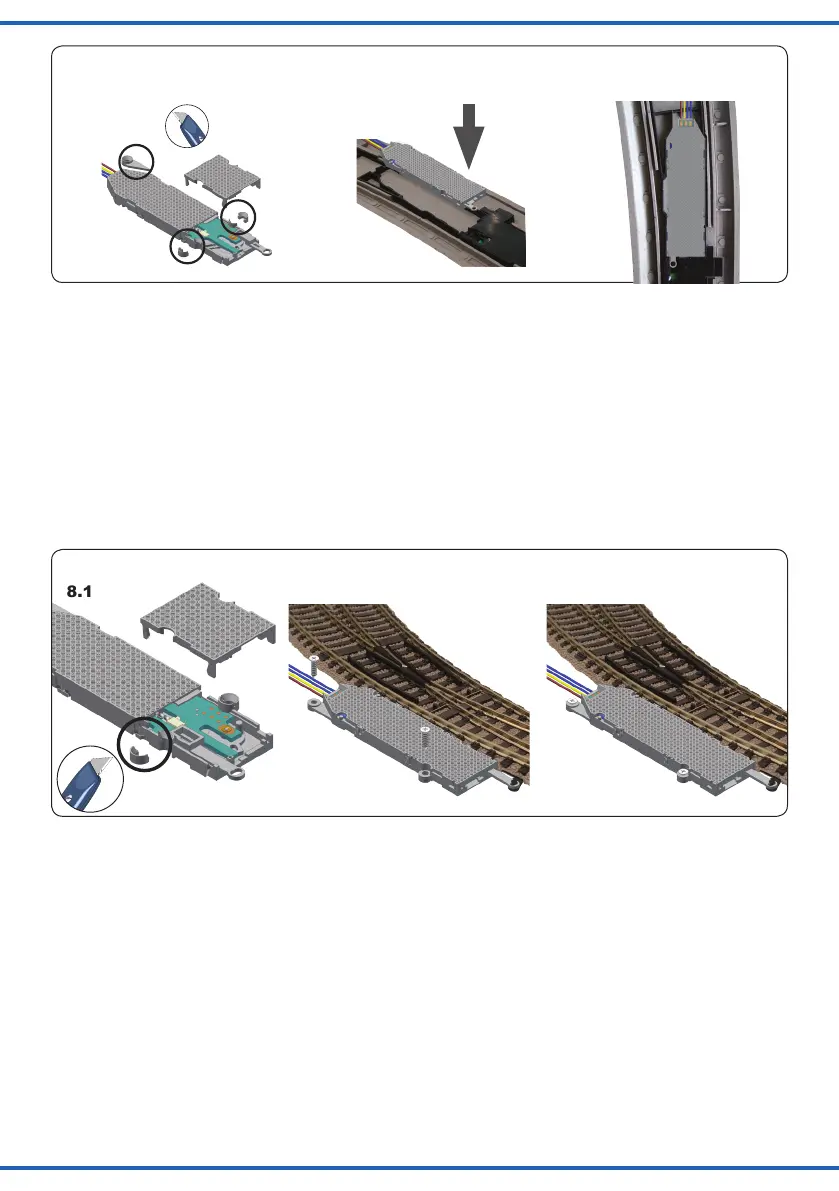

Fig. 8
Abb. 8
8.1 8.2 8.3
Fleischmann H0 Progleis
Hebel: 7
Montage: oberur, neben Gleis
1. Montieren Sie den Hebel gemäß Abb. 8.1 im Wei-
chenantrieb und verschließen Sie anschließend das
Gehäuse wieder.
2. Entfernen Sie den markierten Befestigungsring an der
Einkerbung mit einem scharfen Messer.
3. Bringen Sie die Weiche in die zum Antrieb passende
Stellung (Der Hebel des Weichenantriebs muss in den
Hebel der Weiche greifen).
4. Montieren Sie den Antrieb mit dem Deckel nach unten
neben der Weiche (Abb. 8.2) und xieren Sie ihn mit
den passenden Schrauben 2 x Nr. 13.
Fleischmann H0 pro track
Lever: 7
Mounting: Overground, beside the track
1. Mountlever7asshowning.8.1intotheswitchmo-
tor. After mounting the lever, close the casing with the
cover.
2. Cut off the fastening ring at the notch with a sharp
knifeasshowning.8.1.
3. Bring the turnout into the corresponding position of the
switch motor (the lever of the switch motor has to get
connected with the lever of the turnout).
4. Mount the switch motor with the cover to the ground
besidetheturnoutasshowning.8.2.Fixtheswitch
motor with the screws 2 x No. 13.
Piko A-Gleis und
Peco Streamline (Code 75)
Hebel: 8 und 9
Montage: oberur, neben Gleis
1. Montieren Sie die Hebel gemäß Abb. 9.1 im Weichen-
antrieb und verschließen Sie anschließend das Ge-
häuse wieder.
2. Entfernen Sie den markierten Befestigungsring an der
Einkerbung mit einem scharfen Messer.
3. Bringen Sie die Weiche in die zum Antrieb passende
Stellung (Der Hebel des Weichenantriebs muss in den
Hebel der Weiche greifen).
4. Montieren Sie den Antrieb neben der Weiche (Abb.
9.2 und 9.3) und xieren Sie ihn mit den passenden
Distanzhülsen und Schrauben 2 x Nr. 13.
Piko A-track and
Peco Streamline (Code 75)
Lever: 8 and 9
Mounting: Overground, beside the track
1. Mountthelevers8and9asshowning.9.1intothe
switch motor. After mounting the levers, close the cas-
ing with the cover.
2. Cut off the fastening ring at the notch with a sharp
knifeasshowning.9.1.
3. Bring the turnout into the corresponding position of the
switch motor (the lever of the switch motor has to get
connected with the lever of the turnout).
4. Mount the switch motor beside the turnout as shown
ing.9.2and9.3.Fixtheswitchmotorwiththe
screws 2 x No. 13. Use the distance rolls!
