9

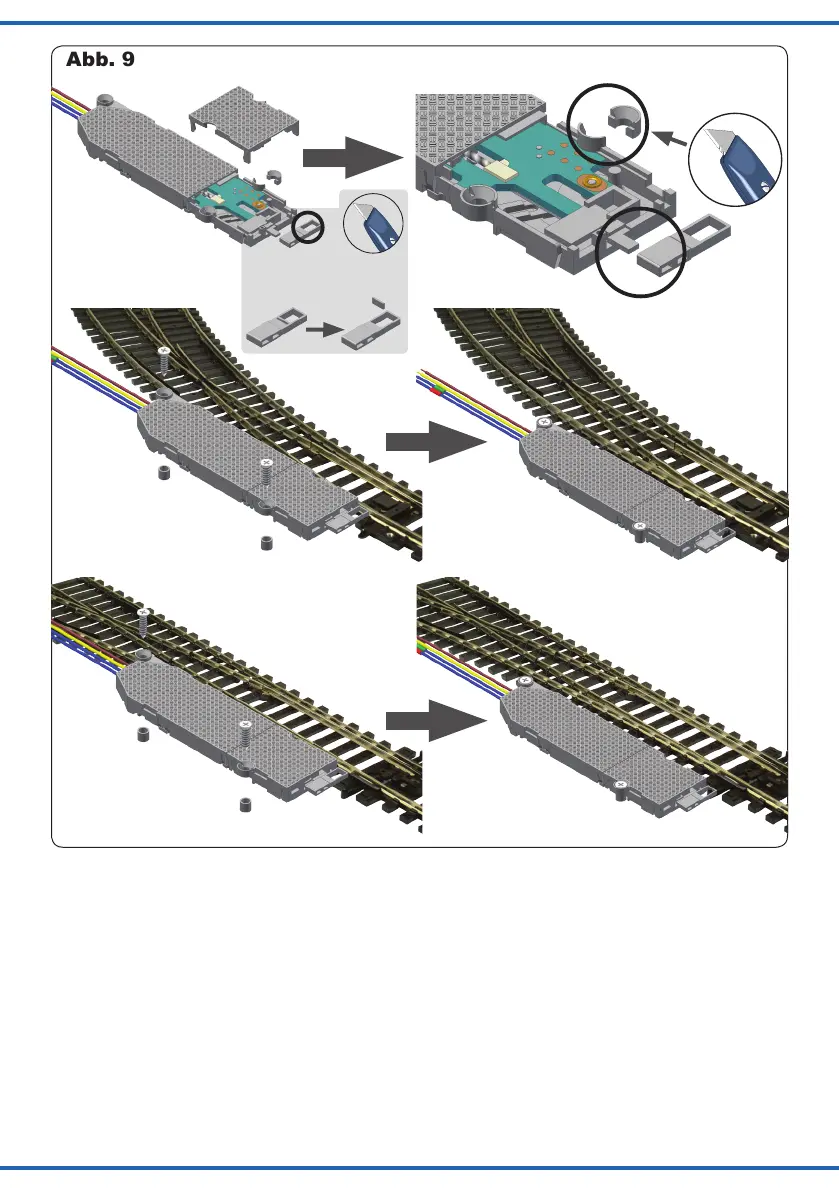

Fig. 9
Abb. 9
9.1
9.2 Piko
9.3 Peco
Tillig H0 Elite
Hebel: 8 und 11
Montage: oberur, neben Gleis
1. Montieren Sie die Hebel gemäß Abb. 10.1 im Wei-
chenantrieb und verschließen Sie anschließend das
Gehäuse wieder.
2. Entfernen Sie den markierten Befestigungsring an der
Einkerbung mit einem scharfen Messer.
3. Bringen Sie die Weiche in die zum Antrieb passende
Stellung (Der Hebel des Weichenantriebs muss in den
Hebel der Weiche greifen).
4. Montieren Sie den Antrieb neben der Weiche (Abb.
10.2) und xieren Sie ihn mit den passenden Di-
stanzhülsen und Schrauben 2 x Nr. 13.
Tillig H0 Elite
Lever: 8 and 11
Mounting: Overground, beside the track
1. Mountlevers8and11asshowning.10.1intothe
switch motor. After mounting the lever, close the cas-
ing with the cover.
2. Cut off the fastening ring at the notch with a sharp
knifeasshowning.10.1.
3. Bring the turnout into the corresponding position of the
switch motor (the lever of the switch motor has to get
connected with the lever of the turnout).
4. Mount the switch motor beside the turnout as shown
ing.10.2.Fixtheswitchmotorwiththescrews2x
No. 13. Use the distance rolls!
Steg mit Cutter entfernen.
Cut off bridge with cutter.
