7. MISE EN PLACE DU LAVE-VAISSELLE DANS L'OUVERTURE
À présent, mettez le lave-vaisselle en place dans l'ouverture et préparez-vous à raccorder
tous les tuyaux et à effectuer les branchements électriques.

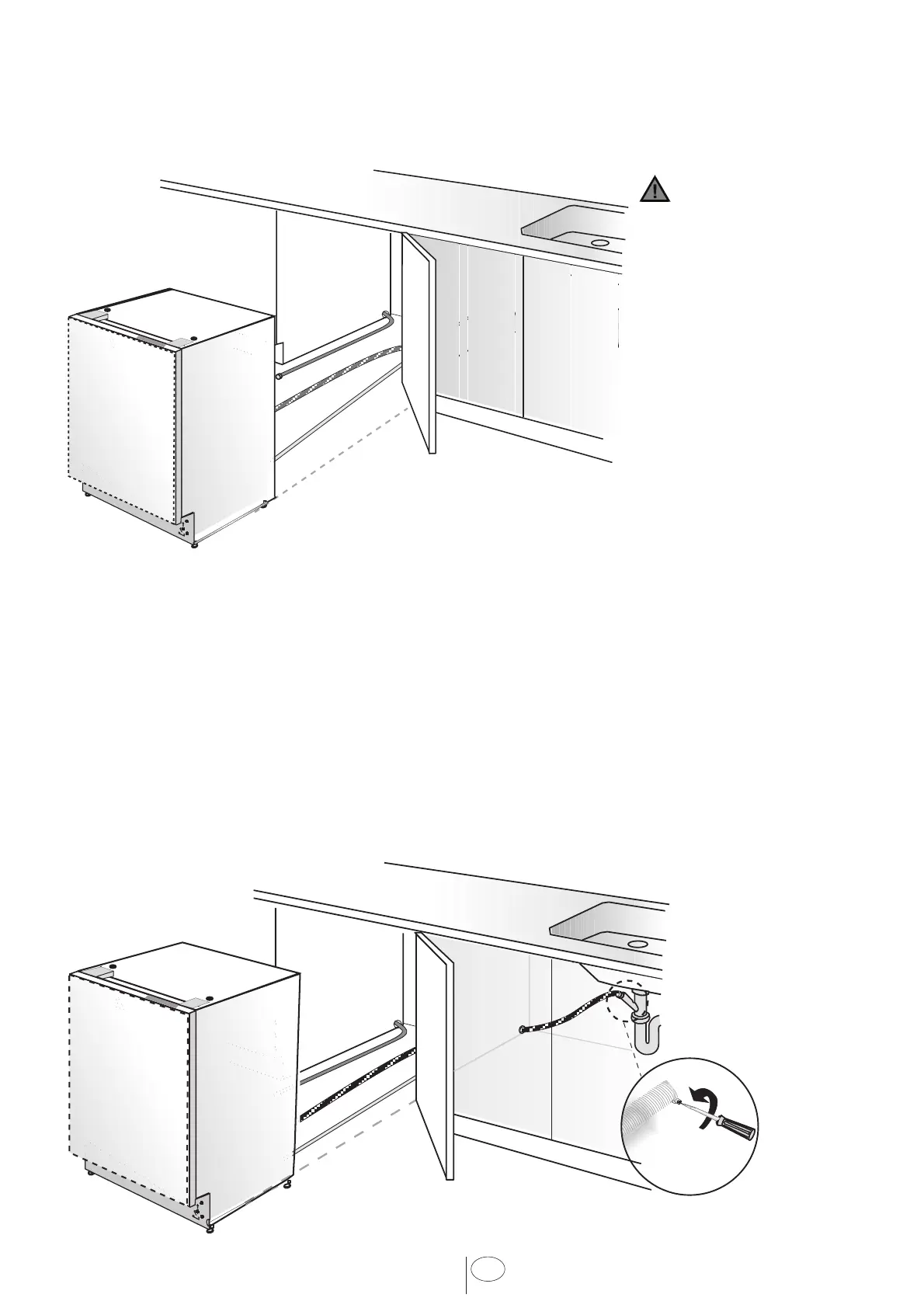

MISE EN GARDE :
Assurez-vous que tous
les tuyaux sont tirés
à travers l'ouverture
latérale de l'armoire,
qu'aucun tuyau n'est
plié et tout le mou est
retiré comme indiqué
sur la figure.
7.1 RACCORDEMENT DU TUYAU DE VIDANGE, DE L'ARRIVÉE D'EAU
ET DE L'ÉLECTRICITÉ
7.1.1 RACCORDEMENT DU TUYAU DE VIDANGE
Raccordez le tuyau de vidange aux éléments de plomberie pour la vidange.
1. Utilisez le tuyau de raccordement en caoutchouc fourni et les colliers de serrage pour
raccorder le tuyau de vidange du lave-vaisselle au raccordement d'évacuation de la tuyauterie.
2. Utilisez le collier de serrage à ressort pour fixer le tuyau de raccordement en caoutchouc
au tuyau de vidange du lave-vaisselle. Utilisez le collier de serrage à vis pour fixer le tuyau
de raccordement en caoutchouc au raccordement d'évacuation de la tuyauterie.
Notez que les marques
sur le tuyau de
raccordement en
caoutchouc doivent
être sur le côté du
tuyau de vidange
