Vimar ELVOX 13F4 User Manual

3
13F4, 13A4, 13A4.B - 13F7, 13A7, 13A7.B
IT
Descrizione
Le unità elettroniche 13F4, 13A4, 13A4.B (audio) e 13F7, 13A7, 13A7.B (video) sono impiegabili esclusivamente su impianti con
tecnologia Due Fili Plus.
Sono dotate di tastiera alfanumerica e nella versione video, di telecamera con gruppo illuminatore a LED bianchi.
Le unità elettroniche 13F4, 13A4, e 13F7, 13A7, possono essere utilizzate come ricambio negli impianti che impiegano le unità elet-
troniche art. 12F4, 12F7. Per le targhe 89F4, 89F7 il ricambio è funzionale, non meccanico. Le unità elettroniche 13F4, 13A4, 13A4.B
e 13F7, 13A7, 13A7.B, possono gestire anche dei pulsanti di tipo tradizionale: si possono collegare fino a due moduli pulsanti supple-
mentari su fila singola art. 12TS o un modulo pulsanti supplementari su fila doppia art. 12TD alle unità elettroniche 13F4, 13A4, e 13F7,
13A7 e fino a due moduli 12TS.B per le unità elettroniche 13A4.B,13A7.B.
Caratteristiche tecniche
- Sensore CCD da 1/4” (13F7, 13A7, 13A7.B)
- Illuminazione minima 1,0 lux (13F7, 13A7, 13A7.B)
- Alimentazione attraverso i morsetti B1, B2.
- Alimentazione attraverso i morsetti Ext+, Ext- nei casi in cui c’è la necessità di alimentare l’unità elettronica tramite alimentatore sup-
plementare.
- Uscita segnale video 16 dBm
- Assorbimento in Stand by 120 mA
- Assorbimento in comunicazione 320 mA
- Assorbimento in comunicazione e attivazione serratura 470 mA
- Tensione Minima 24 Vcc misurata ai morsetti B1, B2
- Obbiettivo regolabile manualmente verticalmente ed orizzontalmente (13F7, 13A7, 13A7.B)
- Temperatura di funzionamento: -10° C / +55° C.
Le unità elettroniche 13F4, 13A4, 13A4.B e 13F7, 13A7, 13A7.B possono essere installate sia nel BUS VERTICALE sia nel BUS
ORIZZONTALE. La configurazione di default è INSTALLAZIONE VERTICALE e prevede la gestione fino a 200 utenti. La configurazione
INSTALLAZIONE ORIZZONTALE prevede unità elettroniche che gestiscono completamente fino a 1000 utenti ognuna.
NOTA: i valori riportati all’interno delle parentesi quadre sono riferiti alla configurazione “INSTALLAZIONE
ORIZZONTALE”.
1 2 3
4
5
6
7 8 9
0
ABC DEF
GHI
JKL
MNO
PQRS
TUV
WXYZ
+
R
3
2
1

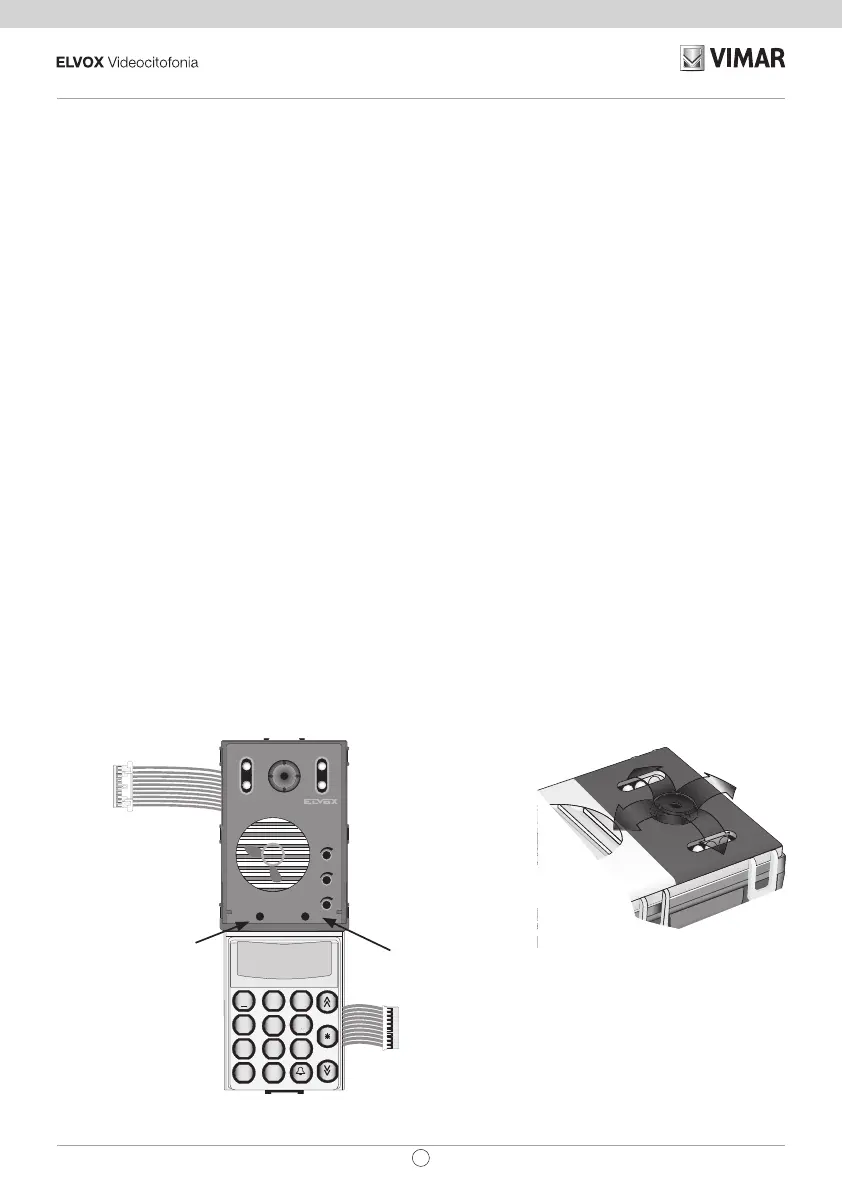

Unità elettronica
Cablaggio per
collegamento
moduli pulsanti
supplementari
Tasto PRG
RESET
Cablaggio
per collegamento
morsettiera
Figura1
Figura2
Regolazione manuale
orizzontale e verticale
