4

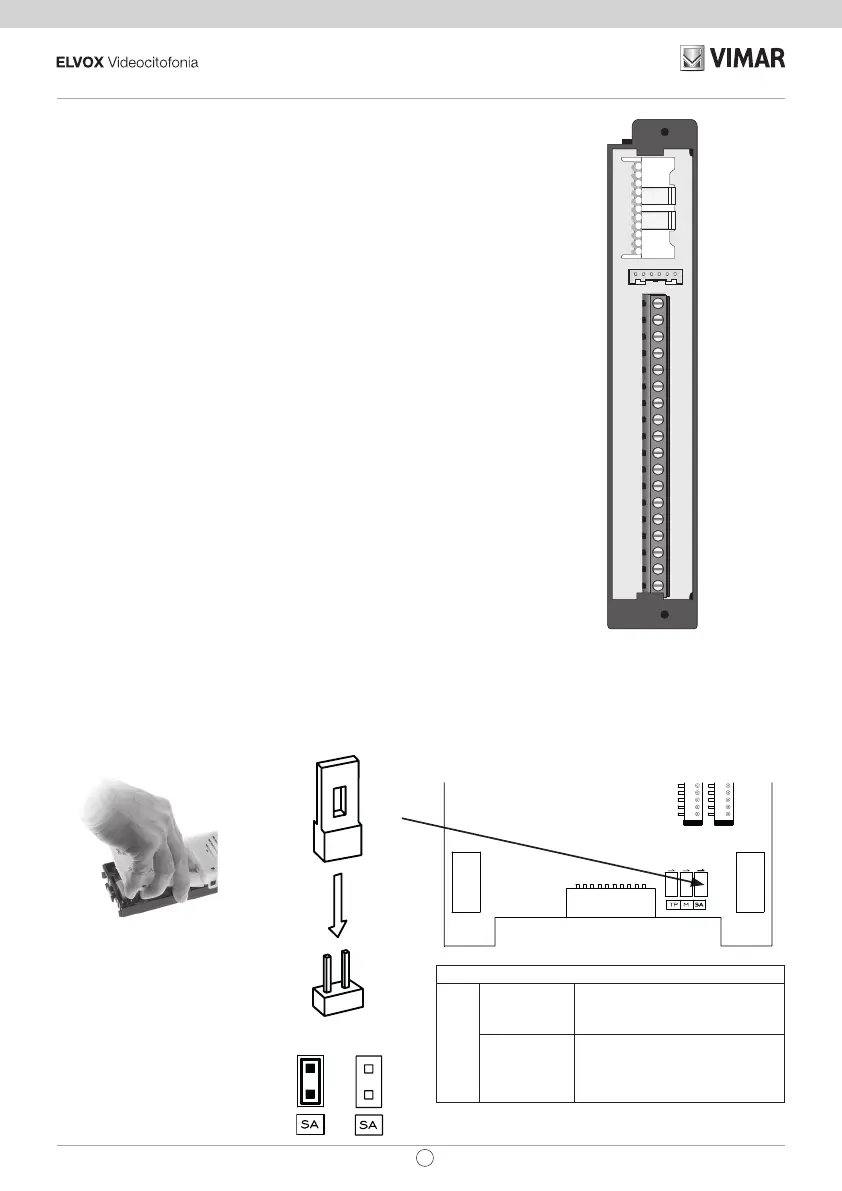

13F4, 13A4, 13A4.B - 13F7, 13A7, 13A7.B
IT
Posizione ponticello
SA
inserito
configurazione come unità
elettronica audio (13F4, 13A4,
13A4.B)
non inserito
la configurazione video permette
di collegare all’ unità elettronica
audio una TLC esterna tipo
TVCC
Collegamento di una TLC esterna tipo TVCC su unità elettronica audio
Per collegare una TLC esterna tipo TVCC su un’unità elettronica audio (13F4, 13A4, 13A4.B), è necessario configurare l’unità elettronica
come fosse videocitofonica. Questo tipo di configurazione avviene rimuovendo il ponticello SA. Per rimuovere il ponticello deve essere
sollevata la tastiera alfanumerica (vedi fig. 4) togliere il ponticello SA e ricollocare la tastiera alfanumerica. Collegare la TLC come indicato
nello schema SI367).
gura 4
gura 5
gura 6
tabella 1
Morsettiera
CN1) Connettore per unità elettronica.
CN2) Connettore per programmatore art. 950C o interfaccia art. 692I/U o art. 692I.
B2) Bus (montante).
B1) Bus (montante).
EXT+) Alimentazione esterna (+ art. 6923).
EXT-) Alimentazione esterna (- art. 6923)
VLED) Alimentazione LED per moduli supplementari.
X) Ingresso video (anima coassiale), per telecamera esterna (13F4, 13A4,
13A4.B).
M) Ingresso video (calza coassiale), per telecamera esterna (13F4, 13A4,
13A4.B).
PA) Ingresso per sensore porta aperta (con riferimento al morsetto M).
CA) Comando apriporta (con riferimento al morsetto M).
M) Massa.
S+) Uscita serratura 12Vcc (+) (vedi nota sotto).
S-) Uscita serratura 12Vcc (-) (vedi nota sotto).
+12V) Uscita +12V (max 120 mA) con limitatore di corrente.
-L) Pilotaggio telecamera esterna, uscita open collector (13F4, 13A4, 13A4.B).
SR) Pilotaggio serratura tramite relè, uscita open collector.
F2) Pilotaggio funzione F2 tramite relè, uscita open collector.
F1) Pilotaggio funzione F1 tramite relè, uscita open collector.
M) Massa.
B2
B1
EXT+
EXT-
VLED
M
PA
CA
M
S+
S-
+12V
-L
SR
F2
F1
M
X
B2
B1
EXT+
EXT-
VLED
M
PA
CA
M
S+
S-
+12V
-L
SR
F2
F1
M
X
CN2
CN1
CS2411 250105
gura 3
Nota: uscite S+/S-. La unità elettronica fornisce un picco di corrente I
T
> 1A per 10 ms
dopo il quale segue una corrente di mantenimento I
M
= 200 mA per tutta la durata del
comando serratura (vedi tempo serratura).
