Vimar ELVOX TAB 40507 Quick Guide

12
TAB: 40507

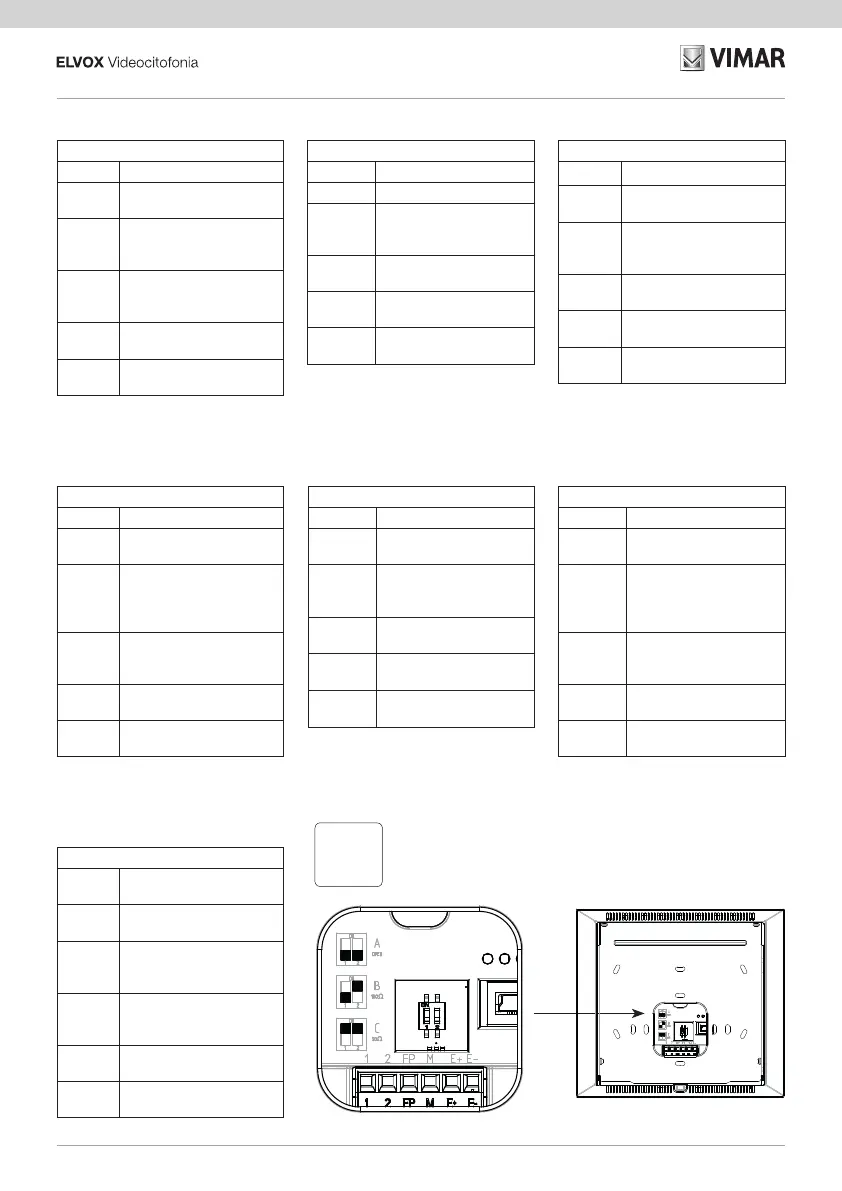

Connessioni
Morsettiera di collegamento
Morsetti Funzione
1, 2 Linea digitale BUS DUE
FILI PLUS
FP Ingresso pulsante per
chiamata Fuori Porta locale
(riferimento al morsetto M)
M Riferimento massa per
pulsante di chiamata
fuoriporta
E+ Ingresso alimentazione
supplementare (+)
E- Ingresso alimentazione
supplementare (-)
Connections
Connection terminal block
Terminals Function
1, 2 DUE FILI PLUS digital bus
FP Input for local landing
call button (terminal M
reference)
M Earth reference for landing
call button.
E+ Input for additional power
supply unit (+)
E- Input for additional power
supply unit (-)
Branchements
Bornier de connexion
Bornes Fonction
1, 2 Ligne numérique BUS DUE
FILI PLUS.
FP Entrée bouton pour appel
palier local (relié à la
borne M)
M Référence de masse pour
bouton appel palier.
E+ Entrée alimentation
supplémentaire (+)
E- Entrée alimentation
supplémentaire (-)
Conexiones
Regleta de conexión
Bornes Función
1, 2 Línea digital BUS DUE FILI
PLUS
FP Entrada pulsador para
llamada fuera de la puerta
local (referencia al borne
M)
M Referencia de masa para el
pulsador de llamada fuera
de la puerta.
E+ Entrada alimentación
adicional (+)
E- Entrada alimentación
adicional (+)
Anschlüsse
Anschlussklemmenleiste
Klemmen Funktion
1, 2 Digitale DUE FILI PLUS
BUS-Leitung
FP Eingang für lokale
Etagenruftaste (Signal an
Klemme M)
M Massesignal für
Etagenruftaste
E+ Eingang
Zusatzversorgung (+)
E- Eingang
Zusatzversorgung (-)
Ligações
Placa de terminais de ligação
Terminais Função
1, 2 Linha digital BUS DUE
FILI PLUS
FP Entrada botão para
chamada de Patamar
local (referência ao
terminal M)
M Referência de massa para
botão de chamada de
patamar
E+ Entrada alimentação
suplementar (+)
E- Entrada alimentação
suplementar (-)
Συνδέσεις
Κλέμα σύνδεσης
Επαφές
κλέμας
Λειτουργία
1, 2 Ψηφιακή γραμμή BUS DUE
FILI PLUS
FP Είσοδος πλήκτρου κλήσης
τοπικής εξώπορτας (βλ.
επαφή κλέμας M)
M Αναφορά γείωσης
για μπουτόν κλήσης
εξώπορτας
E+ Είσοδος πρόσθετης
τροφοδοσίας (+)
E- Είσοδος πρόσθετης
τροφοδοσίας (-)
Fig. 4
Abb. 4
Εικ. 4
