13
TAB: 40507
Terminazione Video
Selezionare Dip switch per la termi-
nare il segnale video
A) se il cavo del BUS entra nei mor-
setti 1, 2 e prosegue ad un altro
posto interno.
B) quando un cavo BUS con impe-
denza caratteristica di 100 Ohm
(cavo Elvox 732I o 732H) entra
nei morsetti 1, 2 ed il montante si
ferma nel posto interno
C) quando un cavo BUS con impe-
denza caratteristica di 50 Ohm
(cavo Cat.5 o Cat.6 con i doppini
accoppiati) entra nei morsetti 1, 2
ed il montante si ferma nel posto
interno.
Video Termination
Select DIP switch to terminate the
video signal
A) if the BUS cable enters terminals
1, 2 and continues to another
internal unit.
B) when a BUS cable with a charac-
teristic impedance of 100 Ohms
(Elvox 732I or 732H cable) enters
terminals 1, 2 and the riser stops
in the internal unit
C) when a BUS cable with character-
istic impedance of 50 Ohms (Cat.
5 or Cat. 6 twisted pair cable)
enters terminals 1, 2 and the riser
stops in the internal unit.
Terminaison vidéo
Sélectionner le commutateur pour
la terminaison du signal vidéo
A) si le câble du BUS arrive aux
bornes 1, 2 et continue vers un
autre poste intérieur
B) quand un câble BUS avec une
impédance caractéristique de 100
ohms (câble Elvox 732I ou 732H)
arrive aux bornes 1, 2 et que le
montant s'arrête au poste inté-
rieur
C) quand un câble BUS ayant une
impédance caractéristique de 50
ohms (câble cat. 5 ou cat. 6 à
paires torsadées) entre dans les
bornes 1, 2 et que le montant
s'arrête au poste intérieur.
Terminación vídeo
Seleccione el conmutador DIP para
la terminación de la señal de vídeo:
A) si el cable del BUS entra en los
bornes 1, 2 y continúa hasta otro
aparato interno.
B) cuando un cable BUS con impe-
dancia característica de 100
ohmios (cable Elvox 732I o 732H)
entra en los bornes 1, 2 y el
montante termina en el aparato
interno
C) cuando un cable BUS con impe-
dancia característica de 50
ohmios (cable Cat.5 o Cat.6 con
los cables de pares acoplados)
entra en los bornes 1, 2 y el mon-
tante termina en la centralita.
Videoterminierung
DIP-Schalter für die Terminierung
des Videosignals wählen
A) Wenn das BUS-Kabel in die
Klemmen 1, 2 eintritt und zu einer
anderen Innenstelle weiterführt.
B) Wenn ein BUS-Kabel mit typi-
scher Impedanz 100 Ohm (Elvox
Kabel 732I oder 732H) in die
Klemmen 1, 2 eintritt und die
Steigleitung an der Innenstelle
endet
C) Wenn ein BUS-Kabel mit typi-
scher Impedanz 50 Ohm (Kabel
Cat.5 oder Cat.6 mit gepaarten
Doppeladern) in die Klemmen 1,
2 eintritt und die Steigleitung an
der Innenstelle endet.
Terminação Vídeo
Selecionar o Dip switch para a ter-
minação do sinal de vídeo
A) se o cabo do BUS entrar nos
terminais 1, 2 e continuar para um
outro posto interno.
B) quando um cabo BUS com impe-
dância característica de 100 Ohm
(cabo Elvox 732I ou 732H) entrar
nos terminais 1, 2 e a coluna
montante parar no posto interno
C) quando um cabo BUS com impe-
dância característica de 50 Ohm
(cabo Cat.5 ou Cat.6 com os
pares entrançados acoplados)
entrar nos terminais 1, 2 e a
coluna montante parar no posto
interno.
Τερματισμός σήματος
εικόνας
Επιλογή διακόπτη Dip για τερματι-
σμό του σήματος εικόνας
A) Σε περίπτωση εισαγωγής του
καλωδίου BUS στις επαφές κλέ
-
μας 1, 2 και συνέχισης σε άλλο
εσωτερικό σταθμό.
B) Σε περίπτωση εισαγωγής ενός
καλωδίου BUS με χαρακτηριστι
-
κή σύνθετη αντίσταση 100 Ohm
(καλώδιο Elvox 732I ή 732H) στις
επαφές κλέμας 1, 2 και τερματι
-
σμού της κεντρικής γραμμής στον
εσωτερικό σταθμό
Γ) Σε περίπτωση εισαγωγής ενός
καλωδίου BUS με χαρακτηριστι
-
κή σύνθετη αντίσταση 50 Ohm
(καλώδιο κατ.5 ή κατ.6 με τα ζεύγη
συνδεδεμένα) στις επαφές κλέμας
1, 2 και τερματισμού της κεντρικής
γραμμής στον εσωτερικό σταθμό.

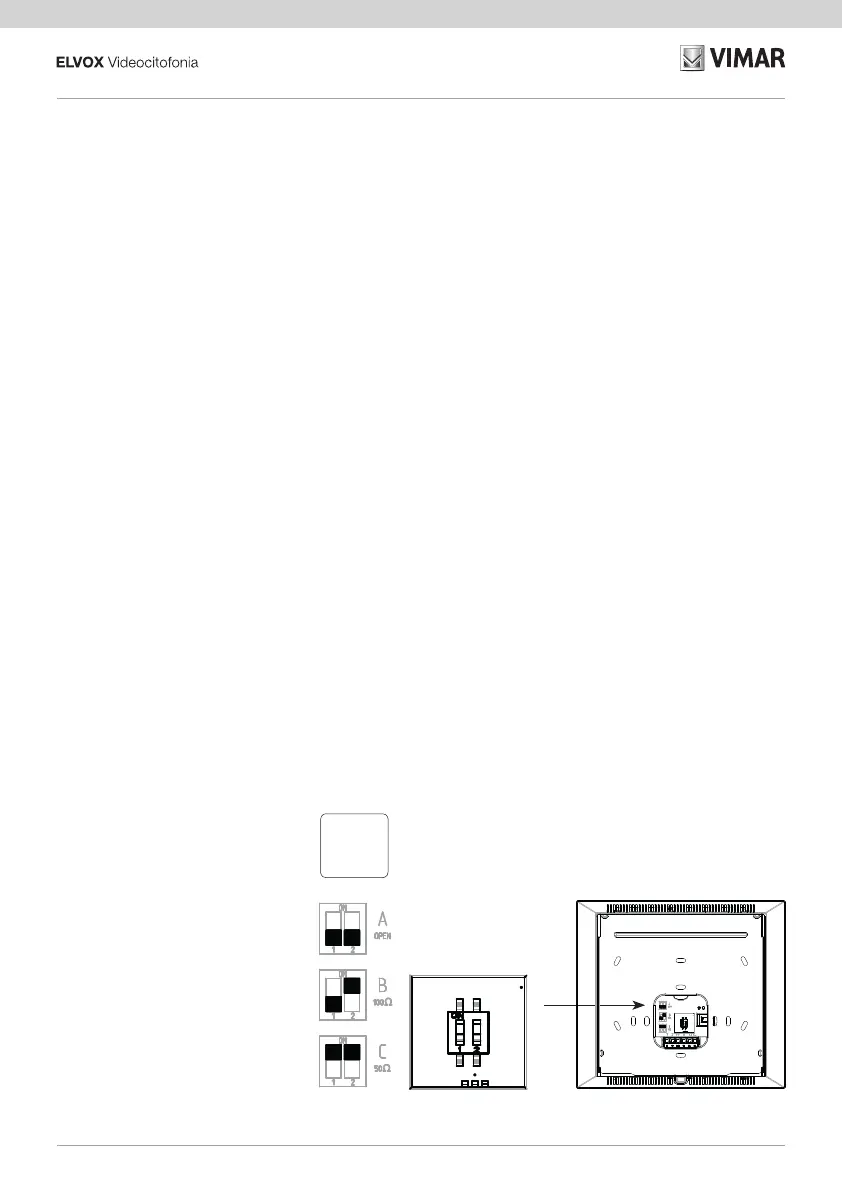

Fig. 5
Abb. 5
Εικ. 5
