Vimar ELVOX TAB 7549 - Connection Terminal Block; Terminal Block Identification

Morsettiera di collegamento:
1, 2 = Linea digitale BUS.
FP = Ingresso tasto chiamata fuoriporta
(riferimento al morsetto M).
M = Riferimento massa.

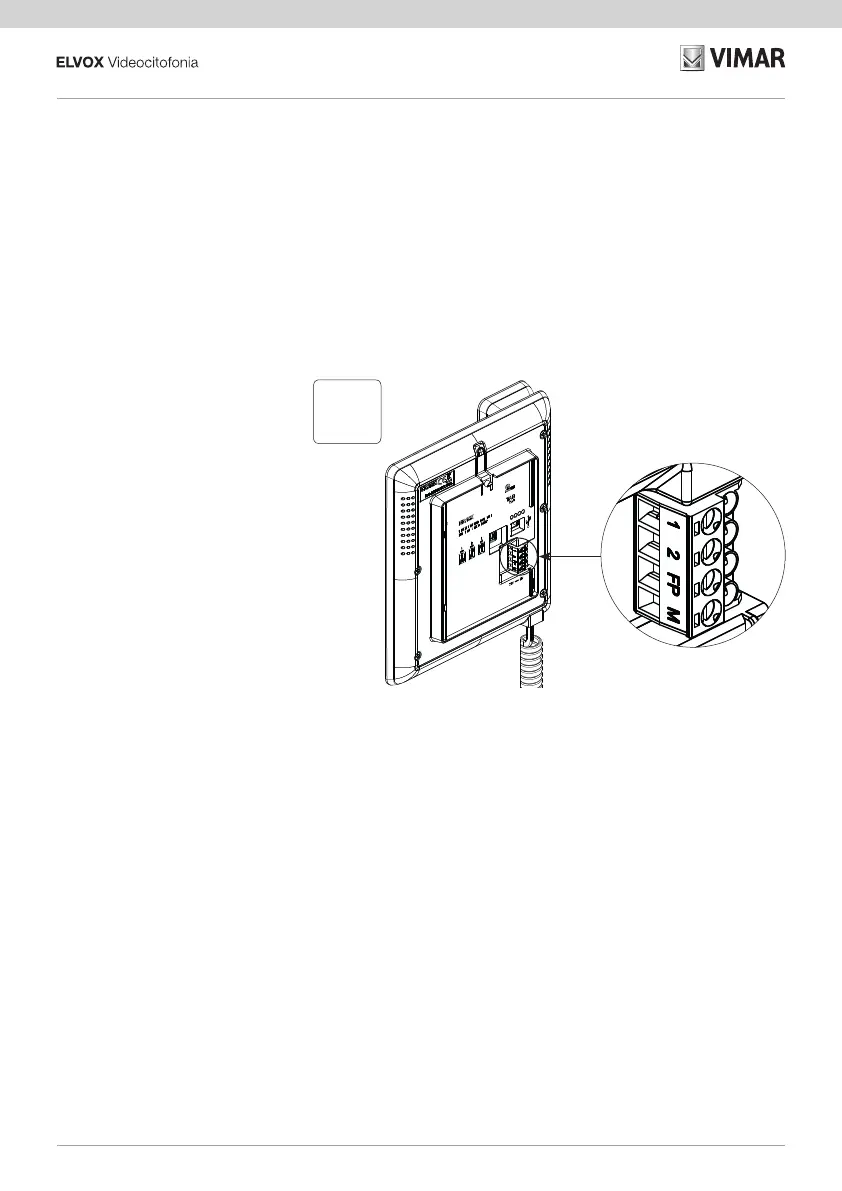

Connection terminal block:
1, 2 = Digital BUS line.
FP = Input for landing call button (refer-
ring to terminal M).
M = Earth reference.
Bornier de connexion :
1, 2 = Ligne numérique BUS.
FP = Entrée touche appel palier
(référence à la borne M).
M = Référence masse.
Anschlussklemmleiste:
1, 2 = Digitale Busleitung.
FP = Eingang Etagenruftaste (Bezug
Klemme M).
M = Masse-Referenz.
Caja de bornes de conexión:
1, 2 = Línea digital BUS.
FP = Entrada de la tecla de llamada
desde fuera de la puerta (referen-
cia al borne M).
M = Referencia a masa.
Placa de terminais de
ligação:
1, 2 = Linha digital BUS.
FP = Entrada da tecla de chamada de
patamar (referência ao terminal
M).
M = Referência de massa.
Κλέμα σύνδεσης:
1, 2 = Ψηφιακή γραμμή BUS.
FP = Είσοδος πλήκτρου κλήσης από
εξώπορτα (για την επαφή κλέμας
M).
M = Αναφορά γείωσης.
Fig. 6
Abb. 6
Εικ. 6
14
TAB: 7549
