-5-

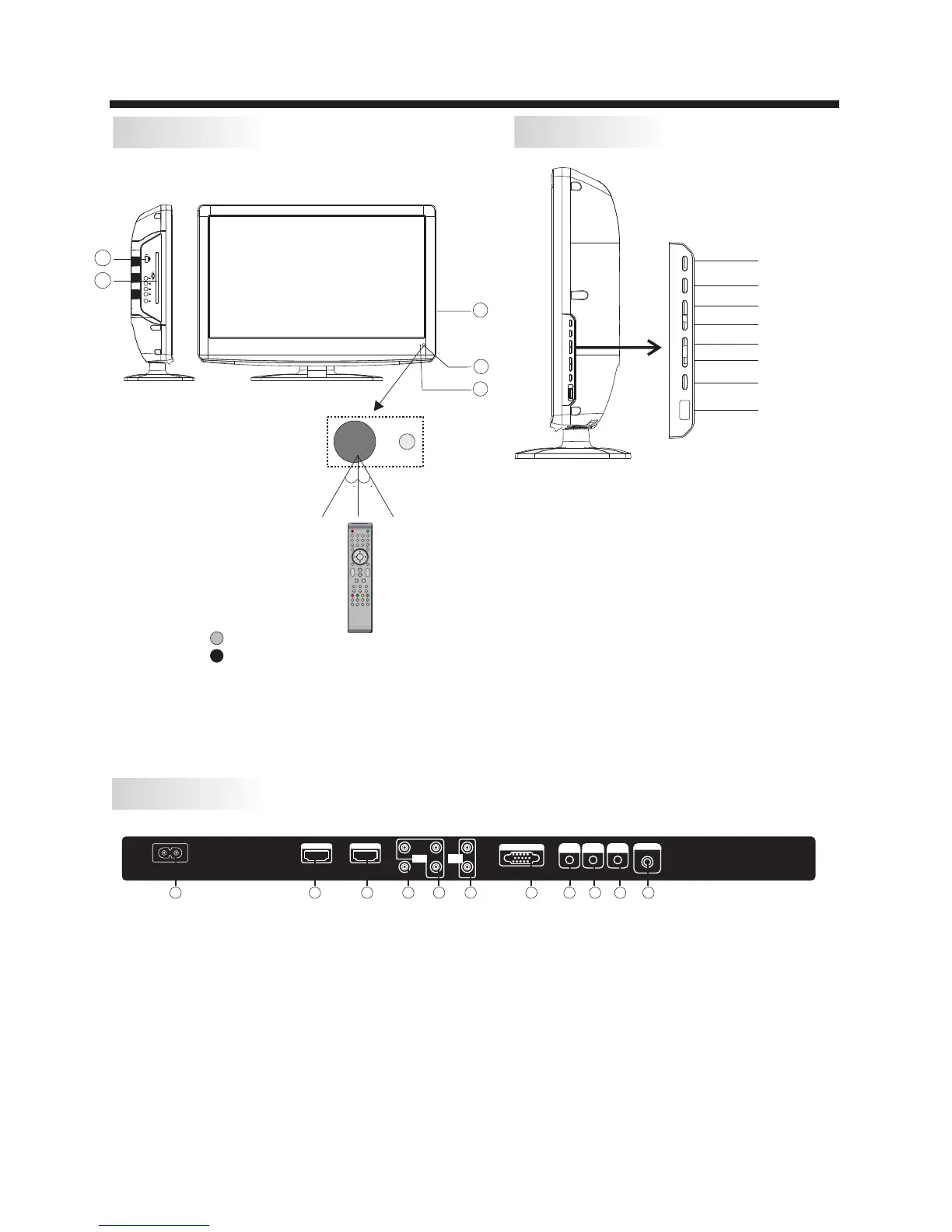

INSTALLATION
Front panel
REAR AV PASTER
Side panel
Note: 1.Composite video input and component video input share the audio input.
2. When DVI connector is used on HDMI 1 Input, use PC Audio for the audio signal input.
3. When DVI connector is used on HDMI 2 Input, Use YPbPr Audio for the audio signal input.
7.Headphone Output
8.PC Audio Input
9.Coaxial
10.Antenna Socket
11.AC Power Socket
1.HDMI1 Input
2.HDMI2 Input
3.Composite Video Input
4.Component Video (YPbPr) Input
5.Audio Input
6.VGA Port (PC Input)
1: Remote control sensor.
2: Indicator LED:
GREEN POWER ON.
RED STAND BY.
3: Key board.
4: USB Port.
5: DVD Disc loading Slot.
1.SOURCE
To display the input source menu.
2.MENU
To display main MENU.
3.CH+/CH-
In TV modeto change the channel up
and down.
In MENU mode, to select the menu items .
In standby mode, it can turn on the TV.
4.VOL+/VOL-
To adjust sound level.
In MENU mode,to select the menu items.
5. STANDBY : Press this button to turn the
unit ON from STANDBY mode. Press it
again to turn the set back to STANDBY.
6. USB
SOURCE
MENU
CH+
CH-
VOL+
VOL-
STANDBY
1 2 3
4 5 6
7 8 9 0
+
CH
_
+
_
VOL
30 30
1
2
4
5
USB
AC INPUT
100-24 0V~ 50/60Hz
HDMI1 I NPU T HDMI2 IN PUT
L
R
AV
Pr
Y
Pb
AUDI O
INPU T
HEADPHONE
PC AUDIO
INPUT
RF INPUT
VGA INPUT
COAXIA L
Y Pb Pr
INPU T
1 2
3
4 5
6
7
8
9
1011
3
