Virutex PEB250 User Manual

(Рис. 1)
(Рис. 2)
B
A
(Рис. 22)
(Рис. 23)
A
B
C
B
A
10 mm (max)
A
Объем клеевой ванны...............................230 cм
3
Силовой кабель...............................................5 м
Вес................................................................................9,2 кг
Взвешенный эквивалентный продолжительный уровень
акустического давления A...................................<80 dBA
Погрешность........................................................K = 3 dbA
Используйте защиту органов слуха!
Общий уровень вибрации..................................a
h
: <2.5 м/с
2
Погрешность...................................................K: 1.5 м/с
2
3. СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Упаковка содержит следующие вложения:
• Машина ручная кромкооблицовочная
• Клей-расплав 0,25 кг.
• Ключи сервисные.

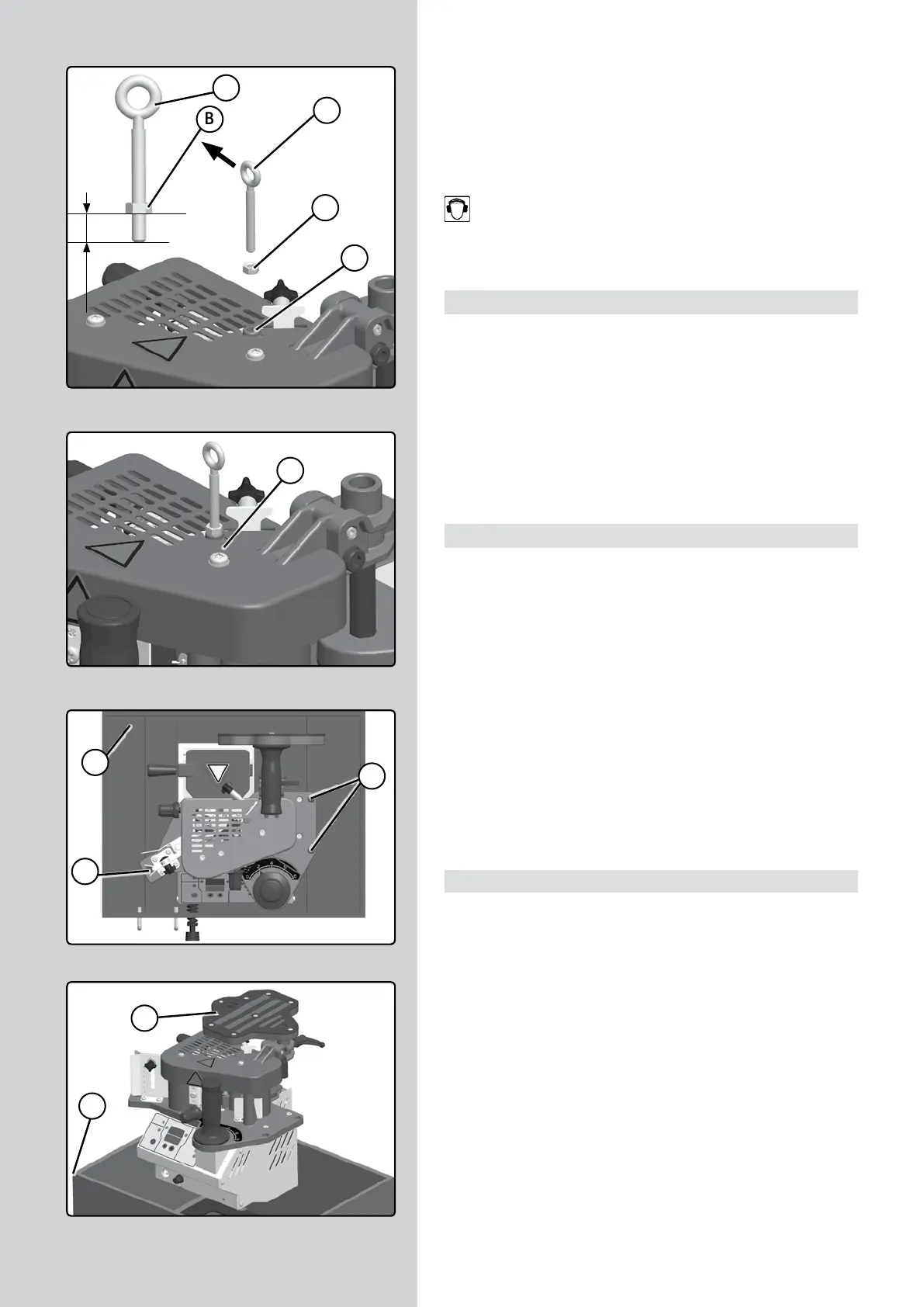

• Подвесное кольцо и гайка, для использования инструмента
с применением подвеса (Рис. 22-23)
• Деревянный бокс многоразового использования,
с металлическими фиксирующими элементами,
обеспечивающий надежное закрепление машины.
• Инструкция и другая сопроводительная документация.
4. ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
• 5046525 MEB-250 основание для стационарной установки
• 5046266 Резак + Держатель кромочного материала RC50T
для MEB-250
• “Cantspray” аэрозоль, антиадгезионный состав без силикона
• FR156N Фрезер кромочный
• CA56U Насадка для обработки криволинейных деталей
• 5046400 Система фиксации пневматическая наклонно-
поворотная SVN460
• 5045753 SFV50 основание с двумя вакуумными присосками
• 5045833 SFV150 основание с одной вакуумной присоской
• AU93 подрезатель свесов продольный (max. 0,6 мм)
• RC21E подрезатель свесов торцевой (max. 0,6 мм)
• RC221R подрезатель свесов торцевой (max. 2 мм)
• RC321S подрезатель свесов торцевой (max. 3x25 мм)
• Дополнительный ролик (специально для обработки углов
и криволинейных участков) 5046764.
5. УПАКОВКА И ТРАНСПОРТИРОВКА
Машина поставляется в деревянном боксе, обеспечивающем
сохранность машины при ее последующей транспортировке.
5.1 РАСПАКОВЫВАНИЕ
Для извлечения машины из транспортировочного бокса
выполните следующие действия:
• Удалите верхнюю крышку и сохраните ее для
последующего использования.
• Отверните 3 винта B (Рис. 1), сохранив их для дальнейшего
использования.
• Извлеките машину B (Рис. 2) из транспортировочного
бокса A (Рис. 2).
• Ослабьте фиксатор A (Рис. 3), извлеките опорное
основание B (Рис. 3) и установите его в рабочее положение,
следуя инструкциям (Рис. 4).
• Убедитесь в том, что рукоятки A и B (Рис. 5) расположены
на одной линии, как показано на рисунке.
B
A
B
118 - PEB200-PEB250 / Инструкция по Эксплуатации
