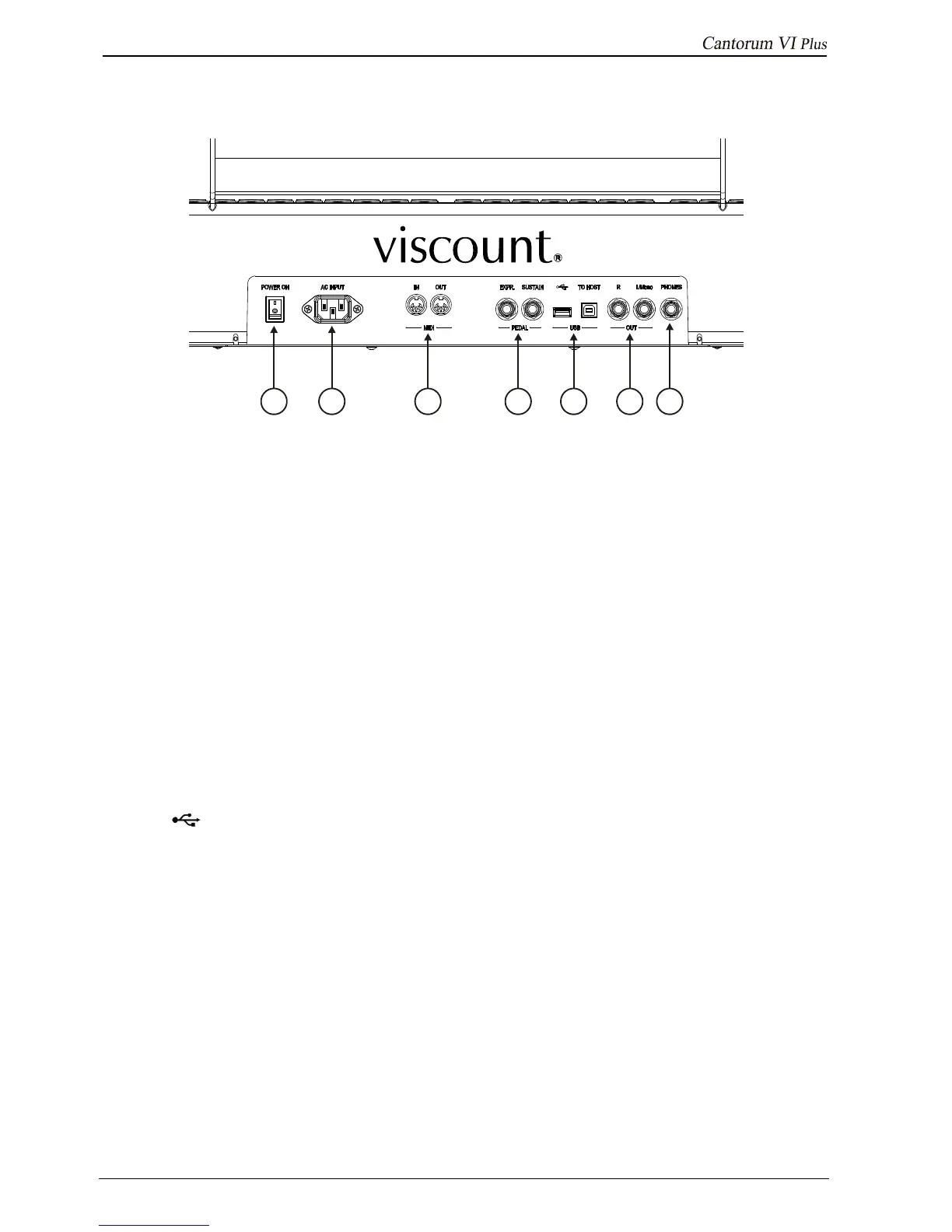

2.2 ACHTERZIJDE PANEEL
1. [POWER ON] schakelaar: schakelt de Cantorum VI Plus in en uit.
2. [AC INPUT] houder: connector voor de stroomkabel die wordt meegeleverd met het instrument.
3. [MIDI] connectoren: voor het aansluiten van MIDI-apparaten.
- [IN]: connector voor het ontvangen van gegevens van een externe MIDI-bronnen naar de
Cantorum VI Plus. Verbind met de MIDI-uitgang van het verzendende apparaat (bijv. een
sequencer).
- [OUT]: Deze connector verzendt de MIDI-data gegenereerd door Cantorum VI Plus. Maakt
verbinding met de MIDI-ingang van het ontvangende apparaat (bijv. een expander).
4. [PEDAL] connectoren: Aansluiting voor pedalen.
- [EXPR]: Connector voor het expressiepedaal, om het volume van het instrument continu te
regelen.
- [SUSTAIN]: voor het aansluiten van een “switch” sustainpedaal voor orkeststemmen te regelen.
5. [USB] connectors:
- [ ]: plaats de USB-stick die u wilt gebruiken in deze connector.
- [TO HOST]: connector voor het verzenden en ontvangen van MIDI-gegevens met een
computer.
6. [OUT] connectors: Lijnuitgangen voor aansluiting op externe audioapparaten (versterkte
luidsprekers, mixers, versterkers), waarin het algemene signaal van het instrument aanwezig is.
Sluit bij stereo-installatie de [L/Mono]-uitvoer aan op het linkerkanaal en de [RIGHT]-uitvoer op het
rechterkanaal. Als een monofonisch systeem wordt gebruikt, sluit dan alleen de connector [L/Mono]
aan.
7. [PHONES] connector: Jack aansluitplug voor stereo hoofdtelefoons. Wanneer een hoofdtelefoon is
aangesloten, wordt de geluidsweergave via de interne luidsprekers van het orgel uitgeschakeld.
1 2 3 4 5 6 7
