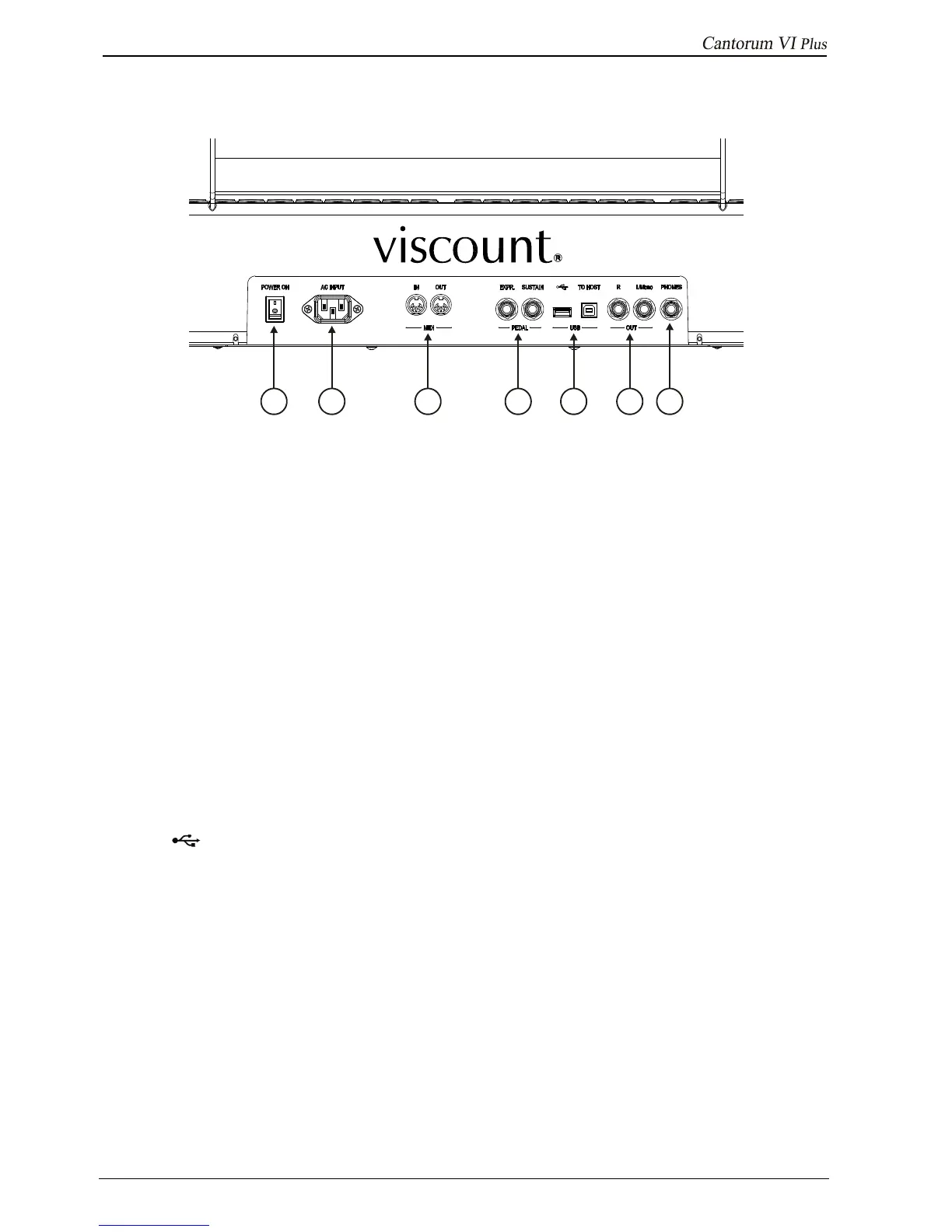

2.2 PANNELLO POSTERIORE
1. Interruttore [POWER ON]: interruttore di accensione e spegnimento del Cantorum VI Plus.
2. Presa [AC INPUT]: connettore per il cavo di alimentazione fornito con lo strumento.
3. Connettori [MIDI]: connettori per il collegamento di dispositivi MIDI.
- [IN]: connettore di ingresso per far ricevere al Cantorum VI Plus i dati trasmessi da un’unità
MIDI esterna. Collegare questa presa all’uscita MIDI del dispositivo trasmittente (per es. un
sequencer).
- [OUT]: da questo connettore vengono trasmessi i dati MIDI generati da Cantorum VI Plus.
Collegare questa presa all’ingresso MIDI del dispositivo ricevente (per es un expander).
4. Connettori [PEDAL]: connettori per il collegamento di pedali.
- [EXPR]: connettore per un pedale d'espressione tramite il quale controllare in modo continuo il
volume dello strumento.
- [SUSTAIN]: connettore per un pedale di tipo switch con il quale controllare l’effetto Sustain per
le voci orchestrali.
5. Prese [USB]:
- [ ]: inserire in questa presa la penna USB che si desidera utilizzare.
- [TO HOST]: presa la trasmissione e ricezione di dati MIDI con un computer.
6. Connettori [OUT]: uscite di linea per il collegamento a dispositivi audio esterni (casse amplificate,
mixer, amplificatori), in cui è presente il segnale generale dello strumento.
In caso di impianto stereofonico collegare l’uscita [L/Mono] al canale sinistro e l’uscita [RIGHT] al
canale destro. Qualora si utilizzi un impianto monofonico, collegare il solo connettore [L/Mono].
7. Connettore [PHONES]: presa Jack per la connessione di cuffie stereo. Una volta connesse le cuffie
gli altoparlanti interni vengono disattivati.
