TC - 12

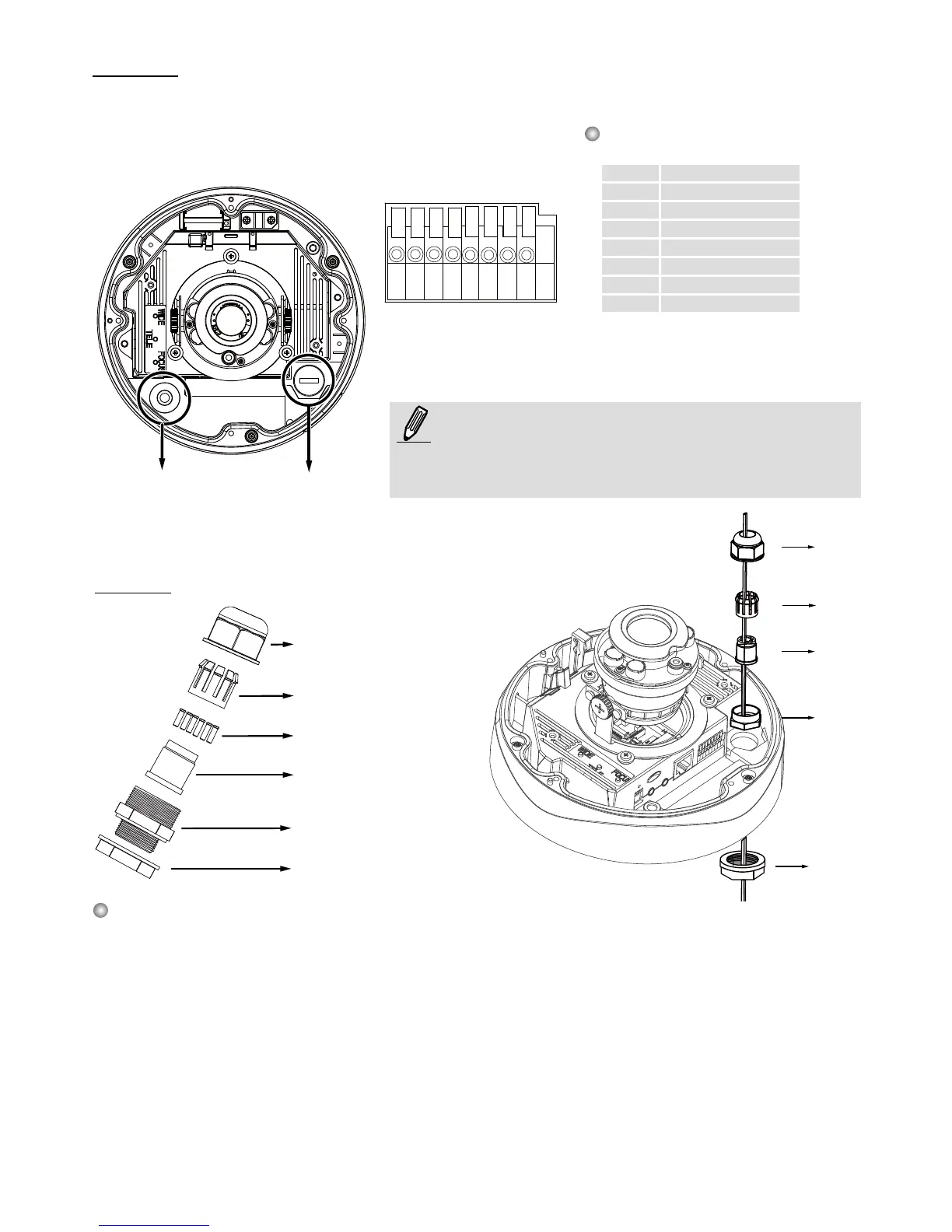

請連接電源線；若您有感測器及警報器等外接裝置，請從一般I/O端子台連線。
87654321
組裝纜線
接腳定義
適用乙太網路線 適用電源及IO纜線
頂視圖
將電源及IO纜線穿過防水接頭。乙太網路線應穿過橡膠密封插
栓。使用者需自備所有纜線。
1. 如上圖所示，將防水接頭的元件拆解成零件(A) ~
(F)。
2. 將螺帽(E)放置在電源及GPIO開口上。
3. 依照圖例，將電源線穿過防水接頭(F --> E --> D
--> B --> A)。然後將電源線接上電源。註：在封
口(D)上共有8個導孔，最寬的導孔側面上有一條
裂縫，這些導孔專供電源線使用。
4. 若您有感測器及警報器等外接裝置，請依前述將
纜線穿過防水接頭(F --> E --> D --> B --> A)。請
組裝步驟
密封螺母(A)
外罩(B)
密封塞條(C)
密封塞(D)
螺母(E)
六角螺帽(F)
防水接頭
(A)
(B)
(D)
(E)
(F)
參考接腳定義，將它們連接至一般I/O端子台。
註：建議使用粗細介於2.0~2.8mm的纜線。
5. 將封口(D)按進外殼(B)中。
6. 將封口(C)插入封口(D)上未使用的導孔中，以
避免受潮。
7. 從攝影機底部牢牢固定密封螺帽(A)及六角螺帽
(F)。
1. 使用乙太網路供電 (PoE) 時，無法使用 DO 12V 輸出。
唯有使用 12V 或 24V 電源才可使用。
2. 接腳 8 電源輸出 (12V DO)：最大負載為 50mA。
1
直流12V-
2
直流12V+
3
交流
24V_2
4
交流
24V_1
5 DI- (GND)
6 DI+
7 DO-
8 DO+ (+12V)
