FR - 28

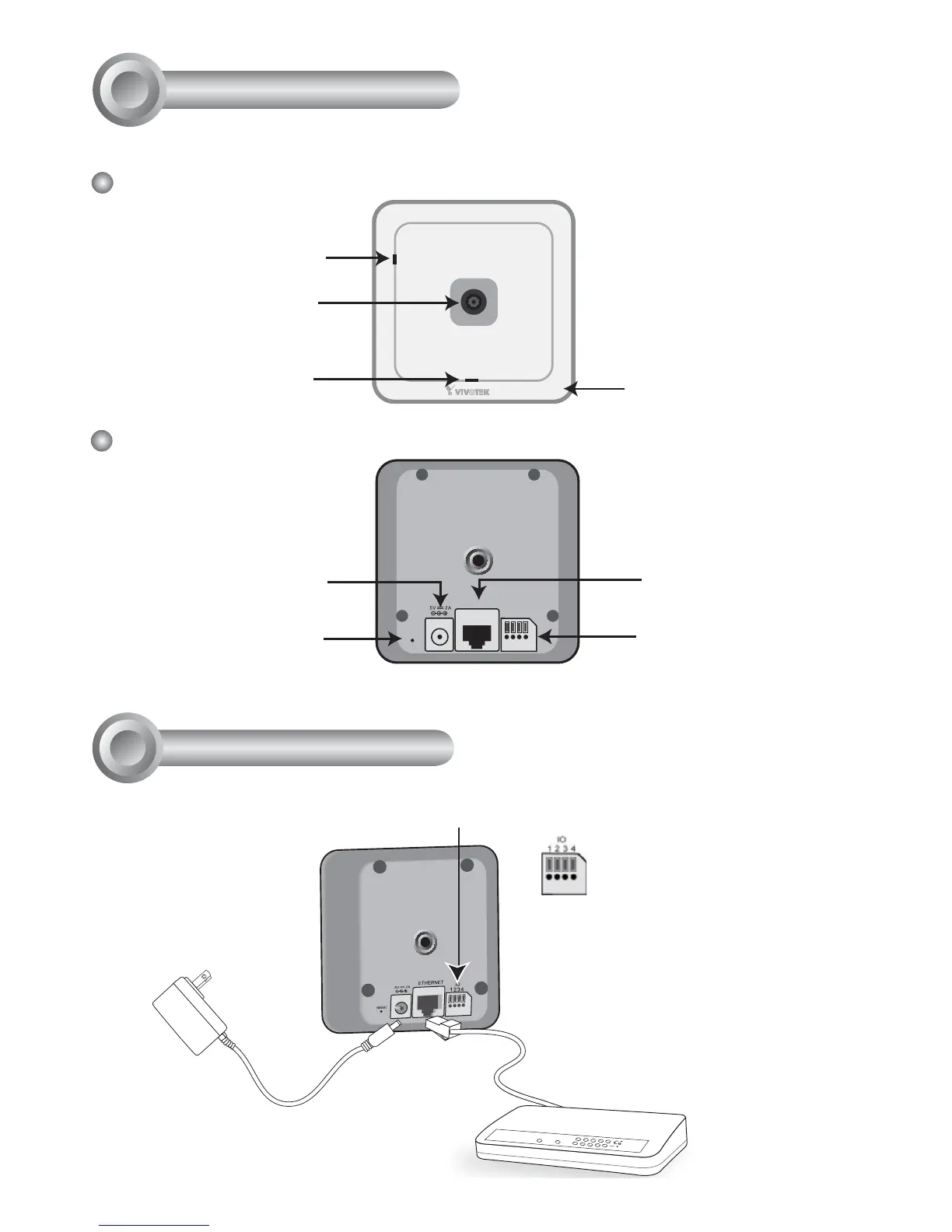

Déploiement du réseau
3
Description physique
2
Panneau Frontal
Face arrière
Voyant LED de statut
P
Bouton d’intimité
Objectif
MIC incorporé
ETHERNET
RESET
IO
1234
E/S générales
Bloc termninal
Bouton destiné à
réinitialiser
Prise du cordon
d’alimentation
Fiche Ethernet
RJ45 10/100
POWER
COLLISION
LINK
RECEI V E
PARTITION
1
2
3
4
5
3. Connectez le câble d’alimentation
de la caméra réseau à une prise
d’alimentation.
2. Branchez la caméra sur un hub via
le câble Ethernet.
Utilisez un câble croisé de
catégorie 5 pour connecter la
caméra directement à votre PC.
1. Si vous disposez de périphériques externes, comme des capteurs et
des alarmes, connectez-les au bloc de connexion E/S général.
1: Alimentation
2: Sortie numérique
3: Entrée numérique
4: Terre
