Anschluss eines Verbrauchers
Achten Sie beim Anschluss eines Verbrauchers darauf, dass dieser uneingeschaltet
mit dem Netzgerät verbunden wird. Die max. Stromaufnahme des anzuschließenden
Verbrauchers darf die Angaben in den technischen Daten nicht überschreiten.
Bei der Reihenschaltung der Ausgänge mehrerer Netzgeräte können
berührungsgefährliche Spannungen (> 75 VDC) erzeugt werden, welche
bei Berührung lebensgefährlich sein können. Ab dieser Spannung darf nur
schutzisoliertes Zubehör (Anschlussleitungen, Messleitungen etc.) verwendet
werden. Die Verwendung metallisch blanker Leitungen und Kontakte ist zu
vermeiden. Alle diese blanken Stellen sind durch geeignete, schwer entammbare
Isolierstoffe oder andere Maßnahmen abzudecken und vor direkter Berührung und
Kurzschluss zu schützen.
Achten Sie auf einen ausreichenden Leiterquerschnitt für die vorgesehene
Stromstärke.
Am Netzgerät sind zwei Ausgänge vorhanden. Diese Ausgänge führen immer die selbe
Ausgangsspannung. Der Unterschied liegt jedoch in der Strombelastbarkeit.
An den vorderen Buchsen (6) kann nur ein Strom von max. 5 A entnommen werden.
Eine automatische Strombegrenzung ist integriert.
Die rückseitigen Schraub-Buchsen sind für den vollen Nennstrom ausgelegt.
Ab 20 A Ausgangsstrom wird die Schraubklemmfunktion der rückseitigen Buchsen
empfohlen, um eine Überhitzung der Steck-Buchsen zu vermeiden.
1. Entfernen Sie angeschlossene Verbraucher vom Ausgang.
2. Schalten Sie das Netzgerät über den Betriebsschalter (5) ein. Die Betriebsanzeige (1) leuchtet und
im Display erscheint die Spannungs- und Stromanzeige.
3. Stellen Sie die Parameter nach Ihren Vorgaben wie im Kapitel „Inbetriebnahme“ beschrieben ein.
4. Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.

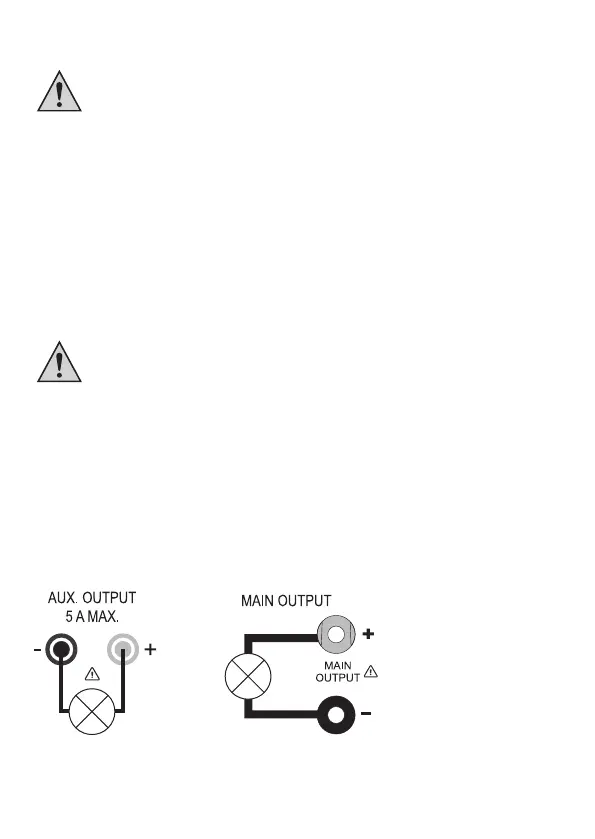

5. Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“ und den Minuspol (-) mit
der schwarzen Buchse „-“ des entsprechenden Ausgangs (vorne = „AUX. OUTPUT“ (6), hinten =
„MAIN OUTPUT“ (7)).
Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.
