19
Spannungseinstellung “V”
• Anschluss 2 zum Pluspol (+) der externen
Steuerspannung.
• Anschluss 4 zum Minuspol (-) der
externen Spannungsquelle.
Stromeinstellung “I“:
• Anschluss 3 zum Pluspol (+) der
externen Steuerspannung
• Anschluss 4 zum Minuspol (-) der
externen Spannungsquelle
Die Spannung am Fernsteueranschluss darf 5 V nicht überschreiten.
Die Anschlüsse dürfen nicht kurzgeschlossen werden.
1. Schalten Sie das Netzgerät aus und verbinden dann die Remote-Buchse
mit dem rückseitigen Remote- Anschluss. Verschrauben Sie den äußeren
Befestigungsring.
2. Regeln Sie die Spannung der externen Spannungsquelle auf 0 V.
3. Schalten Sie das Netzgerät ein.
4. Stellen Sie den rückseitigen MODE-Schalter (8) in Position „Remote Ctrl“.
Die „REAR CONTROL“-Anzeige (2) leuchtet.
5. Über die externe Spannungsquelle kann nun der gewünschte Ausgangswert
eingestellt werden. Kontrollieren Sie den gesamten Einstellbereich auf
korrekte Funktion. Die Ausgangsspannung kann am Display kontrolliert
werden..
Schließen Sie bei der Überprüfung der Stromregelung den rückseitigen Hauptausgang (7)
mit einem ausreichend dicken Kabel kurz (mind. 8 mm
2
). Kontrollieren Sie den gesamten
Einstellbereich auf korrekte Funktion.
Wird die Fernsteuerfunktion nicht mehr benötigt, stellen Sie den MODE-Schalter (8) in Position „Normal“.

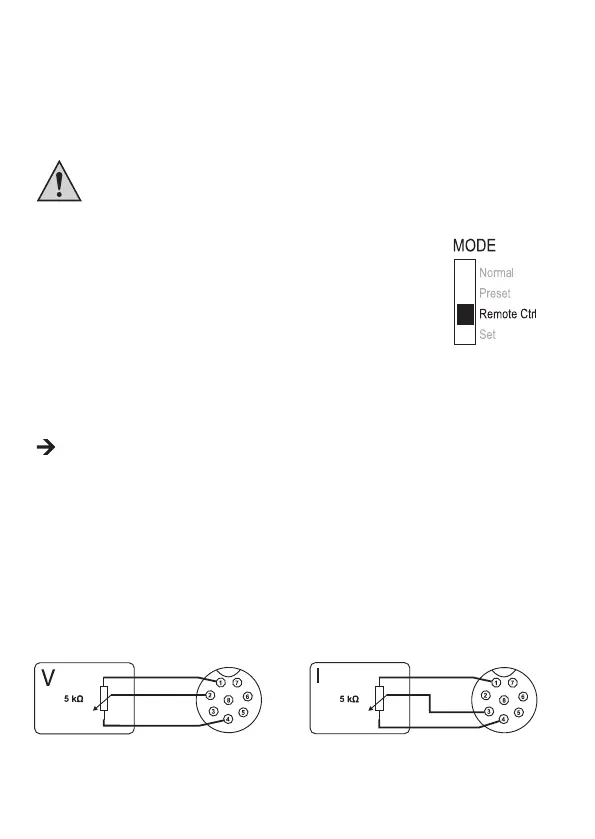

Steuerung über einen regelbaren Widerstand (Poti)
Das Netzgerät kann mit einem externen Poti (5 Kohm) über den gesamten Bereich für Spannung und
Strom ferngesteuert werden.
Zum Anschluss gehen Sie wie folgt vor:
Verbinden Sie die Anschlussleitungen der Remote-Buchse wie abgebildet:
