17

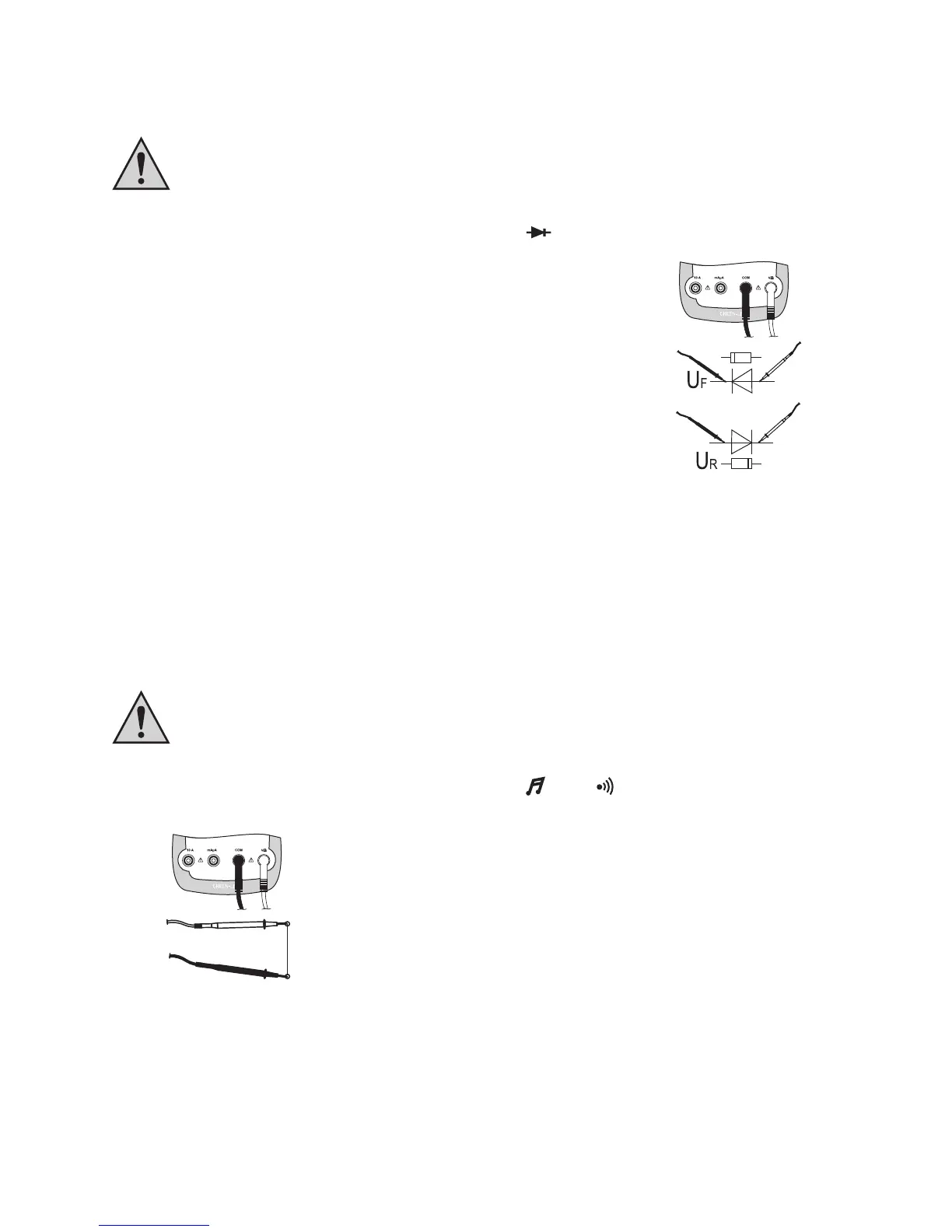

f) Diodentest
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.
- Schalten Sie das DMM ein und wählen den Messbereich
- Drücken Sie bei VC270 und VC290 die Taste „SELECT“ um die Mess-
funktion umzuschalten. Im Display erscheint das Diodensymbol. Eine
erneute Betätigung schaltet in die nächste Messfunktion usw.
- Stecken Sie die rote Messleitung in die Ω-Messbuchse (7), die schwar-
ze Messleitung in die COM-Messbuchse (8).
- Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden
Messspitzen verbinden. Daraufhin muss sich ein Wert von ca. 0 V ein-
stellen.
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Diode).
- Im Display wird die Durchlassspannung „UF“ in Volt (V) angezeigt. Ist
„OL“ ersichtlich, so wird die Diode in Sperrrichtung (UR) gemessen oder
die Diode ist defekt (Unterbrechung). Führen Sie zur Kontrolle eine
gegenpolige Messung durch.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
g) Durchgangsprüfung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.
- Schalten Sie das DMM ein und wählen den Messbereich bzw.
- Drücken Sie bei VC270 und VC290 die Taste „SELECT“ 2x um die
Messfunktion umzuschalten. Im Display erscheint das Symbol für
Durchgangsprüfung. Eine erneute Betätigung schaltet in die erste
Messfunktion usw.
- Stecken Sie die rote Messleitung in die Ω-Messbuchse (7), die
schwarze Messleitung in die COM-Messbuchse (8).
- Als Durchgang wird ein Messwert < 10 Ohm erkannt und es ertönt ein
Piepton.
- Sobald „OL“ (für Overload = Überlauf) bzw. 1 im Display erscheint,
haben Sie den Messbereich überschritten bzw. der Messkreis ist
unterbrochen.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
