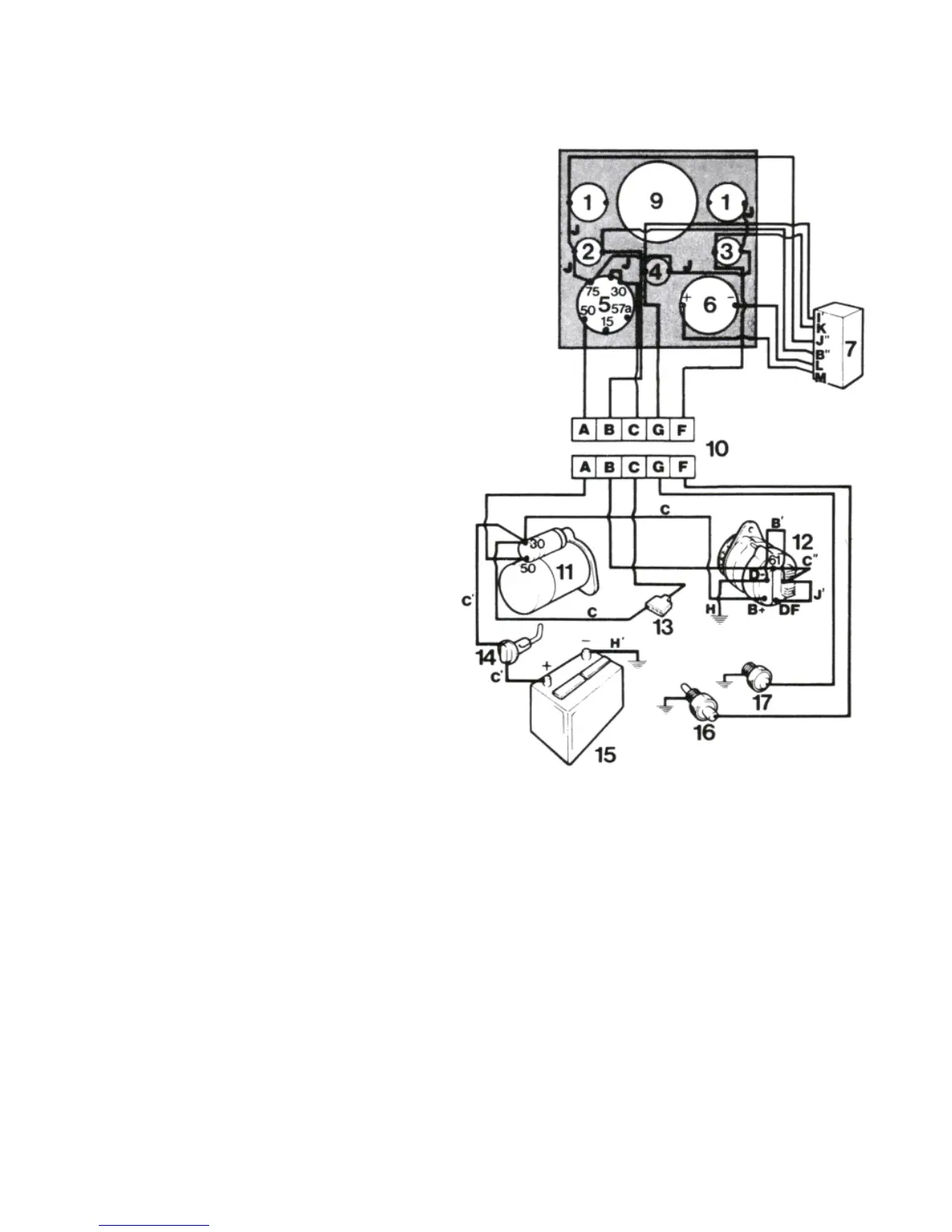

Wiring Diagram MD7A
CABLE MARKING
Des. Colour
mm
2
AWG
A White 6 9
B Black 1.5 15
B’ Black 0.6 19
B” Black 0.75 18
C Red 6 9
C’ Red 35 1
C” Red 0.6 19
F Yellow 1.5 15
G Brown 1.5 15
H Blue 4 11
H’ Blue 35 1
I’ Green/red 0.75 18
J Green 1.5 15
J’ Green 0.6 18
J” Green 0.75 18
K Blue/yellow 0.75 18
L White/red 0.75 18
M Blue/red 0.75 18
Position List
2. Charging warning light
3. Warning light for “high temperature”
4. Warning light for “low oil pressure”
5. Key switch 12. Alternator
6. Siren 13. Fuse
7. Alarm unit 14. Main switch
9. Place for instrument, extra equipment 15. Battery
10. Terminal board 16. Temperature sender
11. Starter motor 17. Oil pressure sender
