2

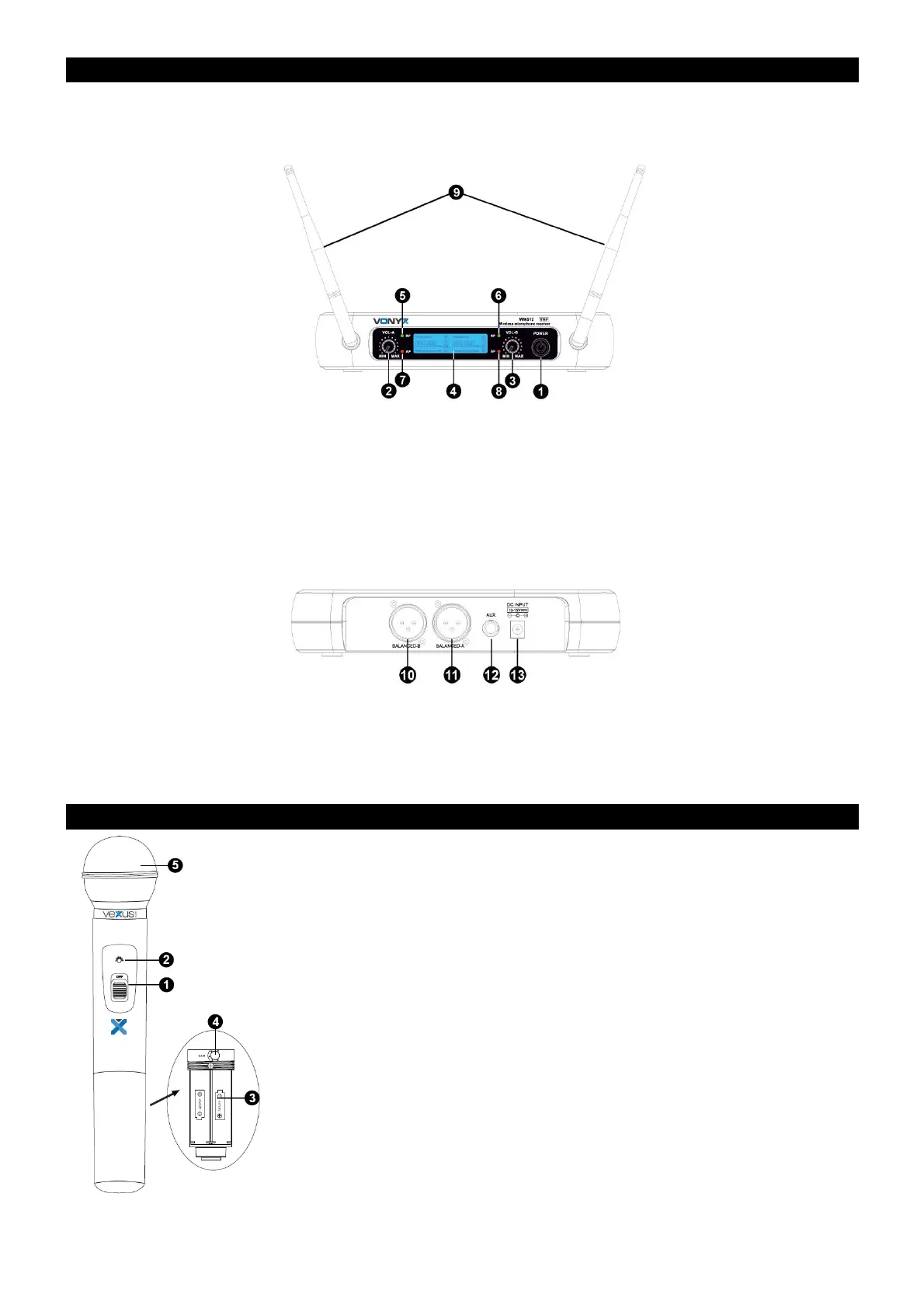

FRONT ORAZ TYŁ ODBIORNIKA
179.229 WM511 Zestaw z jednym mikrofonem bezprzewodowym VHF
179.220 WM512H Zestaw z jednym mikrofonami nagłownymi VHF
179.223 WM512C Zestaw combo (mikrofon doręczny + mikrofon nagłowny VHF)
179.226 WM512 Zestaw dwóch mikrofonów bezprzewodowych VHF
1. Włącznik zasilania
2. Głośność kanału A
3. Głośność kanału B
4. Wyświetlacz LCD
5. Wskaźnik odbioru sygnału "RF" z mikrofonu kanału A
6. Wskaźnik odbioru sygnału "RF" z mikrofonu kanału B
7. Wskaźnik odbioru sygnału audio z mikrofonu kanału A
8. Wskaźnik odbioru sygnału audio z mikrofonu kanału B
9. Anteny
10. Gniazdo XLR zbalansowane, kanał A
11. Gniazdo XLR zbalansowane, kanał B
12. Gniazdo Aux 1/4" Jack 6,3mm
13. Gniazdo na zasilacz, 13-15V DC
NADAJNIK DORĘCZNY
1. Włącznik mikrofonu.
2. Wskaźnik słabej baterii: czerwona dioda zapala się, gdy bateria jest słaba.
Należy wymienić wtedy baterię.
3. Pokrywa baterii: Otwórz, aby włożyć baterie. Wyciągnij baterie, jeśli nie
używasz mikrofonu przez dłuższy czas.
4. Grill: chroni wkładkę przed uszkodzeniami oraz pełni funkcję pop filtru.
