アース端子付きコンセントに接続する場合
電源コードのプラグに、2P-3P変換器を取り付けます。そして、コンセントの
アース 端 子 に アース 線 を 接
続 し 、2 P - 3 P 変 換 器 の プ ラ グ を 差 し 込 み ま す 。
警 告: アース接続は、コンセントにプラグを差し込む前に行ってください。
ま た 、ア ー ス 接 続 を 外 す と き は 、
コンセントからプラグを抜いてから行ってく
ださい。
2P-3P 変換器のアース線のU 字端子にカバーが付いている場合は、カバー
をはずして使 用してください 。

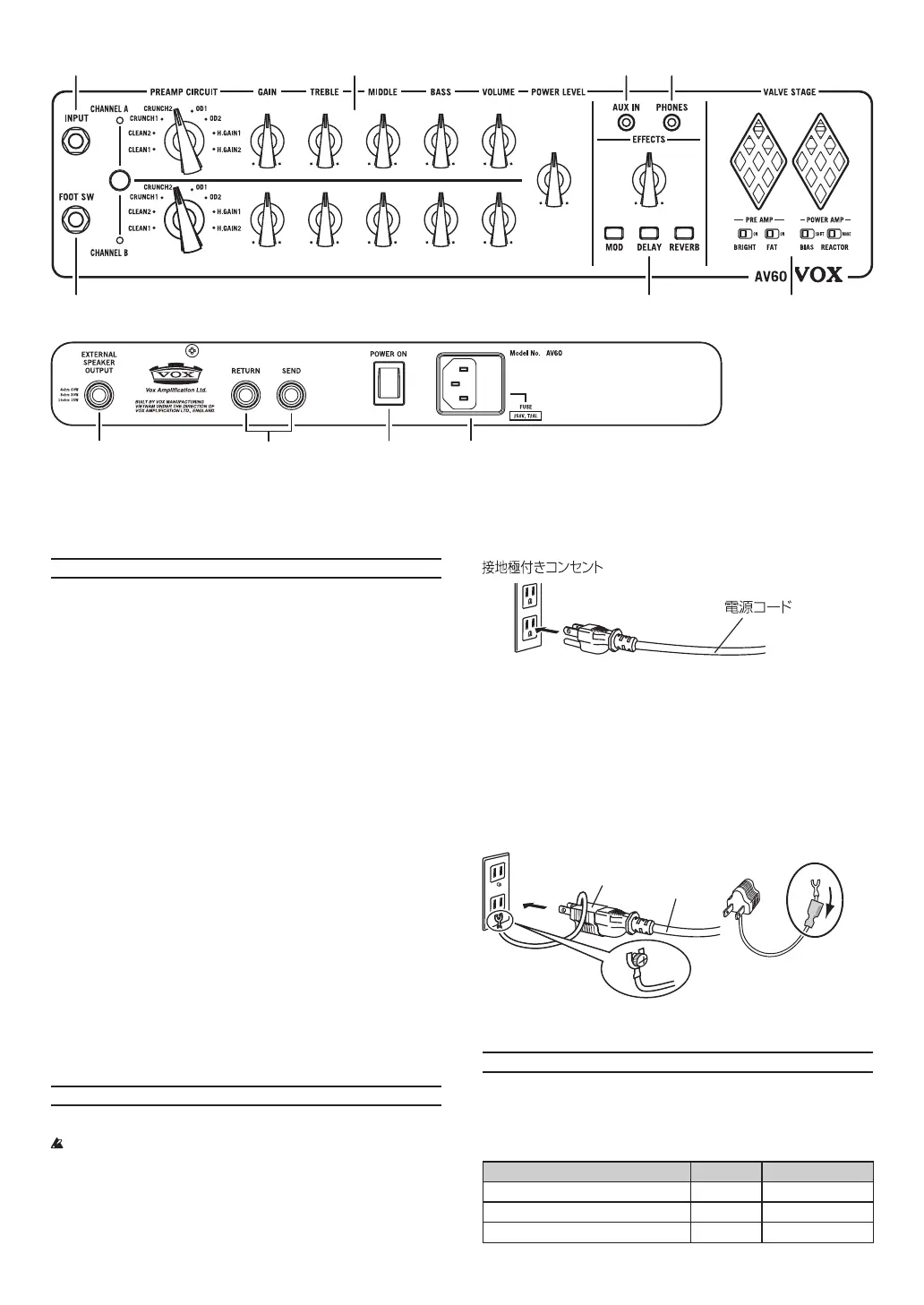

各部の名称と機能
1.
INPUT端子
ギターを接続します。
2.
FOOTSW端子
オプションのVFS2、VFS5を接続します。
フ ッ ト ・ス イ ッ チ に よ る 操 作 VFS2 VFS5
CHANNELA/Bの切り替え スイッ チ 1 B A N K スイッチ
エ フェクト の オ ン / オ フ スイッ チ 2 C H 1 、2 、4 ス イ ッ チ
タ ッ プ 操 作 に よ る デ ィ レ イ・ タ イ ム 設 定 ― C H 3 スイッ チ
2P-3P変換器
アース端子付きコンセント
電源コード
アース線
はじめに
このたびは、VOX アナログ・バルブ・アンプ AV30/AV60をお買い上げいた
だきまして、誠にありがとうございます。本製品を末永くご愛用いただくた
めにも、取扱説明書をよくお読みになって正しい方法でご使用ください。
おもな特長
◦長年培ってきたアナログ回路技術を駆使して、ギター・アンプの歴史的な
銘機を、真空管12AX7(ECC83)を使用したアナログ回路で忠実に再現
しました。
◦プリアンプに真空管12AX7(ECC83)を使用し、プレート電圧を高く設定
することで、ダイナミックなサウンドが得られます。真空管回路の設定をお
好みに合わせてモディファイすることができます。また、2つの独立したチャ
ンネル を 装 備しています。
◦パワーアンプ回路の一部にも真空管を使用し、パワー・レベル・コント
ロールにより、パワーアンプの歪み感を保ったまま、音量を調整すること
ができます。またパワーアンプの 特性を、お好みに合わせてモディファイ
することが できます。
◦ ア ナ ロ グ ・サ ウ ン ド に 特 化 し た 、3 種 類 の エ フ ェ ク ト を 搭 載 し て い ま す 。
◦ プリアンプ・チャンネル とE F F E C T S セクション は、オプ ションのフット・ス
イッチ(VFS2、VFS 5)によってコントロールすることが できます。
◦ エフェクト·ル ープ および 外 部スピーカー への出 力 端 子を 装 備していま
す。
◦AUX IN端子を装備し、オーディオ・プレーヤーなどを接続して、ギターと
同 時 に 使 用 す る こ と が で き ま す 。ま た ア ナ ロ グ・キ ャ ビ ネ ット・シ ミ ュ レ ー
ター搭載のPHONES端子を装備し、ヘッドホンでも臨場感のあるアンプ・
サ ウンドが 楽し め ま す。
電源コードの接続について
感電と機器の損傷を防ぐために、アース接続を確実に行ってください。
電 源 は 必ずA C10 0 V を 使 用してくだ さ い 。
接地極付きコンセントに接続する場合
接地極付きコンセントに電源コードのプラグをそのまま差し込んでくださ
い。
このイラストは
AV60です。
1
2
3 6 7
4 5
11 10 8 9
