15
Instalación del mando a distancia
6 720 680 078 (2012/12)

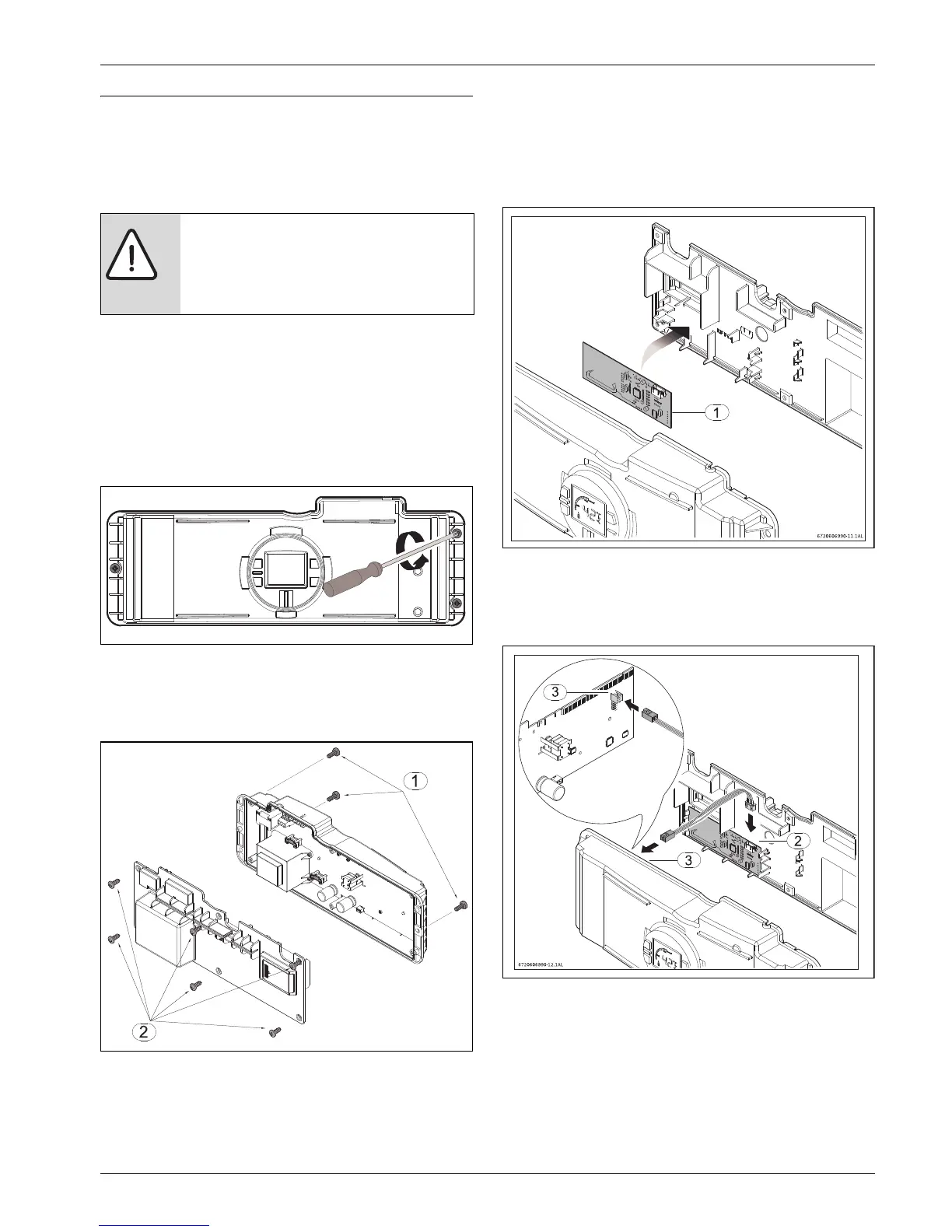

4 Instalación del mando a distancia
4.1 Instalación del Circuito Impreso (PCB) del
transmisor-receptor para el mando a distancia
Preparación para la preinstalación
:
▶ Afloje los dos tornillos de cabeza Phillips situados en
la parte trasera inferior de la cubierta.
▶ Levante la cubierta frontal y extráigala.
▶ Extraiga los tres tornillos de la unidad de control (Fig. 2 ,
pos.1).
Fig. 2
▶ Extraiga los 6 tornillos situados en la parte posterior de la
cubierta de la unidad de control para poder tener acceso a la
tarjeta electrónica (PCB) (Fig. 3 , pos.2).
Fig. 3
Instalación del Circuito Impreso (PCB) del transmisor-
receptor
▶ Coloque el PCB para el mando a distancia en la cubierta pos-
terior de la unidad de control, tal como se muestra en la Fig.
4.
Fig. 4
▶ Conecte el cable que se suministra entre el PCB principal y
el PCB del mando a distancia, tal como se muestra en la Fig.
5.
Fig. 5
▶ Proceda al reensamblaje de todos los componentes en
orden inverso.
ADVERTENCIA:
▶ Por razones de seguridad, interrumpa el
suministro eléctrico del calentador de
agua antes de realizar la instalación.
