Комплект пульта ДК
6 720 680 078 (2012/12)
3 Комплект пульта ДК
3.1 Комплект постачання

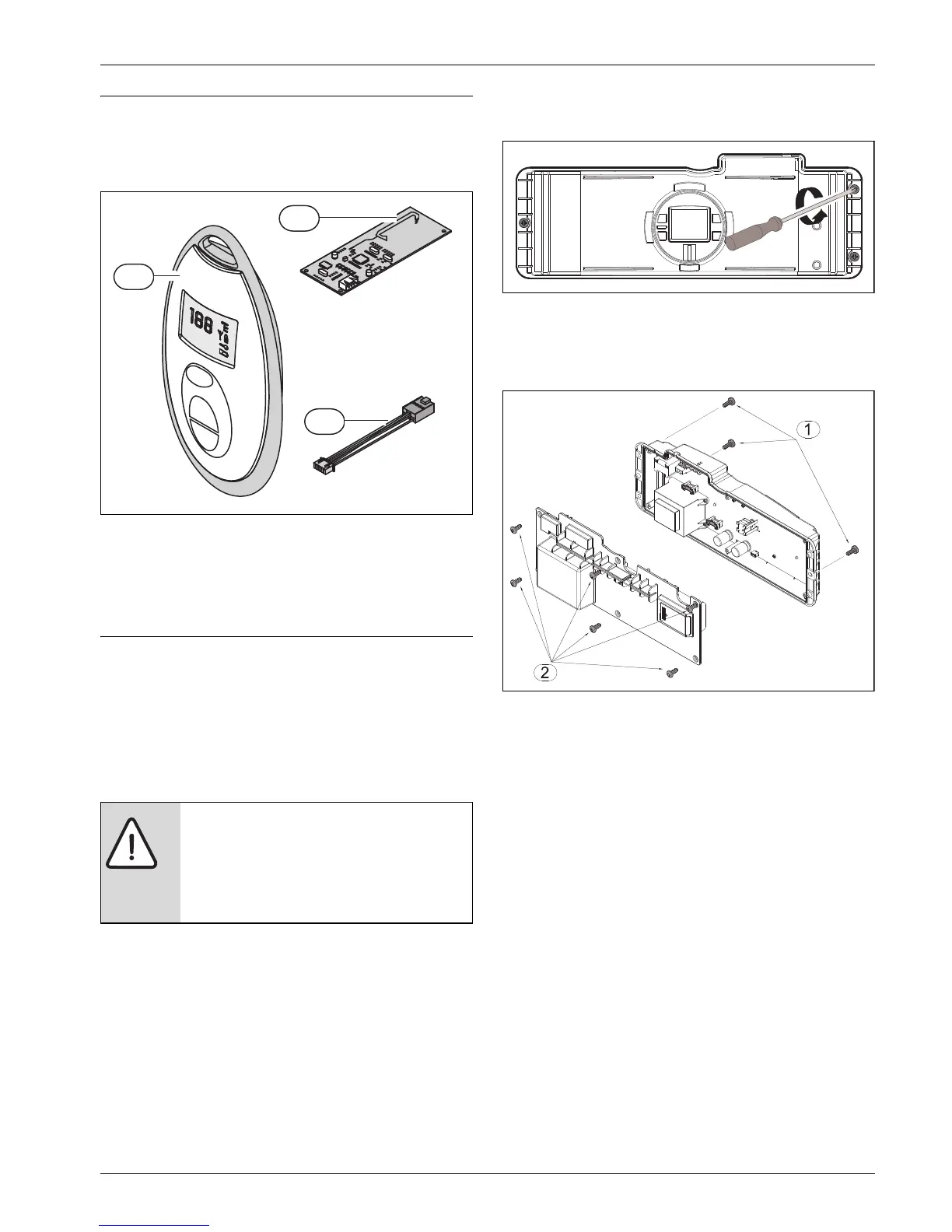

Рис. 1 Комплект постачання
[1] Пульт ДК
[2] Друкована плата прийомопередавача
[3] Провід підключення до друкованої плати
4 Підключення пульта дистанційного
керування
4.1 Встановлення друкованої плати
прийомопередавача дистанційного
керування
Підготовка до встановлення
▶ Відгвинтіть два гвинти з хрестоподібним шліцом в нижній
задній частині кожуха.
▶ Потягніть кожух на себе і вгору та зніміть його.
▶ Відгвинтіть три гвинти на електронному блоці (Рис.2,
поз. 1).
Рис. 2
▶ Відгвинтіть 6 гвинтів на задній кришці електронного
блока для отримання доступу до електронної друкованої
плати (Рис.3, поз.2).
Рис. 3
ПОПEPEДЖEHHЯ: Електричний струм!
▶ Заради безпеки відключіть водогрійну
колонку від джерела
електроживлення перш, ніж
встановлювати плату.
