27
Activação do controlo remoto
6 720 680 078 (2012/12)
4 Activação do controlo remoto

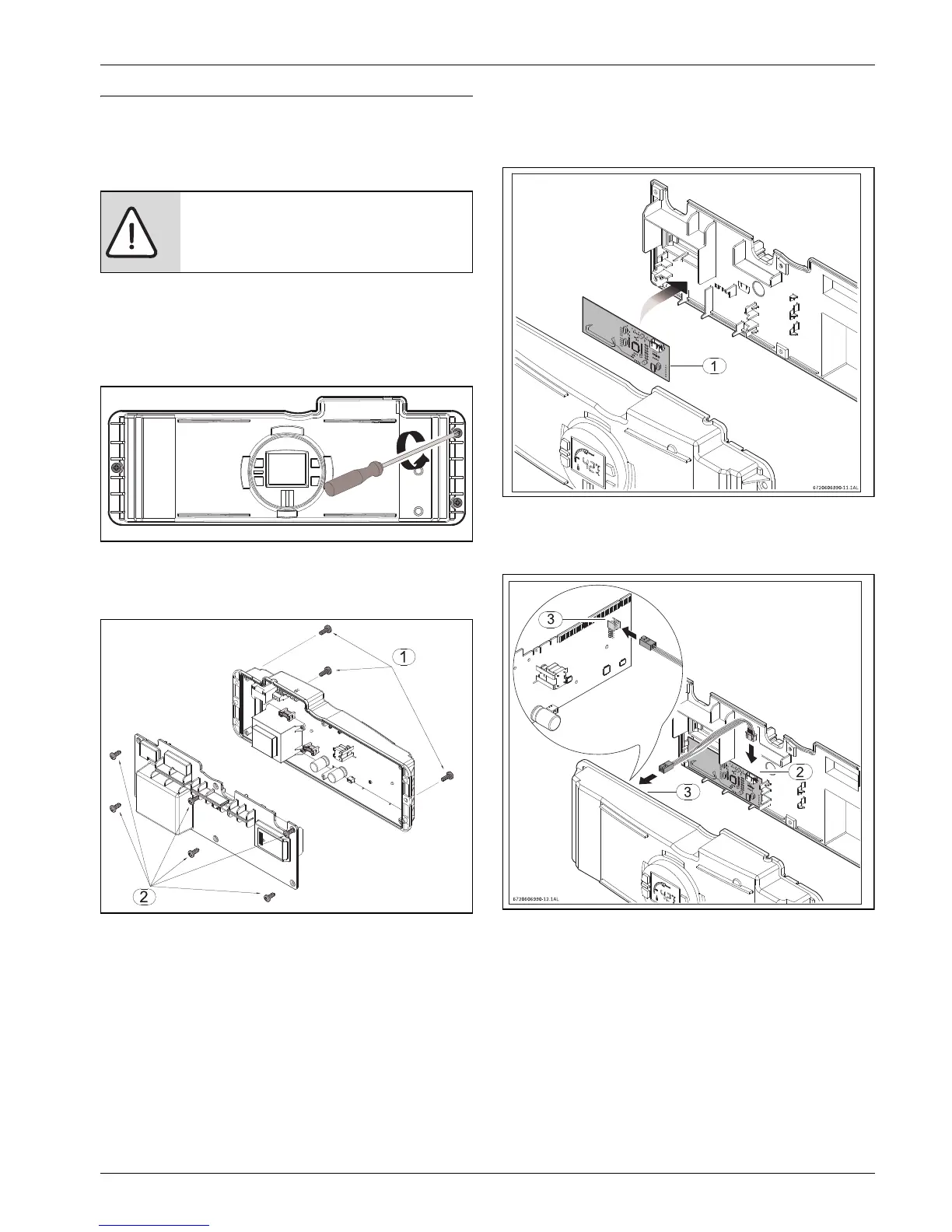

4.1 Instalação do PCB
Preparação:
▶ Retirar a frente do aparelho.
▶ Desapertar três parafusos na frente da caixa electrónica
(Fig. 2 ).
Fig. 2
▶ Puxar a caixa electrónica para aceder aos seis parafusos na
parte posterior e remove-los, ver (Fig. 3 , pos.2).
Fig. 3
Instalação
▶ Colo que a placa transceptora na tampa da caixa electrónica
como na Fig. 4 .
Fig. 4
▶ Efectue as ligações entre a placa electrónica e a placa trans-
ceptora com o cabo fornecido de acordo com a Fig. 5 .
Fig. 5
▶ Monte todas as peças em ordem inversa.
AVISO: Por descarga eléctrica!
▶ Antes de trabalhar na parte eléctrica,
cortar sempre a corrente eléctrica.
