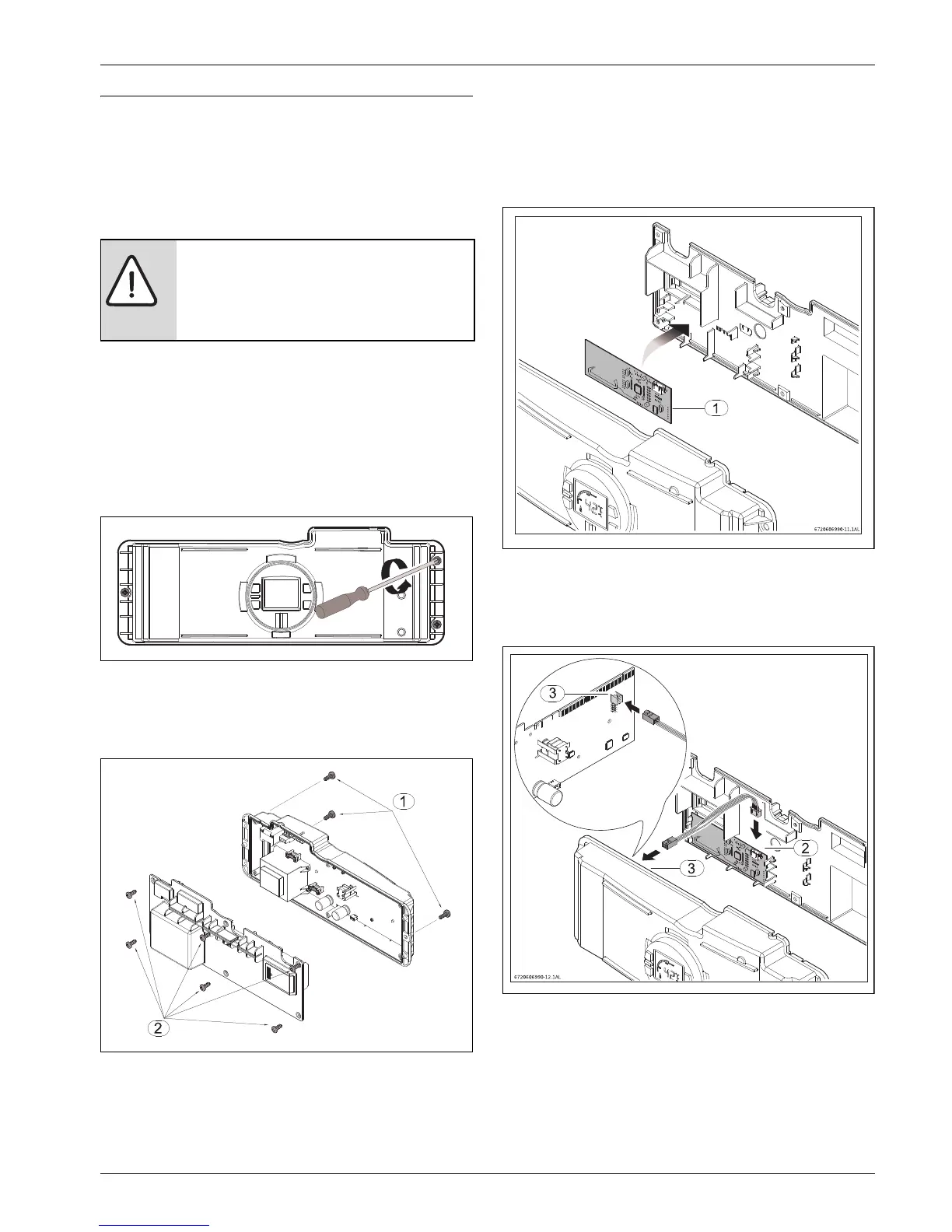

3
Operazioni per il funzionamento del telecomando
6 720 680 078 (2012/12)
4 Operazioni per il funzionamento del
telecomando
4.1 Installazione della scheda PCB ricetrasmit-
tente del telecomando
Apertura della centralina di controllo (pannello comandi)
Per rimuovere il mantello, svitare le due viti a croce reperibili
presso la parte inferiore del mantello (vedere le esatte indi-
cazioni presso il manuale d'installazione).
Rimuovere quindi il mantello.
Svitare le tre viti dalla centralina di controllo (Fig. 2 , Fig. 3 ,
pos.1).
Fig. 2
Per poter inserire la scheda ricetrasmittente (PCB), rimuo-
vere le 6 viti dal coperchio posteriore della centralina di con-
trollo (Fig. 3 , pos.2).
Fig. 3
Installazione della scheda PCB ricetrasmittente del teleco-
mando
Inserire la scheda PCB del telecomando, nell'apposita sede,
presso il coperchio posteriore della centralina, come illu-
strato nella Fig. 4 .
Fig. 4
Collegare il cavo in dotazione tra la scheda PCB della centra-
lina e la scheda PCB del telecomando, come illustrato nella
Fig. 5 .
Fig. 5
Rimontare tutti componenti in ordine inverso.
AVVERTENZA:
per motivi di sicurezza, scollegare il cavo di
alimentazione elettrica dello scaldabagno
prima di procedere all'installazione.
6720608920-38.1Av
6720606990-10.1AL
