40
Instalacja zdalnego sterowania
6 720 680 078 (2012/12)

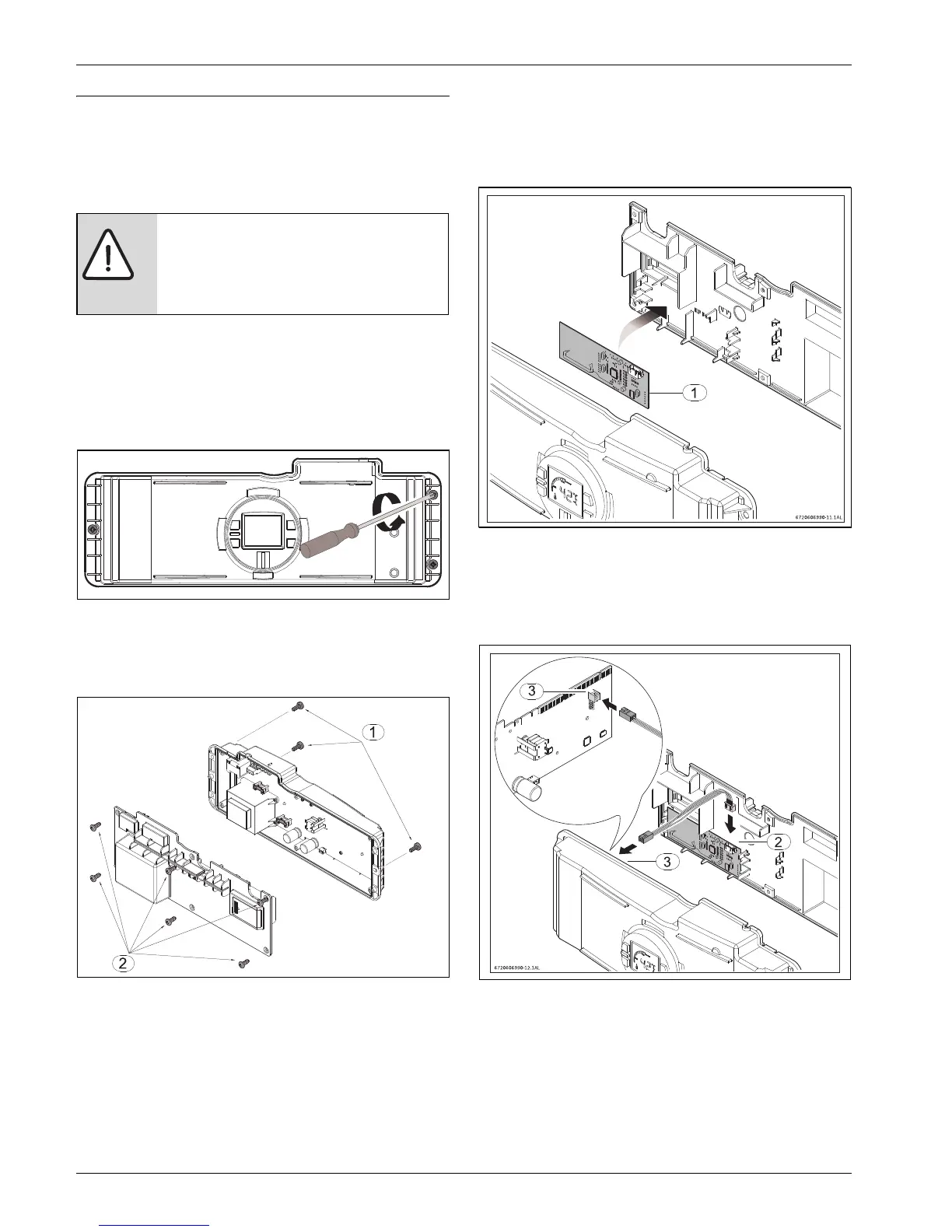

4 Instalacja zdalnego sterowania
4.1 Instalacja urządzenia nadawczo-odbiorczego
zdalnego sterowania PCB
Przygotowania poprzedzające instalację
▶ Odkręć dwie śruby (nacięcie Philipsa), znajdujące się w
tylnej części spodu pokrywy (Rys. 2 ).
▶ Unieś w górę przód pokrywy i zdejmij ją.
▶ Odkręć trzy śruby z jednostki kontrolnej (Rys. 3 , poz. 1).
Rys. 2
▶ Odkręć 6 śrub z tylnej pokrywy jednostki kontrolnej, aby
uzyskać dostęp do płyty elektronicznej (PCB) (Rys. 3 ,
poz.2).
Rys. 3
Instalacja urządzenia nadawczo-odbiorczego zdalnego
sterowania PCB
▶ Umieść urządzenie nadawczo-odbiorcze PCB z tyłu pokrywy
jednostki kontrolnej, jak pokazano na Rys. 4 (poz. 1).
Rys. 4
▶ Podłącz przewód znajdujący się w zestawie pomiędzy płytą
główną podgrzewacza (3), a urządzeniem nadawczo-
odbiorczym zdalnego sterowania PCB (2), jak pokazano na
Rys. 5 .
Rys. 5
▶ Złóż ponownie wszystkie części w odwrotnej kolejności.
OSTRZEŻENIE: Wyładowania elektryczne!
▶ Ze względów bezpieczeństwa, przed
rozpoczęciem instalacji, należy odłączyć
zasilanie podgrzewacza wody.
