47
Uzaktan kumanda montajı
6 720 680 078 (2012/12)

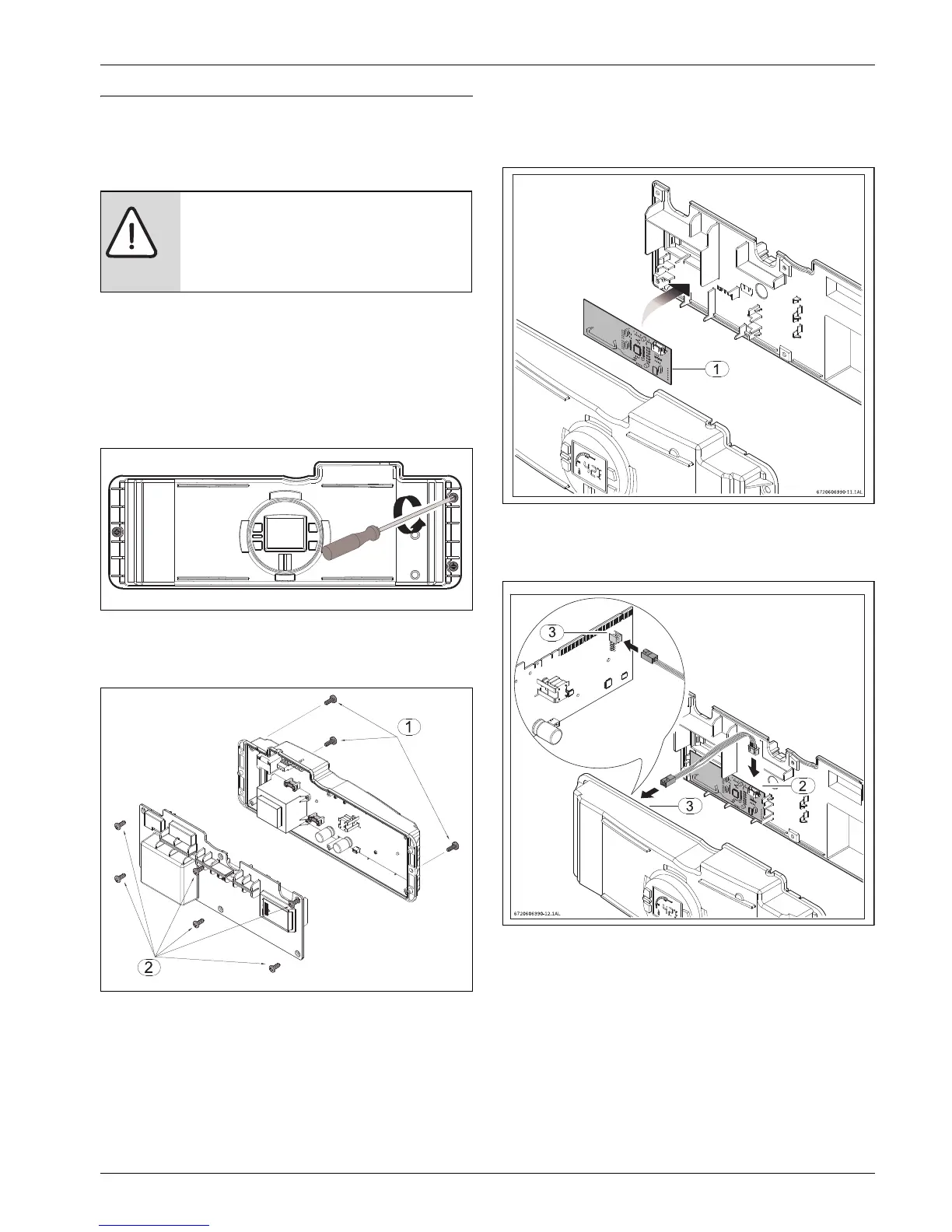

4 Uzaktan kumanda montajı
4.1 Uzaktan kumanda PCB montajı
Ön montaj hazırlığı
▶ Kapağın alt arka tarafında bulunan iki adet yıldız başlı vidayı
gevşetin.
▶ Ön kapağı yukarı doğru kaldırın ve çıkartın.
▶ Kontrol ünitesinden üç vidayı sökün (Resim2,
madde 1).
Res. 2
▶ Elektronik karta (PCB) erişmek için kumanda ünitesinin arka
kapağından 6 vidayı sökün (Resim3, madde 2).
Res. 3
Uzaktan kumanda PCB montajı
▶ Uzaktan kumanda PCB montajı Resim4’te gösterildiği gibi
yerleştirin.
Res. 4
▶ Verilen kabloyu ana PCB ve uzaktan kumanda PCB arasına
Resim5’te gösterildiği gibi bağlayın.
Res. 5
▶ Tüm parçaları ters sırayla yeniden takın.
İKAZ: Elektriksel deşarj!
▶ Güvenlik nedenleriyle, montaj
yapmadan önce cihaza gelen elektrik
beslemesini kesin.
