53

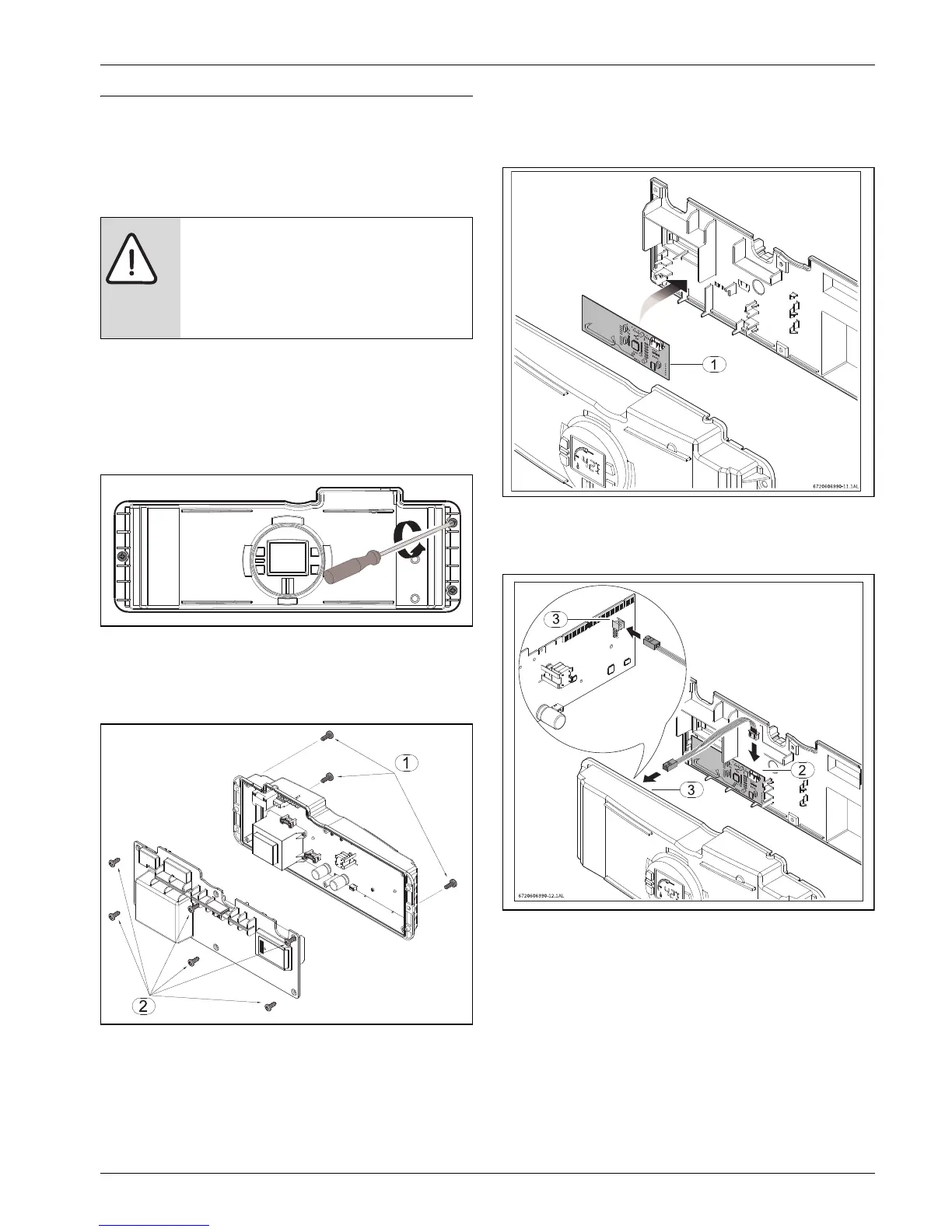

Установка дистанционного управления
6 720 680 078 (2012/12)
4 Установка дистанционного
управления
4.1 Установка платы передатчика ПДУ
Подготовка перед установкой
▶ Ослабьте два винта с крестообразными головками на
нижней задней части крышки.
▶ Поднимите переднюю панель вверх и снимите ее.
▶ Отпустите три винта на блоке управления (Рис.2, поз. 1).
Рис. 2
▶ Отпустите шесть винтов на задней крышке блока управ-
ле-ния для доступа к плате электронного блока (Рис.3,
поз.2).
Рис. 3
Установка платы передатчика ПДУ
▶ Установите плату ПДУ на задней крышке блока
управления, как показано на рис. 4.
Рис. 4
▶ Подсоедините кабель из комплекта поставки между
главной платой и платой ПДУ, как показано на рис. 5.
Рис. 5
▶ Соберите все детали в обратном порядке.
OCTOPOЖHO: Електричний струм!
▶ Заради безпеки відключіть водогрійну
колонку від джерела
електроживлення перш, ніж
встановлювати плату.
