VP 2050A/AW Entretien
wpm_tx001098fr.fm 23
4.7 Courroie d’entraînement

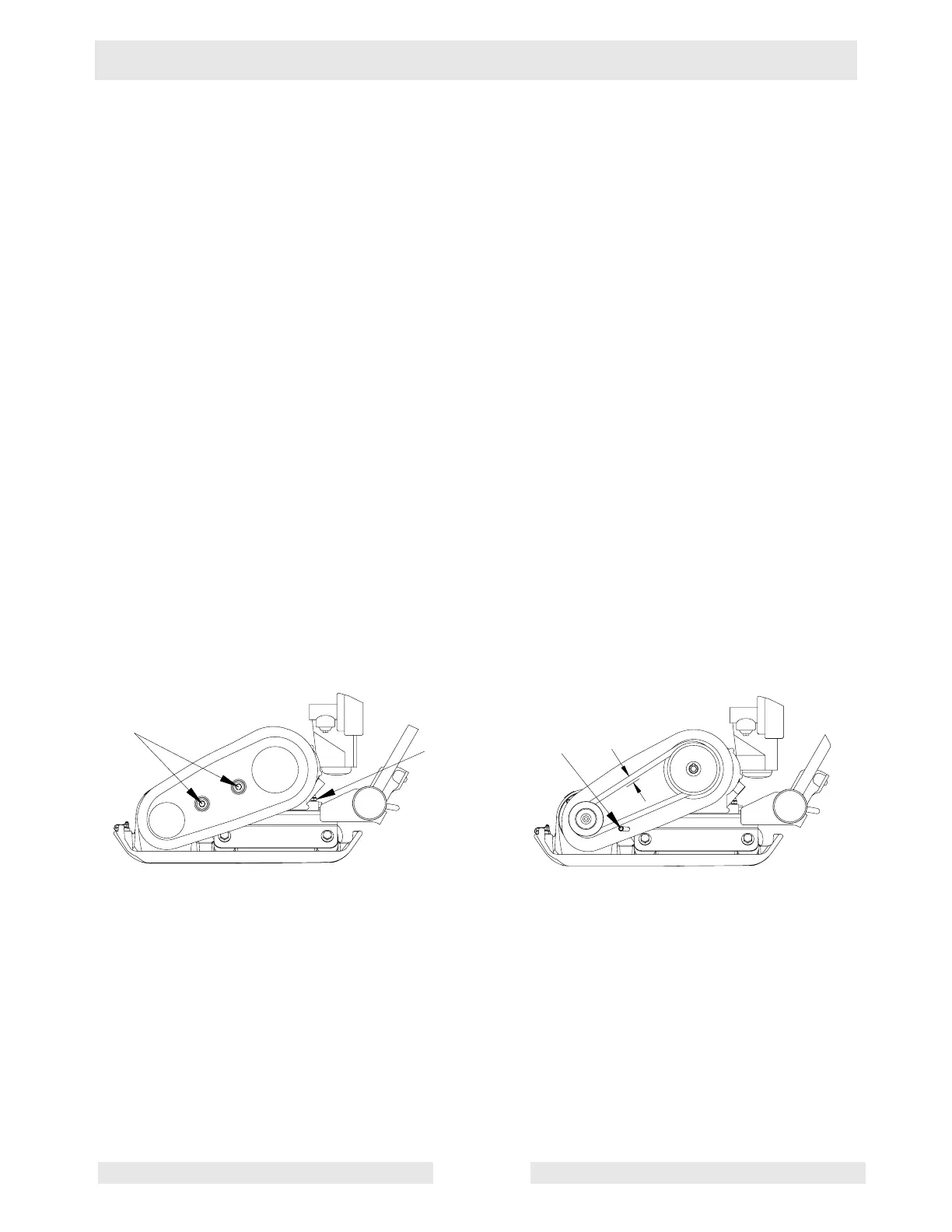

Voir Dessin : wpmgr005996
Vérifier la tension de la courroie sur les machines neuves, ou après
avoir installé une nouvelle courroie, au bout des cinq premières heures
de fonctionnement. Vérifier et régler la courroie toutes les 50 heures
par la suite.
Pour régler la courroie :
4.7.1 Desserrez les deux vis (a) du protège-courroie, puis retirez ce dernier,
en laissant les vis fixées sur le protège-courroie.
4.7.2 Desserrez les quatre l’écrou (b) qui retiennent le moteur sur sa
console et boulons (c) qui retient la partie arrière du protège-courroie
sur la console.
4.7.3 Faites glisser le moteur en arrière (vers le guidon) pour resserrer la
courroie, vers l’avant pour la desserrer.
4.7.4 Régler la courroie jusqu’à ce qu’elle s’infléchisse de 10 à 13 mm (d)
en exerçant une pression au centre de la courroie entre les poulies.
4.7.5 Vérifier que la poulie d’embrayage (f) et la poulie d’excitateur (e) sont
alignées. Placer une règle de vérification contre la poulie d’excitateur
(e) et déplacer le moteur afin que les deux poulies soient parallèles.
4.7.6 Serrez l’écrou et tous les boulons et vis au couple à 20,5 Nm en
remontant la machine.
wpmgr005996
a
b
d
c
