WAGNER HC 960

HC920•HC940•HC960 65
F
Description du matériel

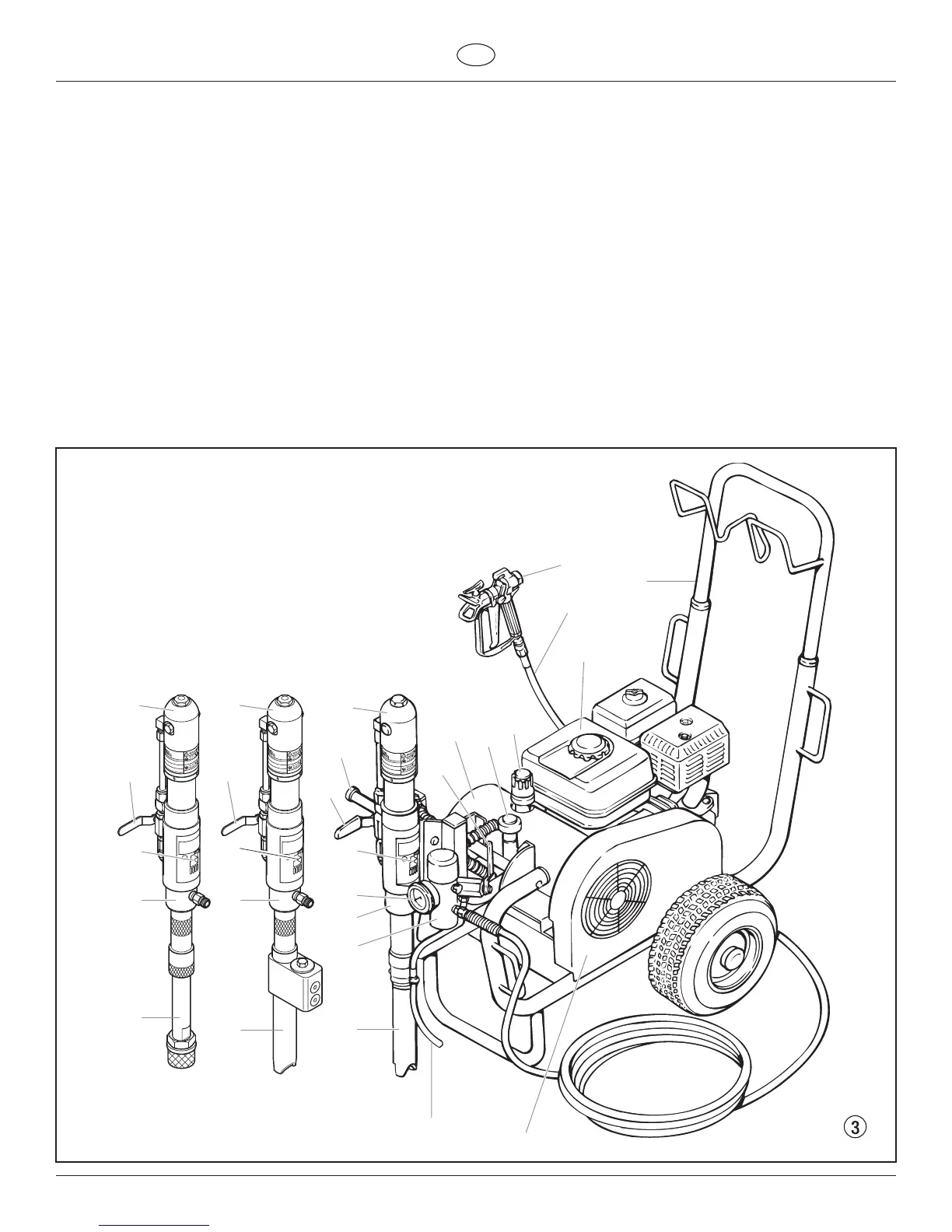

3.3 Légende de l’illustration groupes HC avec moteur à essence
1 Pistolet de projection
2 Flexible à haute pression
3 Moteur à essence
4 Timon extensible
5 Courroie trapézoïdale sous sa protection
6 Tuyau de retour
 7 Tubed’aspiration
8 Filtre à haute pression
9 Pompe de produit — HC 940, HC 960
10 Pompe de produit — HC 940-SSP, HC 960-SSP
11 Pompe de produit — HC 920
12 Manomètre
 13 Ouverturederemplissagepourl’huiledebalayage
  (l’huiledebalayageempêcheusurerapidedesgarnitures)
14 Vanne à bille levier horizontal –
moteur hydraulique arrêté
levier vertical –
moteur hydraulique marche
15 Poignée de pivotement de la pompe de produit
16 Moteur hydraulique
17 Poignée de la vanne de décharge
tourner à gauche k circulation
tourner à droite p projection
18 Pompe hydraulique
19 Bouton de réglage de pression
 20 Jaugedeniveaud’huile
2
3
4
1
17
18
19
20
5
6
7
9
8
13
12
14
15
16
14
7
11
13
16
14
7
10
13
16
3.4 Illustration groupes HC avec moteur à essence
